多工位倾斜式托盘组装加工机架设备

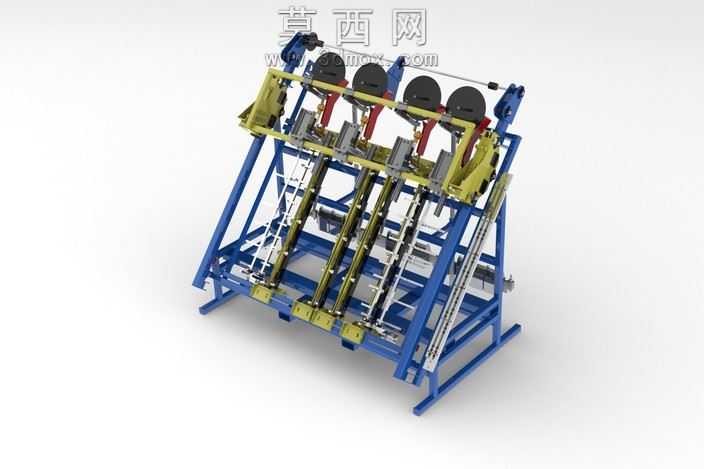

本作品为多工位倾斜式托盘组装加工机架的三维设计模型，建模过程中严格遵循机械工装设计的尺寸规范，对每一处结构件的装配公差、连接点位都做了精准的参数化设定，确保模型可直接对接生产加工的图纸输出需求。整体机架采用方通型材搭建主承载框架，建模时对型材的拼接切口、焊接预留位都做了细节还原，蓝色涂装的机架主体通过材质参数调整，还原了工业喷塑漆面的哑光质感，表面细微的颗粒纹理、边角处的漆面厚度变化都通过材质贴图做了真实呈现，避免了模型外观的塑料感。设备采用倾斜式作业面设计，四个并排的作业工位沿倾斜面均匀排布，每个工位都配置了独立的压紧定位组件、导向滑轨以及工件承托结构，建模时对工位上的黑色压紧头、红色气动管路、黄色定位夹具都做了独立的零件建模，还原了气动元件的外形轮廓、管路的走线排布、夹具的开合活动结构，每个活动部件都保留了合理的运动间隙，可在三维软件中实现工位动作的模拟演示。设计思路上，倾斜式的作业面布局充分考虑了人工操作的人体工学角度，能够降低操作人员长时间作业的腰部疲劳，多工位并排的结构可以支持多名操作人员同时开展托盘组装作业，大幅提升单批次工件的加工效率；机架底部设置了可调式支撑脚，可根据车间地面的平整度调整设备水平度，保证工位作业的稳定性；侧边设置的爬梯结构方便操作人员对设备上部的组件进行调试与维护，爬梯的踏步间距、扶手高度都按照人体操作的安全尺寸做了设定。渲染阶段采用了工作室柔光打光方案，主光源从设备斜上方45度投射，搭配辅助补光弱化机架结构的阴影死角，既清晰展现了框架的镂空结构层次，也突出了各个工位组件的色彩区分，让不同功能的部件一目了然；材质分配上，金属结构件区分了机架喷塑层、气动元件金属外壳、滑轨镀铬层、夹具聚氨酯垫层的不同质感，通过粗糙度、反光度参数的差异化调整，让每个零件的视觉表现都符合真实工业物料的特性，整体模型结构完整，细节丰富，既可以作为同类工装设备设计的参考方案，也可用于生产车间的设备布局演示、新员工操作培训的可视化素材。
