多工位自动化泄漏试验检测设备结构

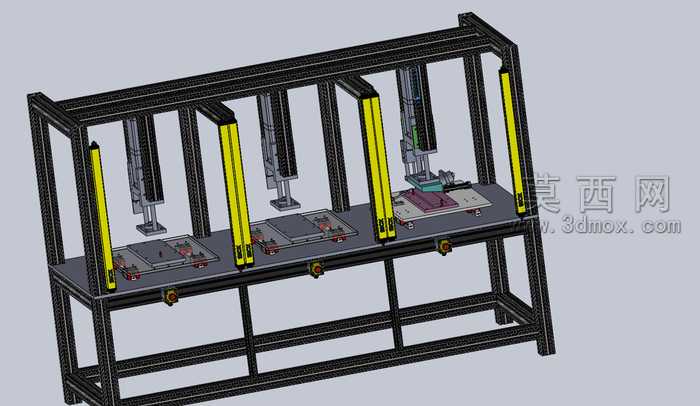

本作品为多工位泄漏试验检测设备的三维结构模型，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械设计装配逻辑，所有零件均按实际加工工艺要求构建特征，无冗余几何元素，可直接导出工程图用于生产加工参考。模型整体采用铝型材搭建主体框架结构，框架型材连接处采用标准角码与螺栓连接的特征建模，还原实际设备的装配连接方式，保证结构强度的同时兼顾设备搭建的灵活性。设备设置四个并排独立检测工位，每个工位均配置独立的下压执行机构，下压机构采用直线导轨搭配滑台的结构设计，搭配黄色安全光栅防护组件，光栅模型还原了实际产品的外形与安装位置，用于检测工位区域的人员闯入，保障设备运行安全。每个工位的工作台面设置有专用的产品定位夹具，夹具根据待检测产品的外形特征设计定位型面与压紧结构，保证待检测产品放置位置精准，避免检测过程中产品移位影响检测结果。下压执行机构末端配置检测压头，压头与待检测产品的检测口对应，建模时还原了压头的密封连接结构，可配合外部气源完成产品的气密性泄漏检测。设备底部框架设置有横向加强横梁，提升整体台架的结构稳定性，台架下方预留了电气元件与气路元件的安装空间，每个工位前侧配置有控制旋钮与状态指示灯的安装位，还原实际设备的操作布局。渲染阶段采用哑光金属材质赋予主体框架，模拟工业铝型材的表面质感，安全光栅采用亮黄色工程塑料材质，工作台面采用磨砂不锈钢材质，不同功能零件采用差异化材质区分，清晰展现设备的结构层次与功能分区。设计过程中重点考量了多工位并行作业的空间布局，各工位之间预留足够的操作空间，避免上下料过程中发生干涉，下压机构的行程设计兼顾不同高度产品的检测需求，定位夹具采用快换式结构设计思路，可适配不同规格产品的泄漏检测需求，整体结构紧凑，功能分区清晰，符合工业自动化检测设备的设计规范，可作为同类泄漏检测设备设计的参考方案，也可用于设备组装培训、工艺演示等场景。
