AutoCAD绘制的连杆带轮组合二维工程图

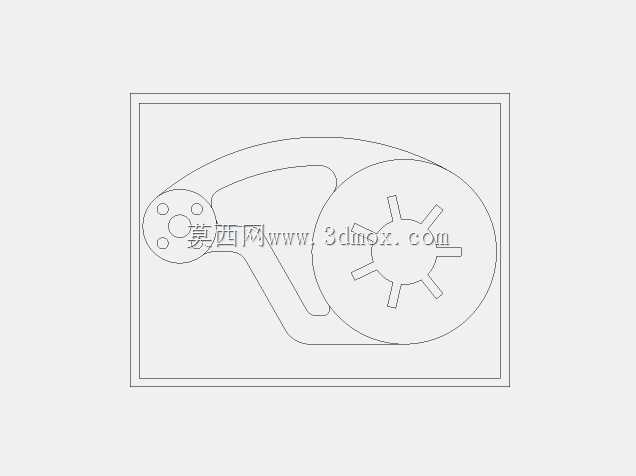

　　这套二维工程图呈现的是连杆与带轮组合的传动构件轮廓，在中小功率的机械传动场景中，这类构件组合常被用于传递定比回转运动，同时通过连杆的铰接结构实现特定轨迹的动作输出，常见于小型轻工设备、台式加工机具的进给传动单元，也可作为简易手动操作机构的核心传动部分，替代复杂的齿轮组实现低成本的动力传递。从图面的轮廓表达来看，左侧的铰接端设置了四个均匀分布的安装孔位，用于和动力输入轴或者驱动摆臂做刚性连接，孔位的分布圆直径与铰接端外圆保持同轴，能保证转动过程中受力均匀，避免偏载带来的铰接轴磨损。

　　右侧的带轮轮缘内侧设置了六个径向凸起的卡槽结构，这类结构区别于普通平带轮的光滑轮面，是为了适配带内侧带凸齿的同步传动带，防止传动过程中出现打滑，保证传动比的精准，适合对传动相位有要求的动作场景，比如小型包装设备的送料工位、简易工装的定位进给单元。设计时将连杆的弧形轮廓做了大圆角过渡处理，没有出现锐角棱边，一方面是减少构件在运动过程中与周边零部件的干涉风险，另一方面也能降低应力集中系数，在承受交变载荷时减少疲劳断裂的隐患，连杆的截面厚度可根据实际传递的扭矩大小做调整，图面呈现的是平面投影轮廓，建模时可按照载荷需求设定对应板厚，常规轻载场景下选用4-6mm厚度的Q235钢板冲压或者线切割加工即可满足强度要求。

　　带轮的中心孔为安装基准孔，与铰接端的中心距是这套构件的核心安装尺寸，图面中两中心的连线与连杆的弧形筋条走向保持一致，能让传动过程中的作用力沿着筋条方向传递，最大化利用材料的强度性能，减少不必要的材料冗余，控制构件整体重量。在实际安装适配时，需要注意带轮的外圆边界与周边护罩的安全间隙，通常预留不小于5mm的活动余量，避免带轮运转时剐蹭护罩产生异响或者磨损带体；左侧铰接端的安装孔需要配合铜套或者滚动轴承使用，减少转动副的摩擦阻力，提升构件的使用寿命。

　　这类平面轮廓的二维图是三维建模的基础依据，在进行三维参数化建模时，可以直接导入图面的轮廓线做拉伸特征生成实体，再对安装孔、卡槽等细节做倒角、去毛刺的工艺处理，就能得到可用于加工生产的三维零件模型，后续还可基于该零件模型完成装配干涉检查、运动仿真验证，确认连杆摆动过程中不会和周边的机架、动力部件发生碰撞，保证机构运行的顺畅性。从结构的功能特性来看，这套组合构件兼顾了回转传动与摆动输出的需求，不需要额外增加中间传动件就能实现两个动作的同步输出，能有效简化设备的整体结构，降低装配难度与制造成本，对于负载不大、动作轨迹固定的简易传动场景有很高的适配性，在非标工装设计、小型专用设备改造项目中，这类结构常被作为基础传动单元做参数化调整，通过修改两中心的间距、带轮直径、铰接端孔位分布来适配不同的安装空间与传动比要求。
