商用厨房通风系统抽油烟排气立管结构

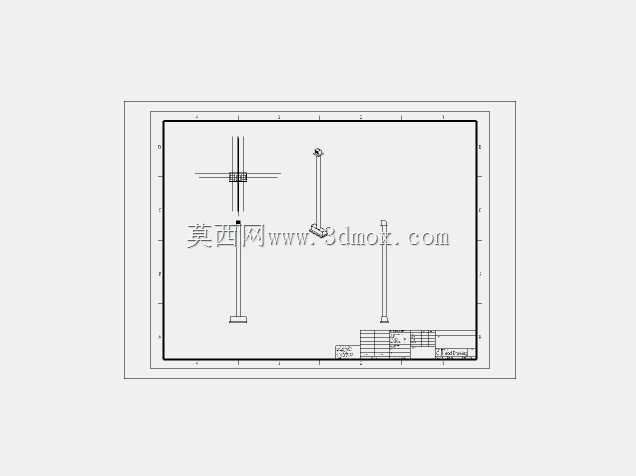

在商用餐饮后厨、小型食品加工车间这类存在持续油烟产生的场景中，局部排风系统的立管段设计往往是容易被忽略却直接影响排烟效率的核心环节，这套抽油烟排气结构正是针对这类场景的竖向排风需求完成的三维结构设计。不同于普通民用建筑的排风管道，餐饮场景的排气立管需要兼顾油烟流通的顺畅性、顶部动力单元的安装稳定性、底部与集烟罩或水平支管的对接密封性，同时还要考虑后期运维过程中管道内部清掏、动力部件检修的操作空间，设计阶段需要平衡安装边界限制与排风性能要求。

从实际功能逻辑来看，这套结构承担的是将水平支管收集到的油烟通过竖向通道输送至屋面或室外排放点的作用，顶部集成的动力单元为整个管段提供稳定的负压场，避免油烟在管内淤积、倒灌至作业区域。设计过程中首先确定的是立管的通径选型，需要匹配对应排风量下的管内风速，风速过低会导致油烟中的油滴附着在管内壁积累形成火灾隐患，风速过高则会带来不必要的风噪与动力损耗，最终选定的管径参数能够覆盖单台集烟罩对应2-3个炒灶的排风需求，适配多数中小型餐饮门店的后厨配置。

结构的底部设置了带承托结构的固定底座，一方面承担整个立管与顶部动力单元的竖向载荷，将力传导至地面或建筑结构梁上，避免管道长期受力出现变形移位；另一方面底座预留了与水平排烟支管的对接法兰接口，接口处的密封边结构能够保证对接后无漏风问题，防止油烟逸散到后厨非作业区域。立管主体采用分段式直筒结构设计，每段管段的长度控制在人工可搬运安装的范围内，段与段之间采用插接加紧固件的连接方式，既能够保证安装时的同轴度，也方便后期拆卸清理管内壁附着的油垢，避免长期使用后管道通径变小影响排风效果。

顶部的动力安装座做了加强筋结构设计，因为排风动力单元运行时会产生持续的微幅振动，普通平板安装座长期受振容易出现焊缝开裂、固定螺栓松动的问题，加强筋的布置方向顺着振动传导的路径设置，能够将振动能量分散传导至整个立管管壁，再通过底部底座传导至建筑结构，降低运行时的共振噪音。同时安装座周边预留了检修操作空间，不需要拆卸整段立管就可以完成动力单元的叶轮清理、轴承更换等日常维护操作，大幅降低后期运维的难度。

在安装边界的考量上，这套结构的整体外轮廓尺寸适配多数商用建筑的后厨竖向管井安装空间，立管外壁与周边墙体、其他管线的最小安全距离满足消防与管线安装规范要求，不需要额外对建筑结构进行大规模拆改就可以完成布设。管道外壁预留的固定耳结构，可以根据现场安装高度的不同，每隔一定距离与建筑墙体做抱箍固定，避免高层安装时立管受风压影响出现晃动。不同于部分成品排风立管只考虑管道本身的流通功能，这套设计在管段的合适位置预留了油烟净化设备的接驳口，如果现场排放要求提升，可以直接在预留位置加装静电式或 UV 式油烟净化模块，不需要重新更换整段管道，适配不同地区的油烟排放管控要求。

从建模的细节处理来看，所有连接法兰的螺栓孔位都按照通用管道法兰的标准间距排布，现场安装时可以直接匹配标准紧固件，不需要现场重新打孔；管段内壁做了顺滑过渡处理，没有突兀的凸起或直角结构，能够减少风阻，避免油滴在局部位置淤积；顶部动力单元的接线位置做了防水弯折结构，避免屋面安装时雨水顺着管线流入管道内部。整个结构的受力经过校核，在满配动力单元、长期附着一定厚度油垢的载荷情况下，底座与固定点的应力都在材料许用应力范围内，不会出现结构失稳的问题。对于做商用厨房通风设计的工程师来说，这套模型可以直接套用在同规模的后厨排风方案中，只需要根据现场的层高调整立管段的数量，就可以快速完成整套竖向排风结构的方案排布，减少重复建模的工作量，同时各个结构细节都经过实际安装场景的验证，不会出现设计与现场施工脱节的问题。
