UniCAD模块异形连接支架结构设计

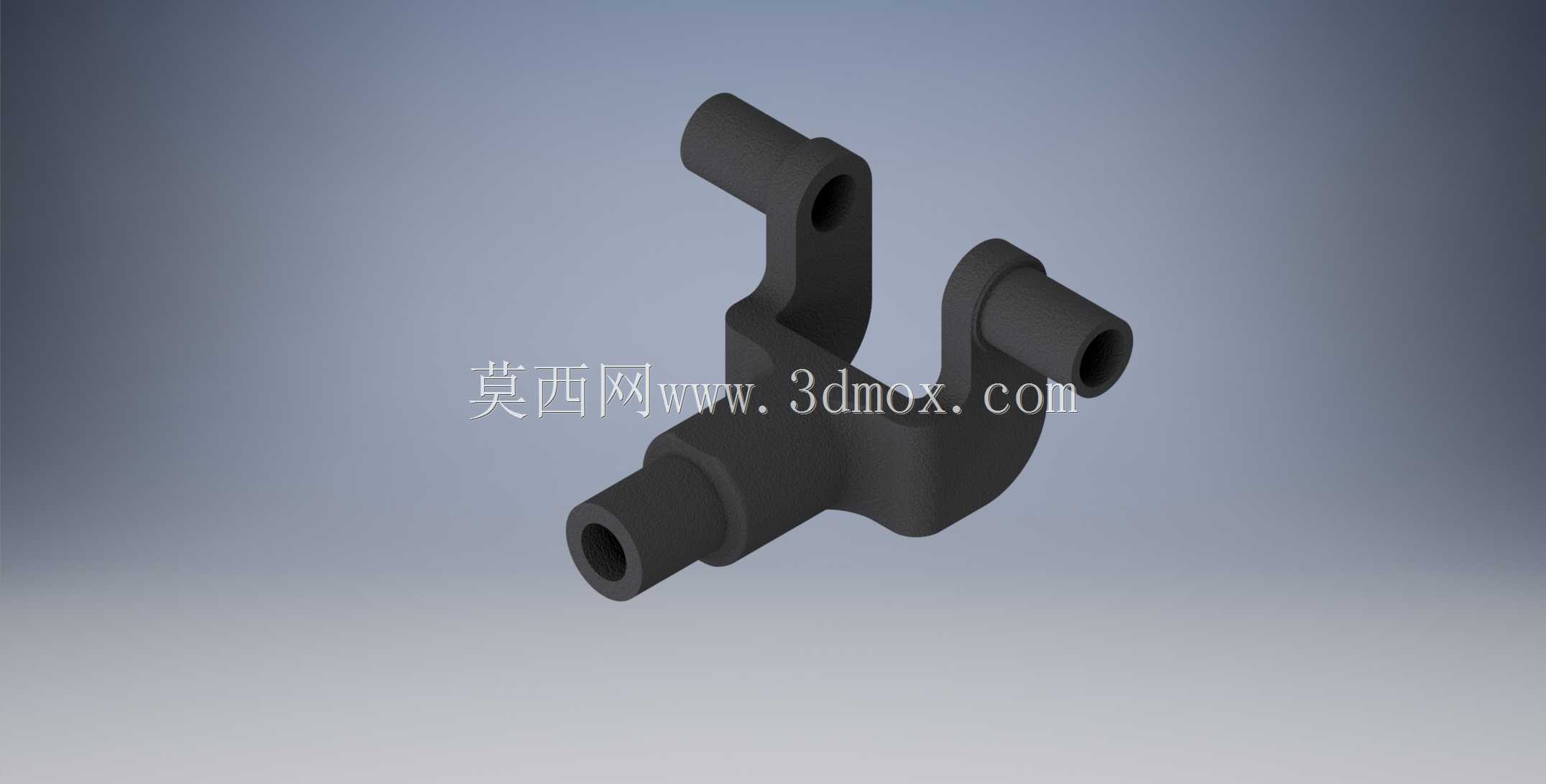

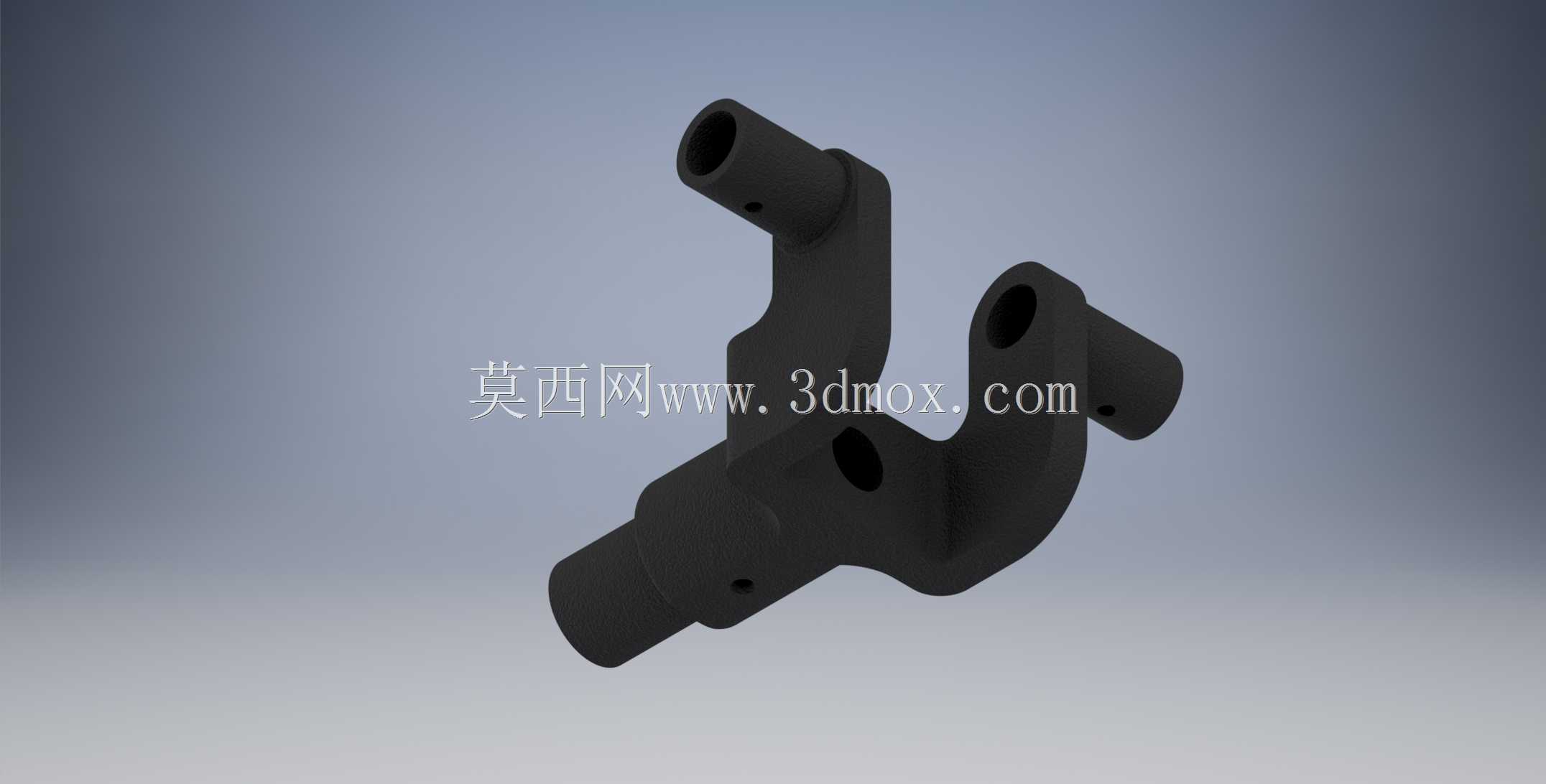

　　这类异形连接支架属于模块化工业设备内部的核心受力连接件，主要应用在多模块拼接的工业控制单元、动力传输模组的装配场景中，承担不同功能模块之间的刚性连接、载荷传递以及管路/线路的导向定位作用，在需要紧凑装配空间的设备内部，这类异形结构件能够替代多个标准件组合的连接方案，大幅压缩装配占用空间，减少装配累计误差。从结构设计逻辑来看，该零件采用一体化铸造成型后做机加工精加工的工艺路线，主体为弯折的异形臂结构，三个方向分别延伸出带通孔的圆柱连接端，每个连接端的内孔尺寸经过公差匹配，能够与对应模块的定位轴实现间隙配合装配，其中两个同轴分布的圆柱端用于穿接固定轴，实现支架绕轴的小范围角度调整，第三个垂直方向伸出的带孔圆柱端则用于对接相邻功能模块的连接销，完成模块之间的位置锁定。

　　在设计过程中，首先需要根据设备内部的装配边界确定三个连接端的相对位置坐标，避让周边其他组件的运动包络线，避免设备运行过程中出现结构干涉；弯折臂的截面采用等强度设计，在受力较大的转角位置做圆弧过渡处理，减少应力集中现象，同时在非受力区域做适当的壁厚减薄，控制零件整体重量，降低材料成本。零件的外形尺寸完全适配对应UniCAD模块的安装腔室，三个连接端的外圆直径、内孔公差、端面粗糙度都有明确的精度要求，同轴的两个连接端的同轴度公差控制在0.02mm以内，保证穿轴后转动灵活无卡滞，垂直方向连接端的孔位与基准面的位置度公差不超过0.03mm，确保模块对接时定位准确，不会出现装配错位。

　　实际应用中，这类零件需要承受模块运行过程中产生的振动载荷以及周期性的拉扯力，因此材质选用具备良好韧性和强度的球墨铸铁，表面做发黑处理提升防锈能力，安装时需要在连接端的配合面涂抹少量润滑脂，减少长期转动带来的磨损，延长零件使用寿命。不同于标准的直角支架或者直连杆，这种异形弯折结构能够在有限的空间内实现三个方向的连接需求，不需要额外增加转接板或者调整块，大幅简化了设备的装配流程，同时一体化的结构相比拼接式的连接组件具备更好的刚性，在长期振动工况下不会出现连接松动的问题。

　　在建模过程中，需要重点关注三个连接端的位置度校验，通过装配干涉检查确认零件在整个运动行程内不会与周边的线路、管路以及其他结构件发生碰撞，转角位置的圆弧半径需要匹配铸造工艺的最小圆角要求，避免铸造过程中出现充型不足或者应力开裂的问题，连接端的内孔需要预留足够的机加工余量，保证精加工后能够达到设计要求的尺寸精度和表面粗糙度。这类零件虽然单个尺寸不大，但是在模块化设备中属于关键的连接受力件，一旦出现断裂或者变形，会直接导致相邻模块的位置偏移，影响整个设备的运行精度，因此在设计阶段就需要通过有限元分析模拟最大载荷工况下的应力分布，确认最大应力值低于材料的屈服强度，保证零件的使用可靠性。
