带安装底座的弧形钣金折弯构件

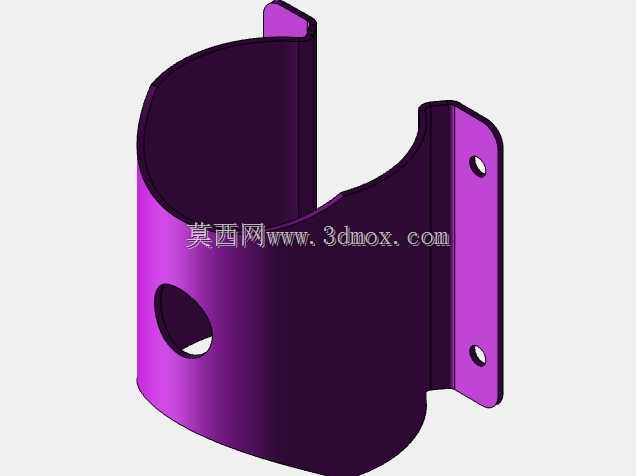

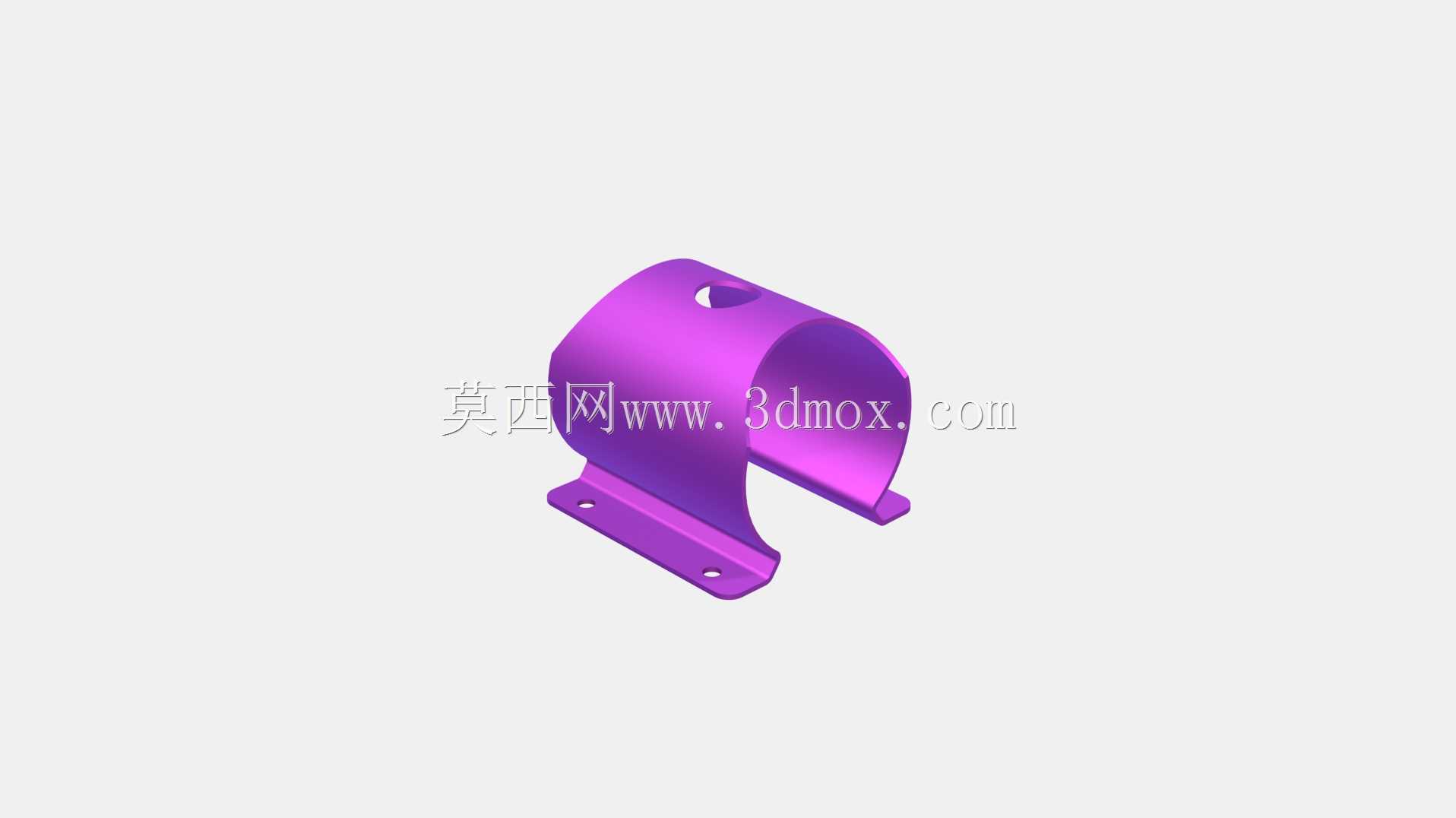

在低压配电柜体内部的线缆固定、小型工业设备的管线防护场景中，这类带双侧安装底座的弧形钣金折弯构件是十分常用的结构件，日常多用来包覆圆形管线、承托小型柱状电气元件，避免管线直接与金属柜体锐边接触磨损绝缘层，同时也能对柱状元件起到径向限位的作用，防止设备运行过程中受振动出现移位。从实际使用需求出发，这类构件的设计首先要匹配被包覆对象的外径，弧形段的曲率半径需要比被包覆圆柱件的半径大0.5-1mm，预留出装配间隙，方便安装时调整位置，也能避免因加工公差导致构件无法顺利套入。两侧的安装底座采用平直翻边结构，翻边宽度根据固定螺丝的规格确定，若采用M4自攻螺丝固定，翻边宽度不小于12mm，同时底座上需要预先加工沉头安装孔，沉头深度要匹配螺丝头的高度，保证安装后螺丝头不突出底座平面，避免与其他相邻部件产生干涉。

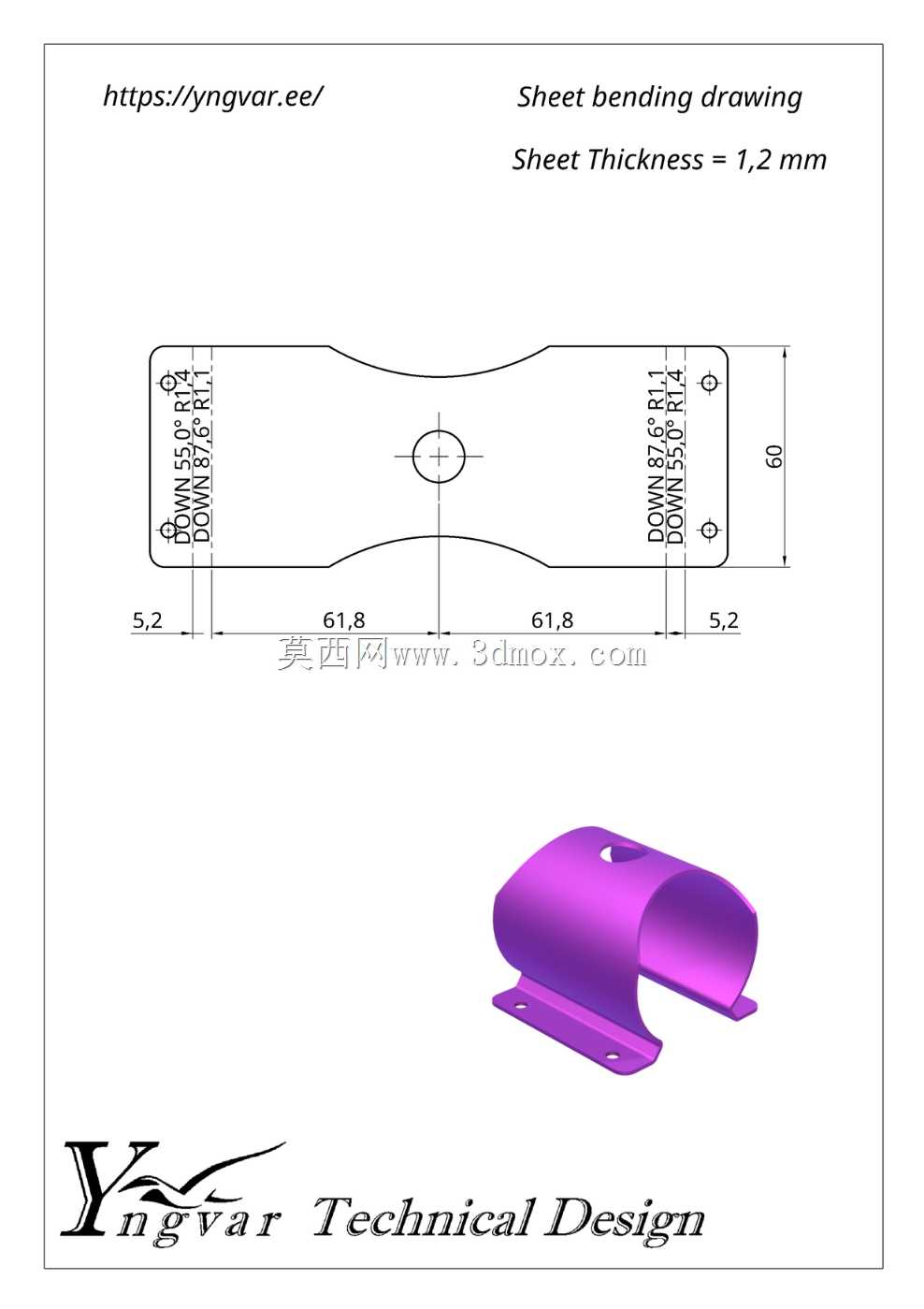

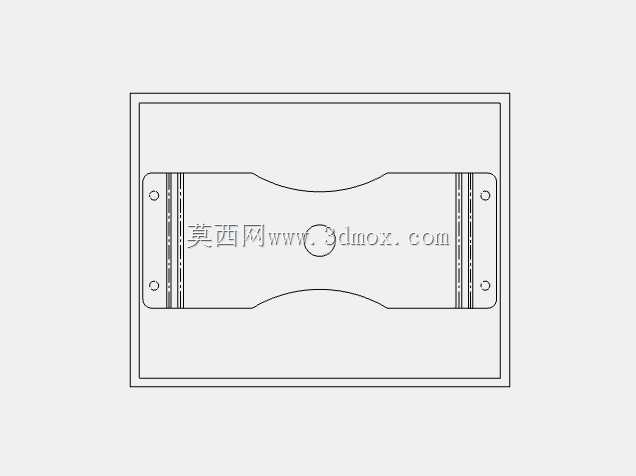

设计这类钣金折弯件时，首先要确定板材的材质与厚度，常规使用场景下选用1-1.5mm厚的冷轧钢板即可满足强度需求，若应用在有腐蚀风险的户外设备场景，则需要更换为同等厚度的304不锈钢板材。折弯工序的参数设定是整个构件加工的核心，折弯半径需要匹配板材厚度，1.5mm厚冷轧板的内折弯半径设置为0.8倍板厚即可，避免折弯处出现应力集中开裂的问题，同时要核算折弯展开系数，根据板材材质、厚度、折弯角度精准计算展开料的尺寸，保证折弯后弧形段的曲率、底座的安装孔位尺寸符合设计公差要求，孔位公差控制在±0.2mm以内，避免现场安装时出现孔位错位无法固定的问题。

从安装边界来看，这类构件的整体高度由弧形段的直径加上底座翻边的高度决定，实际选型时需要确认安装位置的垂直空间余量，保证构件安装后上方预留至少3mm的安全间隙，不会与上层布置的其他电气元件或结构件产生碰撞。底座的两个安装孔中心距需要匹配安装面的预设螺孔位置，若安装面为型材框架，孔位需要对齐型材的中心槽位，方便使用T型螺栓进行固定。构件的表面处理根据使用场景选择，常规室内柜体场景采用静电喷塑处理，涂层厚度控制在60-80μm，颜色与柜体内壁保持一致；户外使用场景则需要先做镀锌钝化处理再喷户外塑粉，提升抗腐蚀能力，延长构件的使用寿命。

在实际装配过程中，这类弧形钣金件不需要额外的焊接工序，所有结构通过折弯一体成型，加工效率高，批量生产时成本可控。安装时先将弧形段对准需要包覆的柱状部件或管线，调整位置让底座的安装孔与安装面的螺孔对齐，拧入固定螺丝即可完成装配，后期维护拆卸也十分方便，只需要拧下固定螺丝就能取下构件，不会对被包覆的部件造成损伤。需要注意的是，折弯成型后需要对构件的所有锐边进行倒钝处理，去除剪切、折弯过程中产生的毛刺飞边，避免安装过程中划伤操作人员，也防止毛刺刺破管线的绝缘层造成安全隐患。对于有接地要求的应用场景，还需要在底座安装孔位置预留接地标识，安装时加装接地垫片，保证构件与安装面之间导电连续，满足电气安全规范要求。
