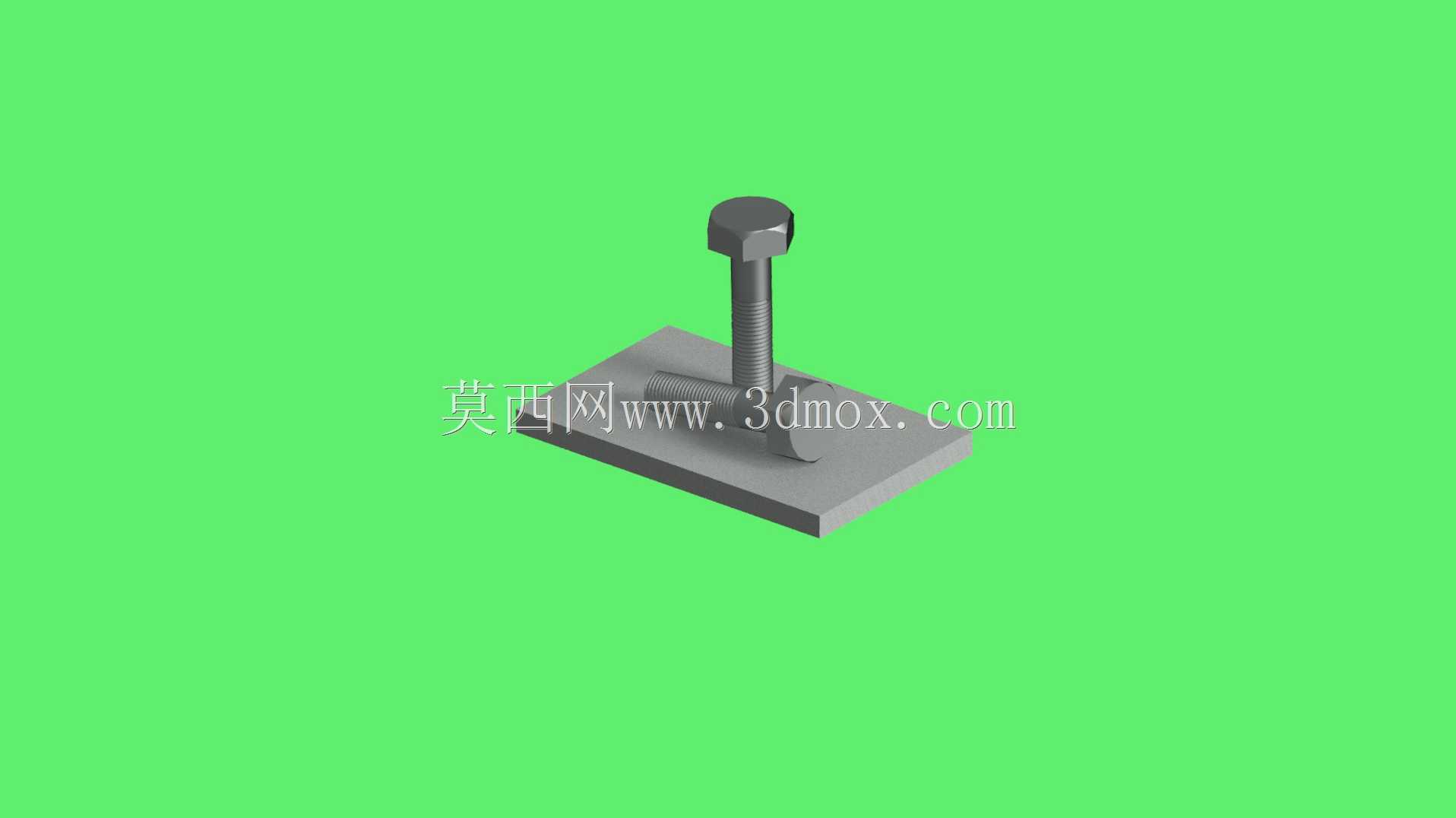

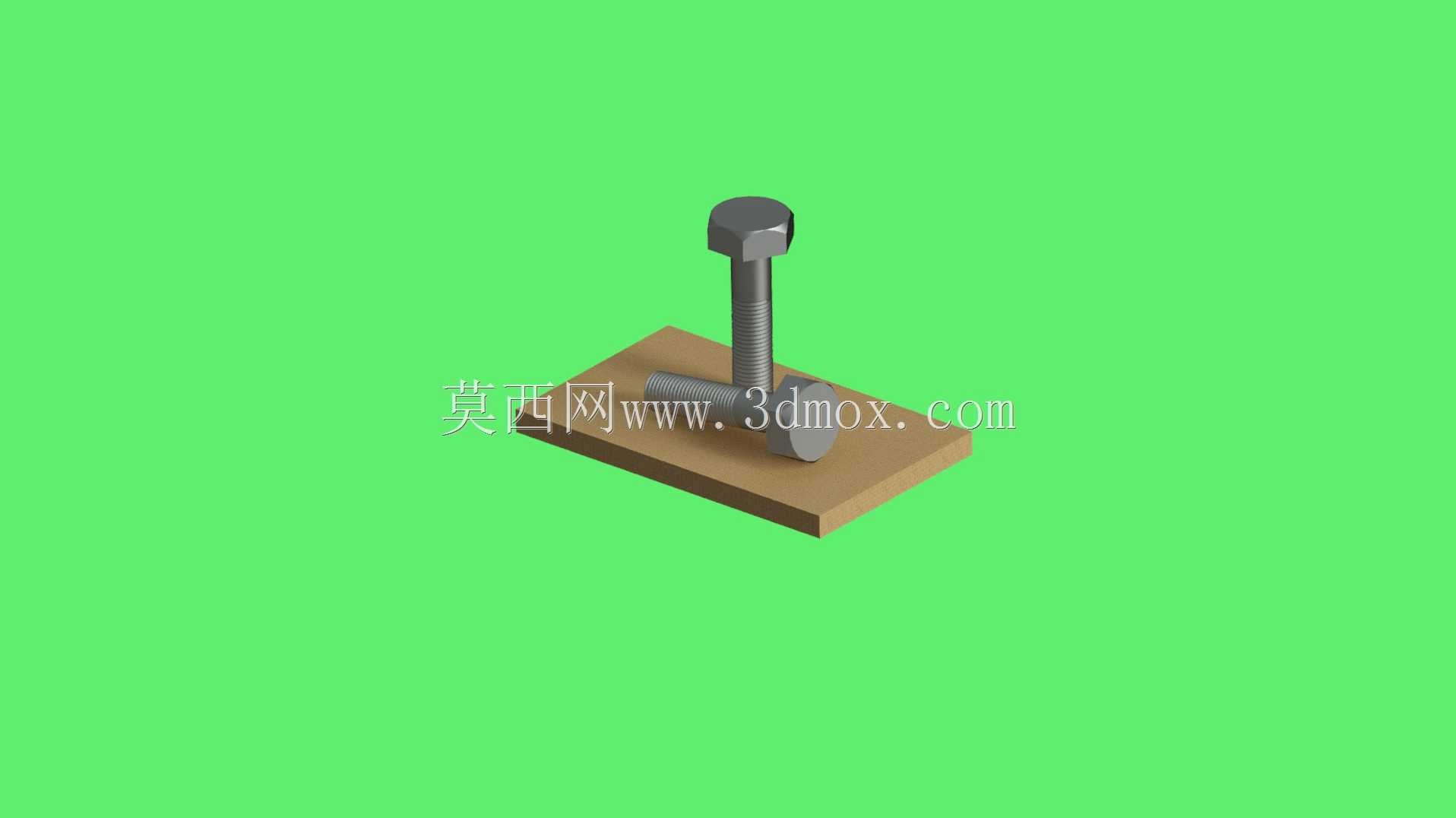

T型槽用螺栓紧固连接结构三维数模

　　本次建模的T型槽用螺栓结构，核心适配各类带T型安装槽的工业铝型材框架、机床工作台面、工装夹具基板的快速装夹场景，这类紧固件在自动化产线机架搭建、工装治具快换、设备附件定位环节的应用占比极高，区别于常规外六角螺栓需要从型材端部穿入安装的限制，T型结构可直接从型材槽口任意位置卡入，配合法兰螺母或滑块螺母即可完成锁紧，大幅缩减框架组装、工装调整的作业时长。从结构设计逻辑来看，螺栓头部采用带圆弧过渡的矩形结构，头部宽度严格匹配对应规格T型槽的槽口内宽，头部厚度适配槽腔深度，卡入槽内后可自动完成周向防转，锁紧过程中无需额外工具固定螺栓头部，仅需从螺母端施加扭矩即可完成紧固，这一设计直接解决了常规螺栓在封闭槽体内无法固定头部的安装痛点。螺杆部分采用标准公制粗牙螺纹设计，螺纹收尾处预留有长度约2倍螺距的退刀结构，避免螺纹加工末端的不完整牙型影响螺母旋合行程，螺杆与头部的衔接位置做了R角过渡处理，可有效分散螺栓受拉时的应力集中，降低交变载荷下的断裂风险。从安装边界来看，该螺栓适配的T型槽槽口宽度需略大于螺栓头部厚度，槽腔内部宽度需大于螺栓头部宽度，保证螺栓头部可顺利卡入槽内并可沿槽向自由滑动，安装时螺栓伸出被连接件的长度需控制在3-5倍螺距范围内，既保证足够的螺纹啮合长度满足锁紧力要求，又避免过长的螺杆外露造成干涉或积灰。

　　在实际设备应用中，这类螺栓常被用于光电传感器安装支架的位置调整、输送线侧挡条的高度调节、工装夹具的快速换型，安装时仅需将螺栓头部卡入T型槽，滑动至目标位置后放置被连接件，旋上螺母后用定扭矩扳手施加对应规格的预紧力即可，预紧力需根据被连接件的材质、受力工况调整，避免预紧力过大造成铝型材槽口变形或是螺栓屈服失效。建模过程中严格遵循紧固件的实际装配公差要求，螺栓头部与T型槽的配合间隙控制在0.2-0.3mm，既保证滑动顺畅无卡滞，又避免间隙过大造成锁紧后定位偏移，螺纹部分采用真实牙型建模而非贴图模拟，可直接用于虚拟装配中的干涉检查、运动仿真，验证螺栓在设备运行过程中是否会与周边运动部件发生剐蹭。

　　这类T型螺栓的受力特性以轴向拉力为主，部分工况下会承受一定的横向剪切力，设计时在螺栓头部与螺杆的过渡位置做了强化处理，可满足常规工业场景下的静载荷、低频次动载荷使用要求，若应用在振动较大的设备上，还需配合防松垫圈、螺纹胶使用，避免长期振动造成螺母松脱。从外形尺寸来看，该螺栓的螺杆长度可根据被连接件的叠厚灵活调整，本次建模的规格适配常用的40系列工业铝型材T型槽，头部尺寸完全匹配槽腔轮廓，安装后螺栓头部完全埋入槽内，不会突出型材表面，保证型材安装面的平整度，方便后续安装平板、防护板等平面附件。

　　在工装夹具应用场景中，这类螺栓配合T型槽使用可实现任意位置的装夹固定，无需在工作台面打孔攻丝，不会破坏工作台的整体结构，调整装夹位置时仅需松开螺母即可沿槽滑动螺栓，调整到位后重新锁紧即可，大幅提升工装调试的灵活性，尤其适合多品种小批量生产的柔性工装场景。建模时还原了螺栓头部的锻造圆角、螺纹的起始收尾细节，所有尺寸均符合机械设计手册中T型槽螺栓的相关标准，可直接导出工程图用于加工参考，也可导入装配体中完成整机的虚拟装配验证，检查紧固件的排布是否合理、安装空间是否满足扳手操作的空间要求，提前规避实际装配时出现的干涉、操作空间不足等问题。
