2mm板厚折弯成型钣金书籍放置架

这款钣金书架采用2mm厚度板材折弯成型，整体为无焊接一体化弯折结构，在实际应用场景中，既可以放置在办公桌面收纳常用工具书、技术手册，也可安装在工位侧方的垂直墙面上，作为零散技术资料、小型零件样本册的临时承托结构，适配办公空间、车间技术岗工位、家用书房桌面等多种场景，解决小体量书籍、薄册资料零散堆放易滑落、占用桌面平整操作空间的问题。

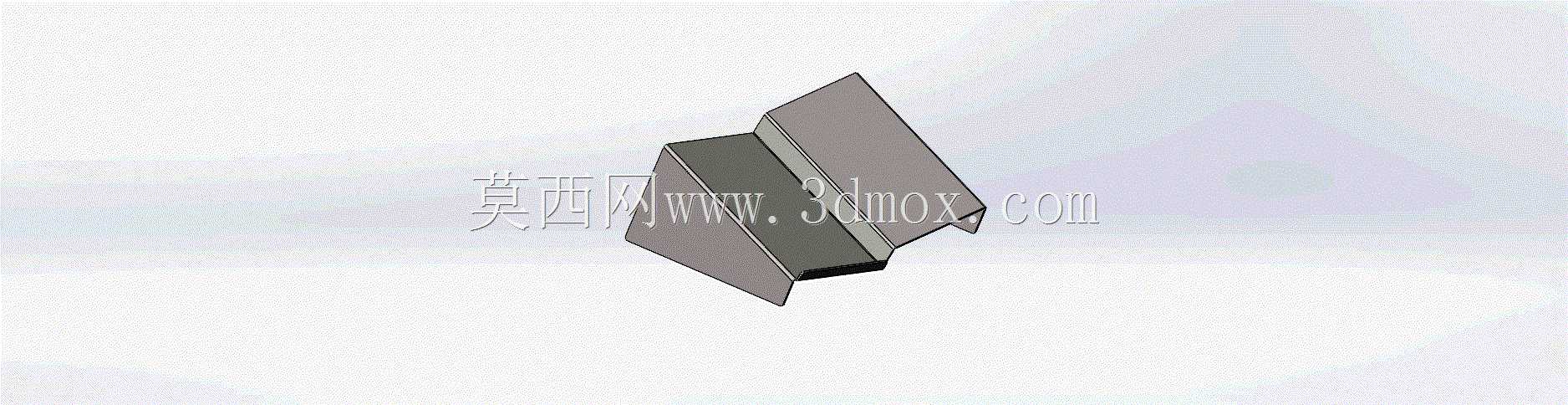

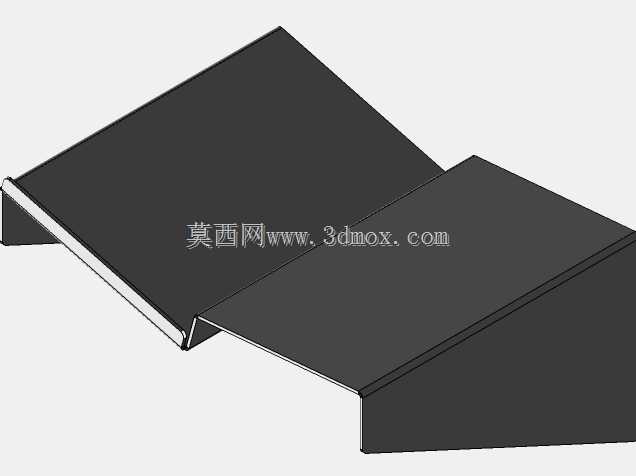

从功能特性来看，该结构没有额外的拼接连接件，依靠板材自身弯折形成的三个立面完成承托与限位：中间竖直立面作为背部靠挡，两侧向内弯折的斜向立面形成侧向围挡，底部水平弯折边承担主要承重，三个弯折面之间的过渡圆角经过工艺优化，既避免锐边划伤使用者或书籍封面，也能抵消折弯过程中产生的内应力集中，防止长期承重后出现焊缝开裂、连接件松脱的问题。实际使用时，书籍可顺着斜向围挡的倾斜角度倚靠放置，取放时无需额外解锁卡扣或调整挡板位置，单手持书即可完成取放操作，适配日常高频次取放资料的使用需求。

设计思路上，这款结构完全围绕钣金折弯工艺的特性展开，没有设计额外的焊接、铆接工序，所有成型工序均可在数控折弯机上一次装夹完成，减少工序流转带来的精度误差。设计阶段就明确了板材统一厚度为2mm，这个厚度参数既可以保证承托常规厚度技术手册、书籍时的结构刚性，避免长期承重出现板面下凹变形，也不会因为板材过厚导致折弯力超出常规折弯设备的加工范围，同时控制整体重量，方便后期安装固定。结构上没有多余的装饰性造型，所有弯折角度都经过受力校核：背部竖直面与底部承托面为90度垂直弯折，保证背部靠挡与安装面完全贴合，受力均匀传递到安装基体；两侧斜向围挡与底部承托面的夹角为105度，既可以形成足够的侧向限位防止书籍倾倒，也不会因为围挡过高遮挡书籍书脊，方便使用者快速识别书籍名称。

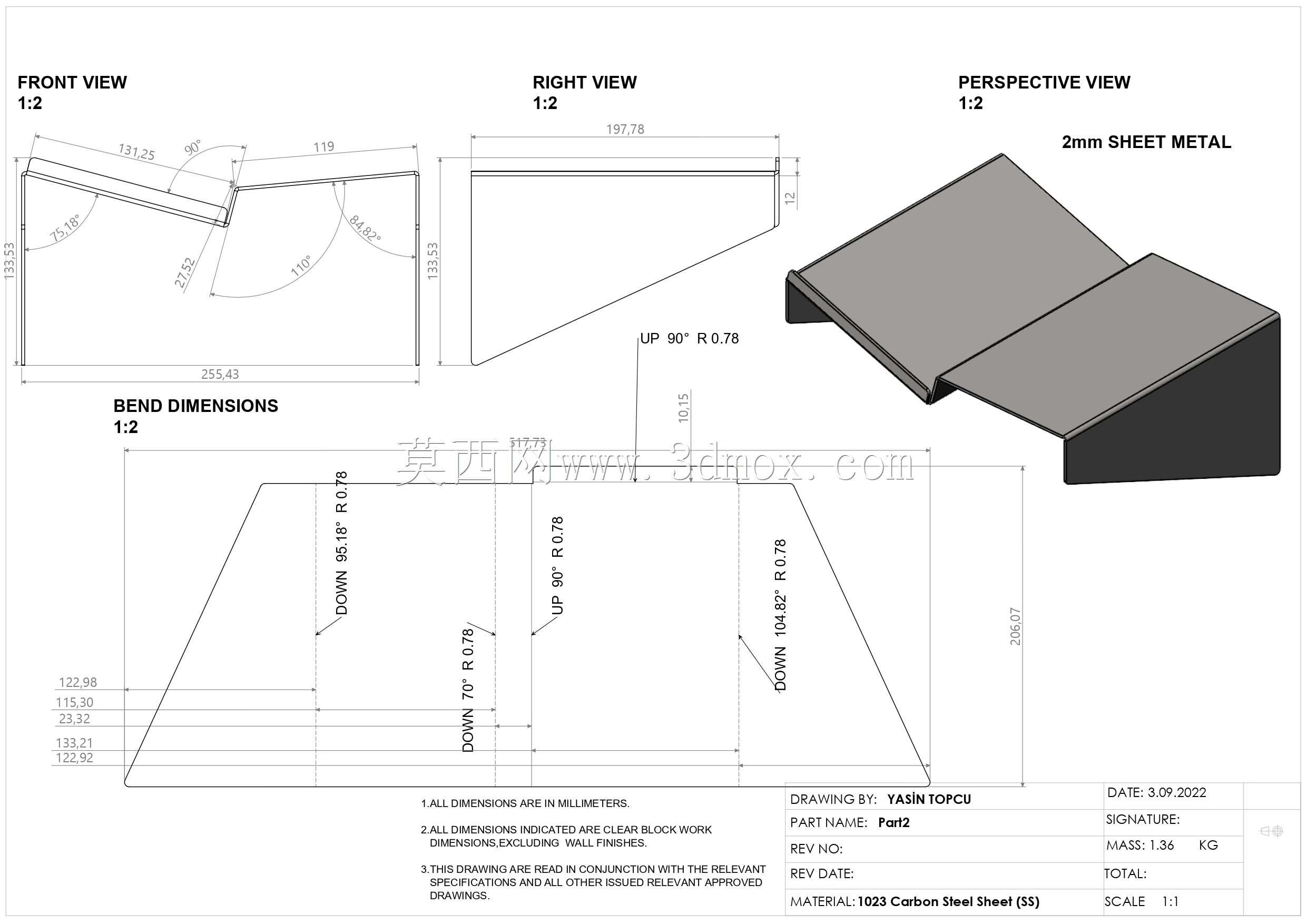

外形尺寸与安装边界方面，该书架整体宽度适配常规32开技术手册的高度，放置在桌面时无需额外固定，依靠自身结构稳定性即可承托5-8本常规厚度的书籍；若采用墙面安装方式，背部竖直面预留的安装孔位（对应折弯展开图的dxf文件中已标注孔位坐标）适配常规自攻螺丝的安装尺寸，安装时只需保证背部立面与墙面完全贴合，即可避免承重后出现前倾变形。折弯展开尺寸完全匹配2mm板材的折弯扣除系数，加工时直接导入展开图即可完成下料，无需二次调整折弯补偿值，降低现场加工的调试难度。需要注意的是，该结构的承重上限与板材材质直接相关，若采用普通冷轧钢板制作，单组书架的均匀承重不超过8kg，可满足日常书籍收纳需求；若需要放置更重的零件样本册，可更换同厚度的不锈钢板材提升结构强度，无需调整整体折弯尺寸与安装孔位。

实际加工验证阶段，按照提供的折弯尺寸加工完成后，各弯折面的拼接缝隙控制在0.1mm以内，没有出现折弯回弹超差导致的围挡角度偏差，放置书籍后两侧围挡的变形量小于0.5mm，长期放置不会出现永久性形变。结构表面可根据使用场景做喷塑、镀锌等表面处理，适配办公环境的整洁外观需求或是车间工位的耐磨防腐蚀需求，无需修改基础结构即可完成不同场景的适配。
