汽车铝合金轮毂外观结构三维设计

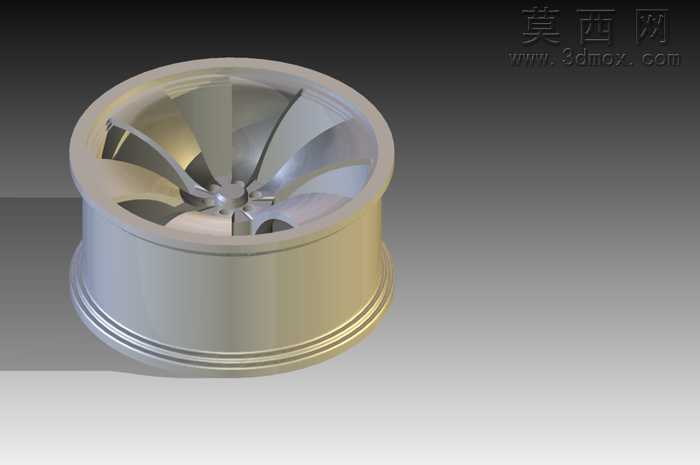

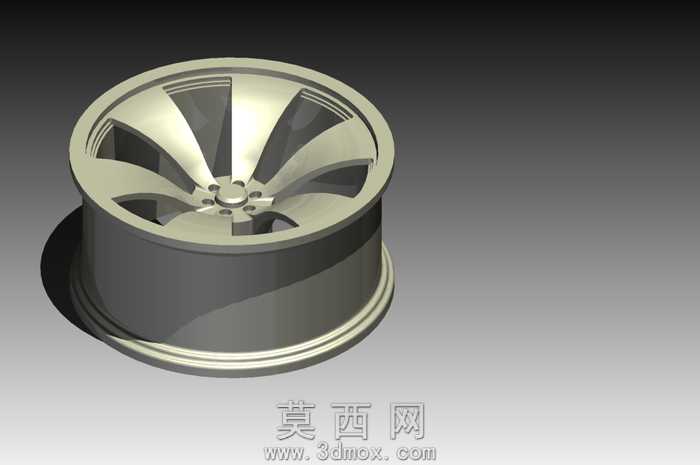

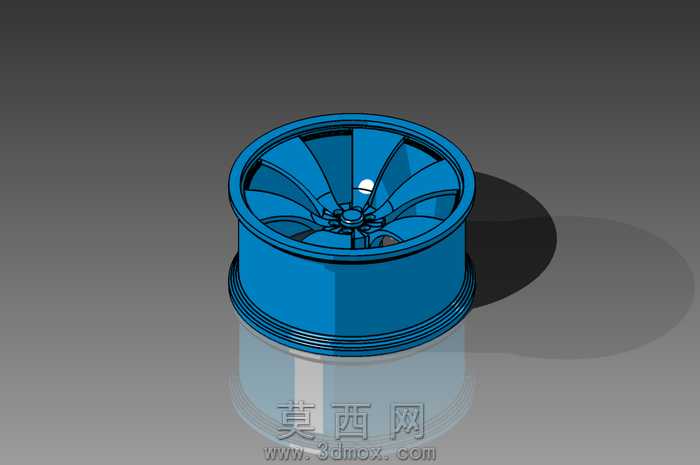

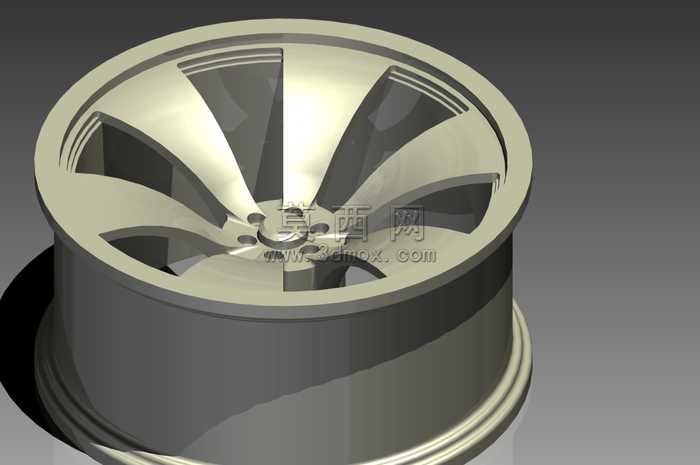

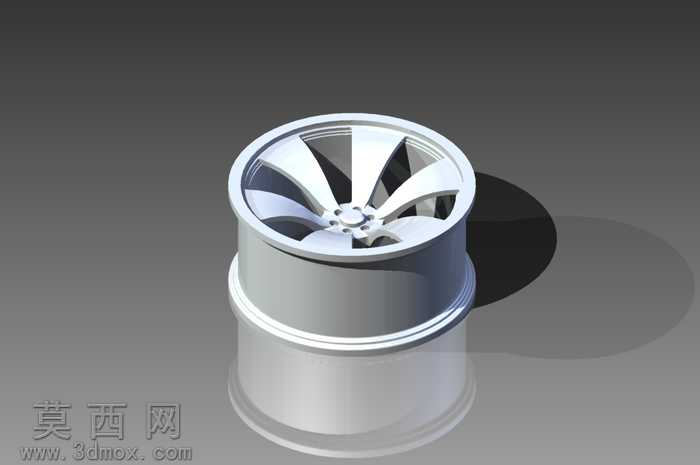

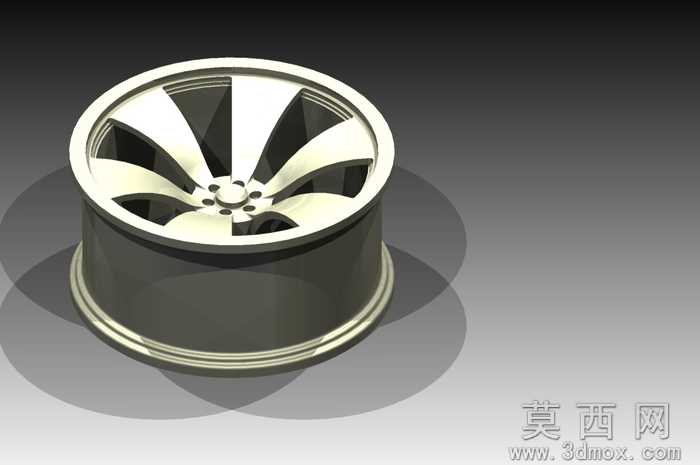

本作品为汽车铝合金轮毂的三维建模设计成果，建模过程依托三维参数化设计逻辑完成，首先围绕轮毂的功能属性确定基础尺寸边界，以轮辋的标准安装直径、胎圈座宽度、中心孔定位尺寸为核心基准，搭建整体建模的骨架线框，确保后续结构设计完全符合汽车车轮的装配适配要求。在轮辐造型设计阶段，采用七辐式宽条辐的造型方案，每根轮辐从中心安装盘位置向外缘平滑延展，辐条表面做了渐变弧面过渡处理，既保证视觉上的运动感与力量感，也通过曲面的曲率优化，为后续的力学性能分析预留了结构优化空间；辐条之间的镂空区域做了圆角过渡处理，避免应力集中问题，同时兼顾造型的流畅度。中心安装区域严格按照实车装配标准设计了螺栓孔位、中心定位凸台的结构，孔位的分布圆直径、螺栓孔的沉台深度都做了精准的参数化约束，可直接适配对应规格的车型安装需求。轮辋部分完整还原了标准轮辋的槽底结构、胎圈座的倾斜角度、轮缘的加厚轮廓，所有曲面都做了连续性检查，确保曲面之间达到G2连续标准，无破面、无扭曲褶皱问题。材质与渲染阶段，为模型赋予了抛光铝合金的材质属性，调整了金属材质的反射率、粗糙度参数，模拟出真实合金轮毂的金属光泽与细腻的表面质感，同时搭配深灰色的展示背景，通过三点布光的渲染方案，突出轮毂曲面的光影变化，清晰展现轮辐的立体造型与轮辋的层次结构。整体设计兼顾了外观造型的美学表达与机械结构的实用性，所有结构特征都做了参数化关联，可通过修改核心参数快速调整轮毂的尺寸、辐条造型，适配不同车型的设计需求，建模过程中对所有的倒角、圆角、安装位都做了工程化校验，避免出现无法开模生产、无法装配的结构问题，完整还原了量产铝合金轮毂的结构细节与外观特质。
