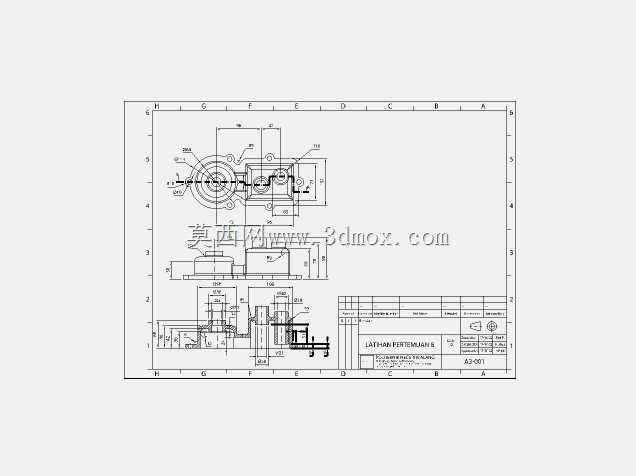

AutoCAD绘制变速箱箱盖工程结构图纸

在商用车手动变速器、小型工程机械定轴式变速箱的总成结构中，箱盖作为变速箱壳体的上部密封与功能承载构件，其设计合理性直接影响变速箱总成的密封可靠性、轴系支撑刚度以及换挡操纵机构的安装精度，是变速箱壳体组件中不可忽视的核心零件之一。从实际应用场景来看，这类箱盖多适配于中小功率的两轴或三轴式机械变速箱，常见于轻型载货汽车、小型轮式工程机械、农用运输车辆的传动系统中，安装位置处于变速箱主壳体的上端面，通过一圈沿结合面分布的螺栓实现与主壳体的刚性连接，结合面处需涂敷密封胶或加装密封衬垫，防止变速箱内部齿轮润滑油的渗漏，同时阻挡外部粉尘、泥水进入箱体内部污染齿轮与轴承。

从产品功能特性来看，该箱盖并非单纯的密封端盖，其结构集成了多项功能需求：首先是密封防护功能，完全覆盖主壳体上部的敞口区域，将变速箱内部的齿轮传动机构、换挡拨叉组件完全封闭在箱体内部，维持箱内润滑油的存储环境，避免高速运转的齿轮搅油时出现油液飞溅泄漏；其次是支撑定位功能，箱盖上设计有对应变速箱输入轴、输出轴、中间轴上端的轴承安装座孔，这些座孔与主壳体上的下部轴承孔同轴度要求控制在0.02mm以内，为轴系组件提供上部的径向支撑，保证齿轮啮合时的轴系刚度，避免轴系受载变形导致齿轮偏磨、打齿等故障；再者是操纵机构安装功能，箱盖顶面预留了换挡摇臂、选挡轴的安装过孔与定位凸台，换挡操纵机构的传动组件可直接安装在箱盖顶面，无需额外设计安装支架，简化了变速箱外部的操纵结构布置；另外箱盖上还设计有润滑油加注口、通气塞的安装螺纹孔，加注口用于定期补充更换变速箱齿轮油，通气塞则用于平衡变速箱工作时内部因温度升高产生的气压差，避免箱内压力过高顶破密封衬垫造成漏油。

从设计思路来看，该箱盖的结构设计完全围绕功能需求与加工工艺性展开，整体采用薄壁壳体结构，在保证结构刚度的前提下尽可能控制零件重量，壁厚设计遵循均匀过渡原则，主体壁厚设置为4mm，轴承座孔、螺栓凸台等受力位置局部加厚至8-10mm，避免壁厚差异过大导致铸造时出现缩孔、裂纹等缺陷。结合面的设计采用了平面度要求不低于0.05mm的精加工平面，螺栓孔沿结合面均匀分布，相邻螺栓孔的间距控制在80-120mm之间，保证结合面各处的压紧力均匀，避免出现局部密封不严的问题。轴承座孔的设计采用了阶梯孔结构，对应轴承外圈的安装位置设置有定位止口，保证轴承安装后的轴向定位精度，座孔内壁的粗糙度要求达到Ra1.6，满足轴承外圈的配合精度要求。考虑到铸造与加工的工艺性，所有结构转角处都设计有R2-R3的铸造圆角，避免应力集中，垂直于加工面的侧壁设计有1:20的拔模斜度，方便铸造时的起模操作，减少加工余量。

从外形尺寸与安装边界来看，该箱盖的整体轮廓适配对应型号变速箱的主壳体上端面尺寸，长度方向覆盖主壳体的前后安装端面，宽度方向与主壳体两侧壁对齐，安装时需注意与主壳体的定位销孔对齐，先装入定位销实现箱盖与主壳体的精确定位，再按对角线顺序依次拧紧各连接螺栓，螺栓拧紧力矩需符合对应规格的工艺要求，避免因拧紧力矩过大导致箱盖凸台开裂，或力矩过小导致密封失效。箱盖顶面的操纵机构安装面需保证与换挡轴轴线的垂直度要求，避免换挡时出现卡滞、挡位不清晰的问题，加注口与通气塞的位置设计在箱盖顶面的较高位置，避免车辆爬坡时箱内油液从加注口溢出。在实际维修场景中，拆卸箱盖时需先排空箱内齿轮油，拆除换挡操纵机构的连接杆件，再按对角线顺序松开所有连接螺栓，避免箱盖因受力不均发生变形，重新安装时需彻底清理结合面的旧密封胶与杂物，更换新的密封衬垫或均匀涂敷符合耐温耐油要求的密封胶，保证密封可靠性。
