法兰连接多螺栓固定式三通球阀结构

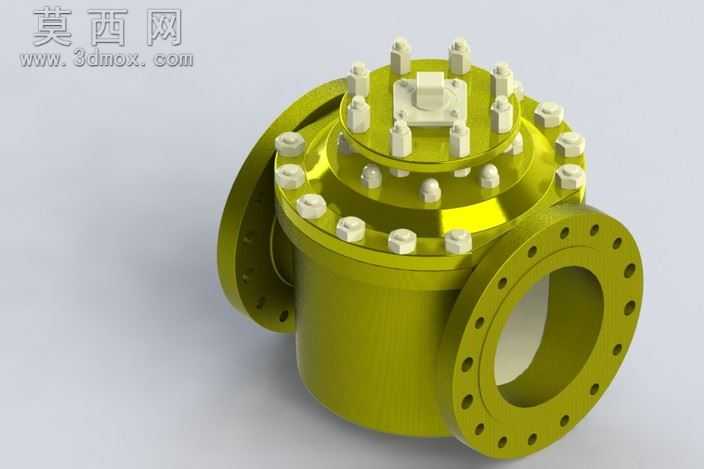

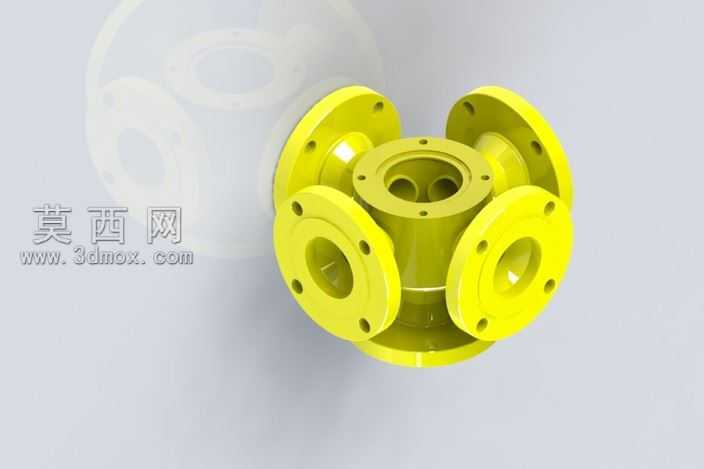

本作品为工业管路系统用三通球阀的三维数字化设计成果，建模阶段依托三维参数化设计逻辑完成全结构搭建，首先以阀体的流道中心线为基准，确定三个法兰接口的空间方位，保证三个通路的轴线处于同一平面且夹角符合三通管路的分流、合流使用需求。建模过程中对阀体主体采用实体拉伸结合布尔运算的方式构建内部流道与外部壳体，精准控制壳体壁厚以满足常规工业管路的承压要求，避免壁厚不均导致的应力集中问题。上部阀盖与阀体的连接部位，严格按照法兰密封的设计规范，均匀排布一圈紧固螺栓，每一个螺栓与对应的螺母、垫片都做了独立的参数化建模，还原真实装配状态下的紧固件位置与配合关系，保证阀盖与阀体连接后的密封面压紧力均匀分布。两侧的连接法兰按照通用法兰标准建模，精准绘制法兰端面上的螺栓孔分布圆、孔径以及法兰密封面的凸台结构，确保模型可直接对接同规格的管路法兰。渲染阶段采用金属黄铜材质赋予阀体整体，调整材质的金属度、粗糙度参数还原工业锻铜/铸铜阀件的真实质感，对螺栓、螺母等紧固件做了细微的材质色差区分，增强模型的结构层次感；场景布光采用多光源组合，主光源从侧上方投射突出阀体的曲面轮廓与螺栓的立体结构，辅助光源补光消除结构死角的暗部阴影，背景采用浅灰色纯色背景突出阀件主体，让整体渲染效果清晰展示产品的结构细节。设计过程中充分考虑三通球阀的实际功能逻辑，预留了阀杆安装的上部结构空间，内部流道做了圆滑过渡处理，避免介质流动过程中出现直角阻滞，整体结构完整还原了固定式三通球阀的装配关系，每一个零部件的尺寸比例都参考工业阀件的实际设计规范，无结构错位、比例失调的问题，可用于阀件产品的结构展示、装配教学以及前期方案验证使用。
