工业用小型立式阀摄入结构三维设计

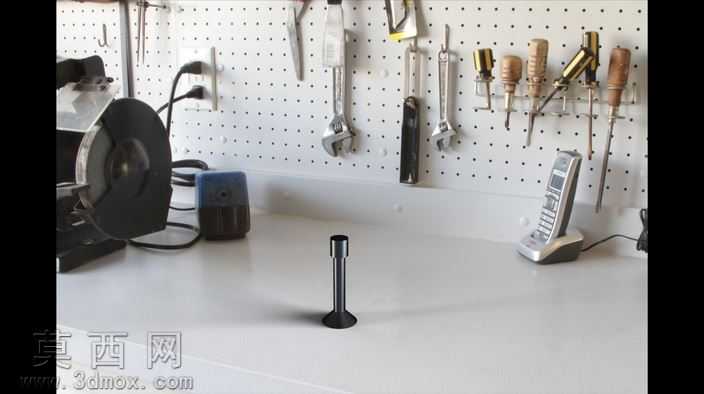

本作品为工业用小型立式阀的摄入结构三维设计，建模阶段采用CATIA软件完成全参数化特征构建，首先以旋转凸台命令生成阀杆的主体柱形结构，通过精准的尺寸约束控制杆身直径与整体高度比例，保证结构强度与安装适配性；阀杆顶部的帽状限位结构采用拉伸加倒角命令完成，边缘做R0.5的圆角过渡处理，避免应力集中同时提升装配顺滑度。底部的喇叭形密封基座通过多截面实体命令生成，依次绘制不同直径的截面轮廓线，调整截面耦合点保证曲面过渡平滑无褶皱，基座与杆身的衔接位置做环形退刀槽设计，既满足机加工工艺要求，也为密封件预留安装空间。渲染阶段采用工作室级写实渲染流程，首先为阀模型赋予哑光黑色金属材质，调整材质的粗糙度参数为0.3，金属度设置为0.8，还原工业发黑处理的金属表面质感，添加细微的划痕纹理贴图模拟实际使用中的轻微磨损效果，提升模型真实感。场景搭建选择常见的五金工作台环境，背景为带挂孔的工具挂板，搭配周边的扳手、螺丝刀、角磨机等常见五金工具作为环境衬托，采用三点布光方案：主光源从左上方45度角照射，打出模型的主体明暗关系，辅光源从右侧补光弱化阴影死黑区域，顶光源添加轻微的高光效果突出阀杆顶部的轮廓细节，地面添加微弱的反射效果增强场景空间感。结构设计上充分考虑阀的摄入功能需求，杆身的同轴度公差控制在0.02mm以内，保证阀在往复运动过程中不会出现卡滞问题，底部喇叭口的锥度经过反复调整，既可以保证流体摄入时的导流效果，降低流阻，也能在闭合状态下与密封面实现紧密贴合，满足密封性能要求。设计过程中优先遵循通用五金阀类的设计规范，所有尺寸均参考行业通用标准设定，保证模型可以直接用于后续的工程出图、3D打印样件验证或者装配模拟使用，整体结构简洁实用，没有冗余的设计特征，既满足功能需求也兼顾了加工工艺性。
