带传动轮组连接结构二维练习草图

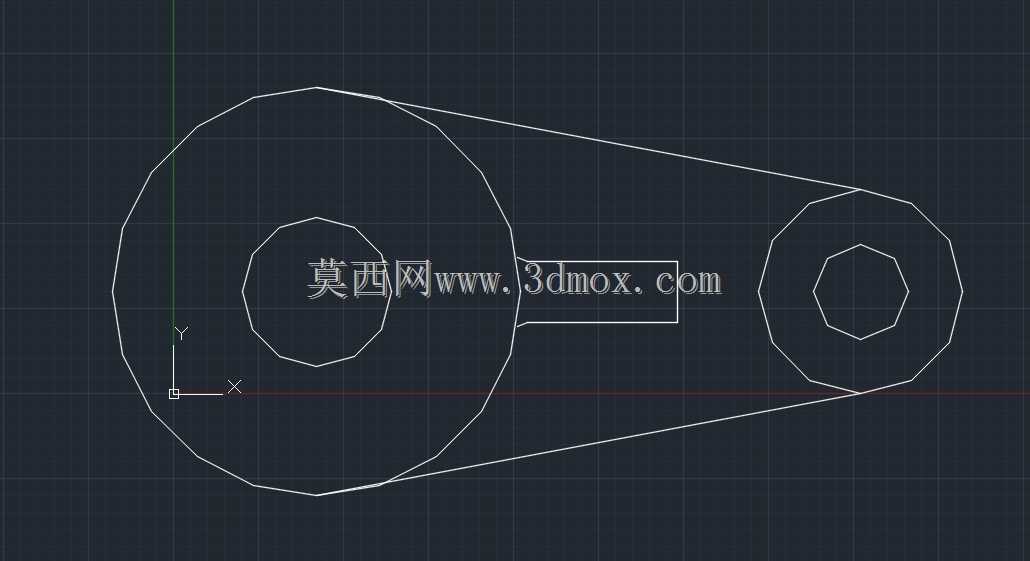

　　这套带传动轮组连接结构的二维草图，是面向机械设计入门从业者的基础练习素材，核心还原了开口带传动的典型轮廓形态，覆盖了大小两个传动轮的外圆、内孔以及连接两轮的带体轮廓线，能帮助练习者快速掌握带传动结构的二维轮廓绘制逻辑，熟悉CAD环境下的圆弧、直线、多边形绘制与约束技巧。从实际工程应用场景来看，这类双轮带传动结构广泛出现在小型输送设备、轻工机械、家电传动单元、小型机床进给机构中，依靠带与轮面的摩擦力传递动力，具备缓冲吸振、传动平稳、过载打滑保护核心动力部件的特性，适合中心距较大的动力传递场景，相比齿轮传动不需要严格的中心距公差要求，安装调试门槛更低，日常维护仅需定期检查带体张紧度与磨损情况即可。

　　从设计思路层面拆解，这套草图的绘制逻辑完全贴合实际工程的设计流程：首先确定两个传动轮的中心距，这一参数直接决定带体的总长度与传动包角大小，工程设计中通常要求小轮的包角不小于120度，避免出现传动打滑、动力损失过大的问题；其次确定两个带轮的节圆直径，直径比直接决定传动比大小，需要匹配动力端的输出转速与负载端的需求转速，同时要兼顾带体的线速度处于合理区间，避免线速度过高导致带体离心力过大、张紧力不足，或是线速度过低导致传递相同功率时带体受力过大、缩短使用寿命；之后绘制带轮的内孔结构，草图中两个轮的内孔采用正多边形轮廓，对应实际应用中与轴连接的防转结构，相比普通平键连接，多边形轴孔连接的同轴度更好，能承受一定的交变载荷，适合中小功率的传动场景；最后绘制连接两轮的带体轮廓，两条外公切线分别与两个轮的节圆相切，还原开口带传动的带体走向，绘制时需要注意切线与圆弧的连接顺滑，避免出现尖角、断点，对应实际带体安装后不会出现局部应力集中的问题。

　　从外形尺寸与安装边界来看，这套草图的整体轮廓为不规则长条形，长度方向尺寸由两轮中心距加大轮半径决定，宽度方向尺寸由大轮的外圆直径决定，在实际设备布局时，需要在轮组轮廓外侧预留至少15-20mm的安装操作空间，方便带体的安装与后期张紧调整；带轮的中心孔需要与设备机架上的安装轴保持同轴，两个安装轴的平行度公差需要控制在0.1mm/100mm以内，避免带体运行时出现跑偏、偏磨的问题；如果是需要加装张紧机构的场景，还需要在其中一个轮的安装位置预留长条形调节孔，调节行程通常设置为带体总长度的2%-3%，满足带体磨损后张紧调整的需求。

　　对于刚接触机械设计的从业者来说，这类基础草图的练习不能只停留在线条绘制层面，要在绘制过程中同步思考每一条轮廓线对应的实际零件结构、每一个尺寸参数对应的工程约束，比如为什么小轮的包角不能太小、为什么中心距不能过大或过小、为什么带轮的内孔要做多边形结构，把二维绘图练习和实际工程设计逻辑结合起来，才能真正掌握结构设计的核心能力，而不是单纯学会软件操作。这类带传动结构虽然是机械传动中最基础的形式，但在实际应用中需要考量的细节并不少，比如带轮的轮槽尺寸需要匹配对应型号的传动带，带体的张紧力需要根据传递功率调整，高速传动场景下还需要对带轮做动平衡处理，这些细节都可以在基础轮廓练习的基础上逐步延伸学习，从二维轮廓到三维结构，再到工程图输出、装配调试，形成完整的设计认知链条。
