铰接式指关节机械连接接头结构设计

在各类需要小角度角位移补偿、轴向载荷传递的机械传动场景中，这类指关节式铰接接头是应用极为广泛的基础连接件，从工业机械手的末端执行器连杆、小型仿生机械的肢体铰接点，到轻工设备的连杆传动机构、小型工装夹具的活动连接位，都能见到这类结构的身影。不同于刚性固定的连接接头，这类铰接结构的核心作用，是在两根承受拉伸载荷的杆件之间，保留有限角度的摆动自由度，避免杆件在受载过程中因为安装误差、运行形变产生的附加弯矩损坏传动部件，同时保证轴向拉力的稳定传递，不会因为存在活动间隙出现载荷传递中断的问题。

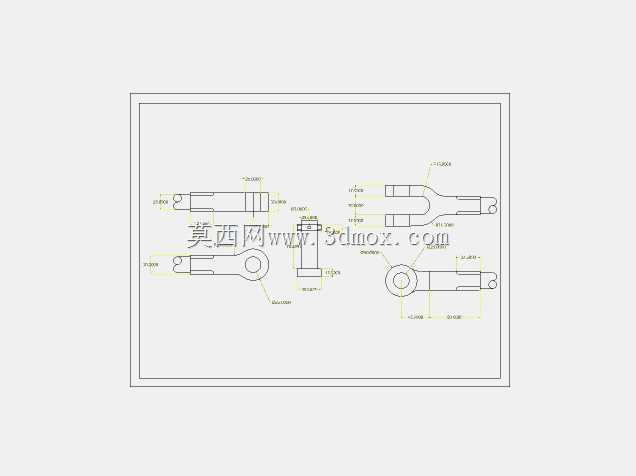

从结构设计逻辑来看，这类指关节接头采用了分体式铰接配合结构，两端分别设计了带铰接孔的叉形接头与单耳接头，中间配套对应尺寸的铰接销轴，销轴与接头孔之间采用小间隙配合，既保证铰接转动的顺滑度，又将径向配合间隙控制在0.02mm以内，避免大间隙带来的传动冲击与回程误差。接头的杆身部分根据实际载荷需求设计了等直径圆柱段，杆身与铰接头部的过渡位置采用大圆角过渡，避免应力集中导致的疲劳断裂，这一细节在交变载荷的传动场景中尤为重要——很多早期失效的铰接接头，问题都出在过渡圆角过小，长期受载后在应力集中位置萌生裂纹，最终发生断裂。

在安装边界的设计上，这类接头的铰接孔中心到杆身端面的尺寸、铰接孔的直径公差、叉形接头的开档宽度，都需要和配套的杆件连接端严格匹配：叉形接头的开档宽度比单耳接头的厚度大0.1mm到0.15mm，保证装配后不会出现卡滞，同时不会因为间隙过大产生横向窜动；铰接销轴的长度略大于叉形接头的外侧总宽度，两端可以加装开口销或者轴用挡圈进行轴向固定，防止设备运行过程中销轴脱出引发传动故障。杆身部分如果是外螺纹连接结构，螺纹的有效旋合长度不小于杆身直径的1.2倍，保证螺纹连接的强度足够承受额定拉伸载荷，不会出现螺纹滑牙的问题。

实际选型应用过程中，需要先核算传动链路的最大静态拉伸载荷，再根据设备运行时的摆动频率、角位移幅度选择对应规格的接头：如果是静态固定、仅需要补偿安装误差的场景，配合间隙可以适当放大，降低加工精度要求控制成本；如果是高频往复摆动的传动场景，比如自动化设备的连杆机构、仿生机器人的关节连接，就需要提高铰接面的表面粗糙度要求，在铰接位置预留润滑脂加注通道，或者采用自润滑衬套镶嵌在铰接孔内，减少长期运行的磨损量，延长部件的使用寿命。

这类结构的建模过程中，需要重点关注配合面的公差标注，尤其是铰接孔的同轴度、杆身与铰接头部的位置度要求，很多新手建模时容易忽略形位公差的标注，导致加工出来的零件装配后出现转动卡滞、两个连接杆件不同轴的问题。另外在应力仿真环节，需要重点校核过渡圆角位置、铰接孔内侧的应力分布，根据仿真结果调整圆角大小与孔边的倒角尺寸，保证部件在额定载荷下的安全系数不低于2.5，满足工业设备的可靠性要求。不同于大载荷的工程机械转向节，这类小型指关节接头更注重结构的紧凑性与转动灵活性，在有限的安装空间内实现可靠的载荷传递与角度补偿，是小型传动机构设计中非常典型的基础连接部件。
