90度弯通双法兰连接管路构件

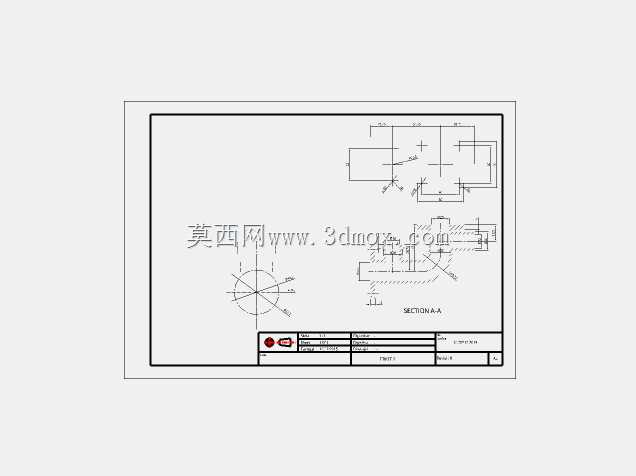

　　在工业流体输送、液压动力传输、工艺管线布设的场景里，这类带双法兰的弯通构件是管路转向衔接的核心部件，区别于焊接弯头，法兰连接的形式能在后期运维、管线改道时快速拆装，不需要对管路进行切割动火作业，在化工介质输送、车间压缩空气管网、液压站油路布设、冷却循环水系统中都有大量应用。从结构设计来看，该构件采用90度弯折的流道设计，两端分别配置方形安装法兰与圆形法兰，适配两种不同接口规格的设备或管路对接，避免了现场额外加工转换接头的工序。流道内壁做了等径过渡处理，弯折处采用大圆弧过渡结构，能减少流体在转向位置的压损，避免介质在弯折处形成涡流造成的管路振动与噪音，对于输送含微小固体颗粒的介质时，也能减少颗粒对管壁的冲刷磨损，延长构件使用寿命。

　　两端法兰的安装孔位采用对称均布设计，方形法兰的四个安装孔分布在法兰四角，圆形法兰的安装孔沿圆周方向等距排布，安装时不需要刻意调整角度对位，只要孔位对齐即可完成紧固，能降低现场安装的对位难度，提升装配效率。法兰密封面采用平面密封结构，适配常规的橡胶垫片、金属缠绕垫片等密封件，在常规压力工况下能保证足够的密封性能，避免介质渗漏。从安装边界来看，弯折段的曲率半径经过优化，既保证了流道的顺畅性，也控制了构件整体的安装占用空间，在管路排布空间受限的设备内部、机柜夹层等位置，不需要额外预留过大的转弯空间，能适配紧凑化的管线布局需求。

　　构件的壁厚根据常规工况的压力等级做了等强度设计，法兰位置的厚度略大于弯管段壁厚，能抵消法兰连接时螺栓紧固带来的局部应力，避免长期使用后法兰位置出现变形导致密封失效。在建模过程中，法兰安装孔的位置度、两端法兰的端面平行度与垂直度都做了参数化约束，能根据实际使用的管路通径、压力等级快速调整尺寸参数，不需要重新绘制整体结构，对于系列化的管路设计工作能大幅提升建模效率。实际选型使用时，需要核对两端法兰的孔位间距、法兰外径尺寸与对接部件的匹配性，同时根据输送介质的腐蚀性、工作温度选择对应的构件材质，常规工况下采用碳钢材质做表面防锈处理即可，腐蚀性介质场景可更换为不锈钢或工程塑料材质。

　　这类弯通法兰构件在实际管路系统中，除了完成管路转向的功能，还能在一定程度上补偿管路因温度变化产生的微量形变，法兰连接的间隙配合能吸收小范围的轴向与角度偏差，降低管路热胀冷缩带来的应力集中，避免管路焊缝或连接位置出现拉裂泄漏的问题。在设备集成的管路设计中，这类预制好的法兰弯通构件能减少现场的管路焊接工作量，降低现场施工的环保与安全要求，尤其在洁净车间、防爆区域等不允许现场动火的场景，采用法兰连接的预制构件能大幅缩短施工周期，同时保证管路连接的质量一致性，避免现场焊接质量不稳定带来的后期泄漏隐患。
