L型带定位孔角接安装机械支撑构件

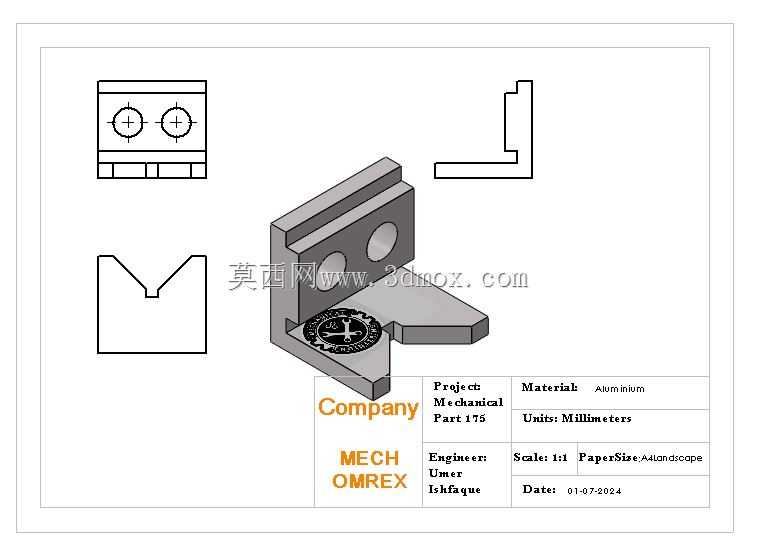

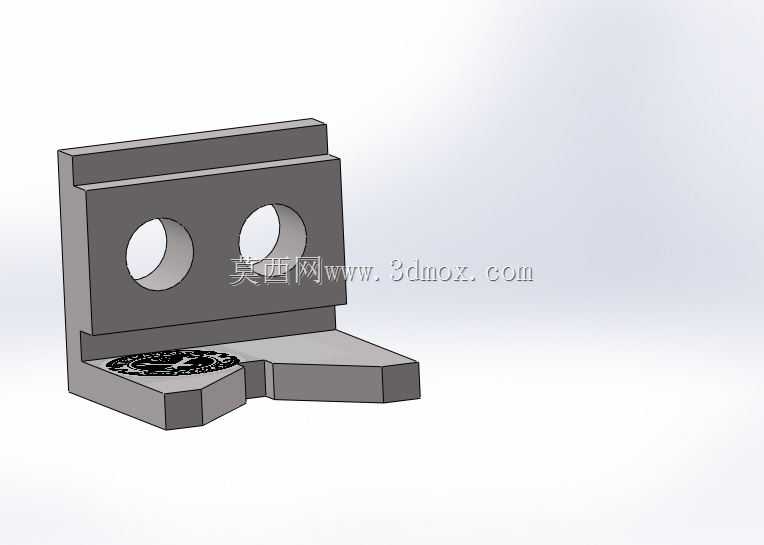

　　这类L型角接支撑构件，在各类机电设备的内部装配、工装夹具搭建、小型自动化模组的框架拼接场景中应用十分广泛，很多电源变压器周边的固定结构、小型电控柜内的元件安装位搭建，都会用到同类型的角接件来完成垂直面的连接固定。从结构功能来看，该构件的核心作用是实现两个垂直安装面之间的刚性连接，同时通过立板上预设的两个圆形定位孔，完成待固定部件的精准对位，避免装配过程中出现位置偏移，底板延伸出的平台区域可承载小型元件，或是作为相邻部件的搭接支撑面，平台上设置的齿状定位结构，能够增大接触摩擦力，防止搭载的部件在设备运行产生振动时出现滑移。

　　设计这类构件时，首先要明确安装边界的限制，两个垂直安装边的厚度需要根据承载载荷做匹配，过薄会导致连接刚性不足，设备长期运行后出现连接变形，过厚则会占用过多内部安装空间，挤占其他元件的布置位置；立板上的两个定位孔中心距需要严格匹配待固定部件的安装孔位公差，孔位的同轴度、垂直度公差需要控制在合理范围内，避免装配时出现螺栓无法穿入、对位偏差的问题。底板延伸段的长度设计，需要兼顾搭载空间需求和整体结构的抗扭性能，延伸过长会导致端部受力时出现翘曲变形，过短则无法满足搭载元件的安装尺寸要求，平台上的齿形结构齿高、齿距参数，需要根据接触面的摩擦系数要求设定，既要保证足够的防滑阻力，也要避免齿形过高导致搭载部件安装后平面度超差。

　　从安装适配性来看，该构件可通过螺栓穿过立板定位孔固定在垂直安装基准面上，底板部分可通过预留的安装孔或是压接方式固定在水平基面，两个安装面的垂直度公差直接决定了连接后两个装配面的垂直精度，在对装配精度要求较高的设备中，这类角接件的安装面平面度、相邻面垂直度公差通常需要控制在IT7级以内，避免连接后引入装配累积误差，影响整套设备的运行精度。实际选型应用时，需要先核算构件的承载能力，根据待固定部件的重量、设备运行时的振动加速度，计算连接部位的剪切力、倾覆力矩，确认构件的壁厚、材质强度是否满足载荷要求，同时要核对构件的整体外形尺寸，确认安装后不会和周边的线束、管路、其他运动部件产生干涉，尤其是立板的高度、底板延伸段的长度，需要和安装腔体内的剩余空间做匹配，避免出现安装后构件突出，影响设备外壳装配或是其他部件动作的问题。

　　这类角接支撑件虽然属于小型机械基础零件，但在整套设备的装配可靠性中起到十分关键的作用，很多设备运行过程中出现的元件松动、位置偏移问题，往往都是因为连接固定件的结构设计不合理、安装公差控制不到位导致的，在建模设计阶段，就需要充分考虑实际装配场景中的公差配合、载荷受力、安装空间限制等因素，不能只按照理想尺寸做结构绘制，要预留合理的装配调整间隙，同时保证结构的刚性满足长期运行的要求。
