计算器按键面板二维结构设计图纸

项目分类:通用机械零部件 发布时间:2024-12-23 ID:866536

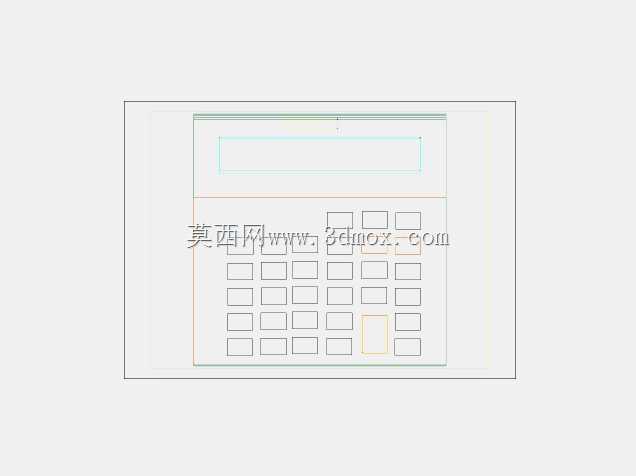

  • 计算器按键面板二维结构设计图纸

  从设备实际用途出发,计算器的核心功能是完成数值输入与运算指令触发,面板上的按键区域做了明确的功能划分:上方预留的长条区域是显示屏安装位,下方的矩阵按键区,左侧四列对应数字0-9、小数点及基础运算符号,最右侧单列预留了功能确认、清除等扩展按键位,每个按键的轮廓尺寸都按照常规指尖操作的接触范围设定,单个按键的有效触压区域边长控制在12mm左右,按键之间预留2mm的间隙,避免操作时出现相邻按键误触的问题,这一尺寸设定完全符合人机工程学中指尖操作的最小间距要求,不管是日常办公快速敲击输入,还是工业场景戴薄劳保手套操作,都能保证触压准确率。日常接触的计算器产品,其按键面板的结构合理性直接决定整机操作手感与使用寿命,这份二维结构图纸完整还原了常规桌面型计算器的按键排布与面板轮廓,可作为电子类输入设备结构设计阶段的参考底稿。从实际应用场景来看,这类计算器按键面板结构不仅适配常规办公、教学场景的桌面计算器,也可作为工业控制终端、小型检测设备操作面板的排布参考——很多工业现场的简易参数输入终端,按键逻辑与计算器高度重合,都是采用矩阵式按键布局,兼顾数字输入、功能指令触发的需求,这份图纸里的按键间距、区域划分逻辑,完全可以迁移到这类工业操作面板的前期方案排布中。

  在设计思路层面,这份图纸采用了规整的矩形外轮廓,整体面板的长宽比例接近4:3,适配常规桌面计算器的壳体安装尺寸,外边缘预留了10mm宽的安装压边,可直接嵌入计算器上壳的预留槽位,压边上可根据实际装配需求布置超声焊接筋或者双面胶粘贴位,不需要额外调整轮廓就能适配常见的卡扣式、粘接式两种面板装配工艺。按键区域的排布没有做多余的异形切割,所有按键轮廓均采用圆角矩形,圆角半径统一为1mm,既避免直角边缘应力集中导致的按键卡滞,也能降低模具加工时的电极损耗,不管是后续做硅胶按键开模,还是做薄膜按键的丝印裁切,规整的轮廓都能大幅降低加工难度。从外形尺寸与安装边界来看,这份图纸绘制的面板整体宽度为120mm,整体高度为160mm,厚度方向预留1.5mm的面板基材空间,适配ABS注塑面板或者PVC薄膜面板的常规厚度;显示屏安装位的内轮廓尺寸为100mm*20mm,距离面板上边缘15mm,刚好适配常规8位、12位数字段码屏的安装尺寸,屏幕区域下方预留3mm的遮光条安装空间,避免屏幕背光漏光到按键区域影响观感。

  按键矩阵的整体排布起始位置距离面板左边缘20mm,距离屏幕下边缘25mm,横向5列按键总宽度为80mm,纵向5排按键总高度为100mm,每个按键的安装孔位都做了中心标记,后续做PCB板的按键触点排布时,可以直接对齐这些中心标记布置锅仔片或者轻触开关,不需要重新计算坐标间距,能大幅缩短结构设计与硬件设计的对齐周期。值得注意的是,图纸里在第四列第四行的位置预留了一个尺寸稍大的按键位,对应常规计算器的“等于”功能键,这个按键的触压区域比普通数字键大30%,符合高频操作按键的尺寸优化逻辑,用户在连续输入运算式后,不需要精准定位就能快速触碰到确认按键,这一细节设计也可以迁移到其他工业操作面板的高频功能键设计中,比如设备的启动、确认按键,都可以适当放大触压区域,降低操作失误率。

  另外,整个面板的轮廓没有做尖锐的外角,四个边角都做了R3的圆角处理,既避免装配时划伤操作人员,也能减少面板受外力冲击时的边角碎裂风险,适配日常桌面设备可能出现的跌落、磕碰场景。从结构适配性来看,这份图纸的按键排布逻辑兼容两种常见的按键方案:如果采用硅胶按键方案,每个按键的中心间距为16mm,刚好匹配硅胶按键的连体裙边尺寸,按键的行程空间预留3mm,满足硅胶按键2-2.5mm的常规按压行程需求;如果采用薄膜按键方案,面板的平面度要求可以通过图纸的轮廓基准直接标注,不需要额外调整按键位置就能适配薄膜线路的印刷间距。对于结构设计从业者来说,这类基础输入设备的二维结构底稿,不需要从零开始排布按键坐标、核算操作间距,只需要根据具体产品的功能需求调整个别按键的位置、增减功能键位,就能快速生成适配不同场景的操作面板方案,比如调整按键数量适配简易密码输入面板,或者调整屏幕区域尺寸适配带图形显示的智能计算器面板,都能在这份基础结构上快速迭代,减少前期方案阶段的重复绘图工作量。
