双凸台带筋安装固定支座结构设计

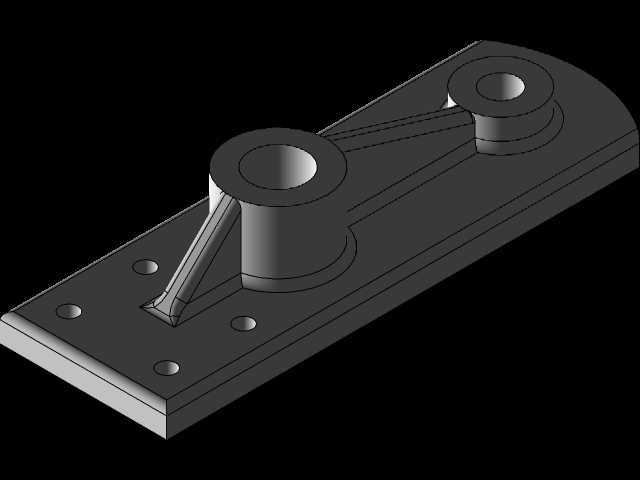

　　该安装支座属于设备连接类通用五金构件，在各类工业设备、工装夹具、小型机电装置的机架拼接、部件定位场景中应用广泛，主要承担两个垂直方向轴类零件的承载定位，同时作为中间连接构件将上部功能组件与底部安装基面牢牢固定，避免设备运行过程中出现部件移位、振动松脱的问题。从结构设计逻辑来看，构件整体采用矩形平板作为安装基底，基底上均匀排布6个沉头安装孔，孔位沿平板长度方向对称分布，安装时可通过内六角螺栓穿过沉孔将整个支座固定在设备台面、机架型材或者预制安装基面上，沉孔设计可保证螺栓头部完全埋入平板表面，不会出现凸起干涉上部组件装配的问题。

　　基底上方设置两个高度不同的圆筒状凸台，凸台内孔为同轴通孔，用于穿装定位销轴、导向轴或者小型转动轴，两个凸台的中心距经过严格尺寸校核，可匹配对应跨距的连杆、摇臂类传动零件的装配需求，保证轴类零件装入后同轴度误差控制在机械装配允许的公差范围内。考虑到较高凸台在承受径向载荷时容易出现根部应力集中断裂的问题，设计时在高凸台与安装基底之间增设了三角形加强筋结构，筋板同时连接凸台侧壁与平板上表面，可有效分散凸台承受的侧向载荷，将应力传导至整个安装基底，大幅提升凸台的抗弯折、抗冲击能力，即使在设备频繁启停、存在交变载荷的工况下，也能避免凸台根部出现疲劳裂纹。

　　整个构件的外形边界规整，无复杂曲面或者异形突出结构，安装时不需要提前在基面上加工特殊避让槽，仅需按照孔位坐标预制对应螺纹孔或者通孔即可完成装配，安装边界的预留尺寸可根据实际使用场景调整，平板厚度、凸台高度、内孔直径、筋板厚度这些参数都可以根据实际承载需求做参数化修改，适配不同载荷等级、不同轴径的装配需求。从实际使用场景来看，这类支座常被用在小型自动化设备的导向机构安装、教学实验台的构件拼接、小型工装的定位组件固定等场景，相比一体式铸造的支座，这种结构的加工难度更低，既可以采用整块铝坯或者钢坯通过铣削加工成型，也可以采用3D打印快速制作样件做装配验证，加工过程中不需要特殊工装，普通三轴数控铣床即可完成全部特征的加工，生产周期短，制造成本可控。

　　设计过程中特意对所有锐边做了倒钝处理，避免装配过程中划伤操作人员，同时凸台端面与内孔的垂直度、安装平板上下表面的平面度都做了形位公差约束，保证轴类零件装入后不会出现卡滞、偏磨的问题，沉孔的深度也经过核算，保证螺栓拧紧后头部不会高出平板表面，同时有足够的螺纹啮合长度保证连接强度。两个凸台的高度差是根据配套传动件的运动行程设计的，可避免传动件运动过程中与安装平板发生摩擦干涉，加强筋的厚度设置为凸台壁厚的1.2倍，既不会因为筋板过薄导致加强效果不足，也不会因为筋板过厚导致加工时材料浪费、构件整体重量过大。对于需要轻量化设计的场景，还可以在安装平板非安装区域做减重槽设计，在不影响整体结构强度的前提下降低构件自重，适配对重量有严格要求的移动设备、机载组件的装配需求。
