圆形桌面式简易无线充电装置结构设计

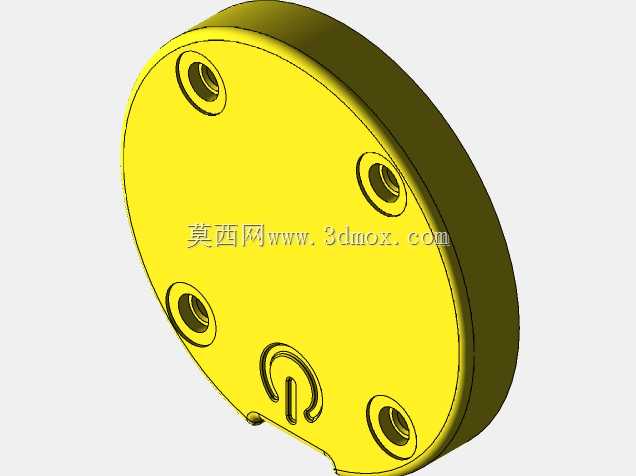

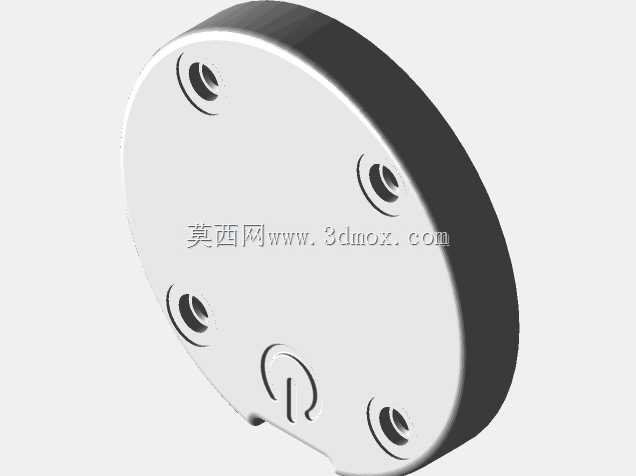

这款圆形无线充电装置的结构设计，核心围绕桌面近场磁感应能量传输的实际使用需求展开，整体采用扁平圆盘式的外形布局，厚度控制在适配桌面摆放的合理区间，不会占用过多垂直空间，放置在办公桌、床头柜、车载置物台等场景时，不会对周边物品摆放造成干涉。从结构布局来看，装置上盖均匀分布四个沉头安装孔，孔位深度与螺丝帽厚度完全匹配，装配后螺丝端面不会突出上盖表面，避免放置待充电设备时出现刮蹭，同时四个孔位呈圆周对称排布，装配时可实现均匀受力，长期使用不会出现上盖翘边、接缝不均的问题。上盖表面预留的电源标识区域采用下沉式结构设计，既可以通过丝印或贴膜标注电源状态提示，也能在该位置下方预留指示灯安装位，让光线透过半透材质透出，直观反馈充电工作状态，不会因为凸起结构影响待充电设备的平稳放置。

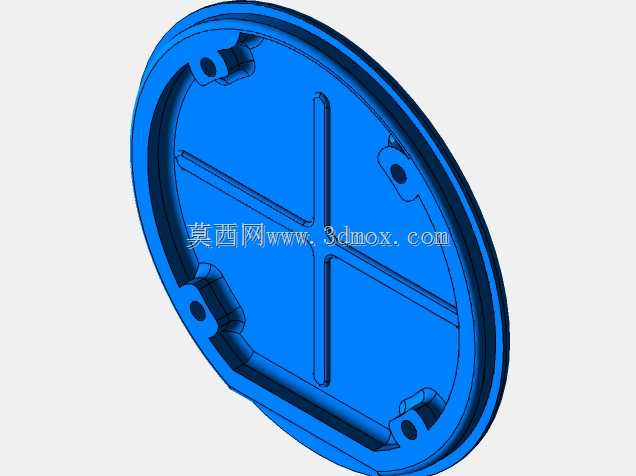

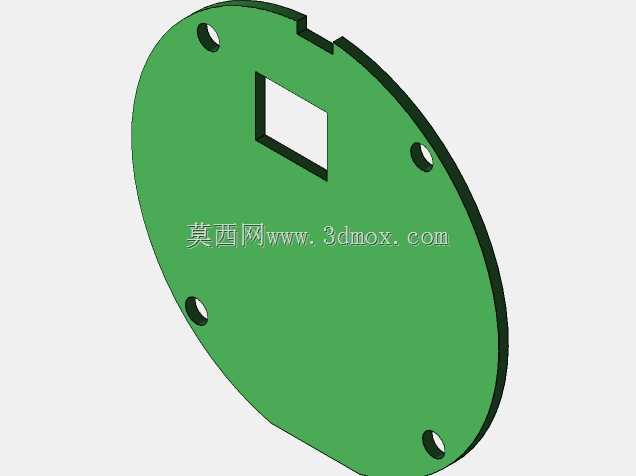

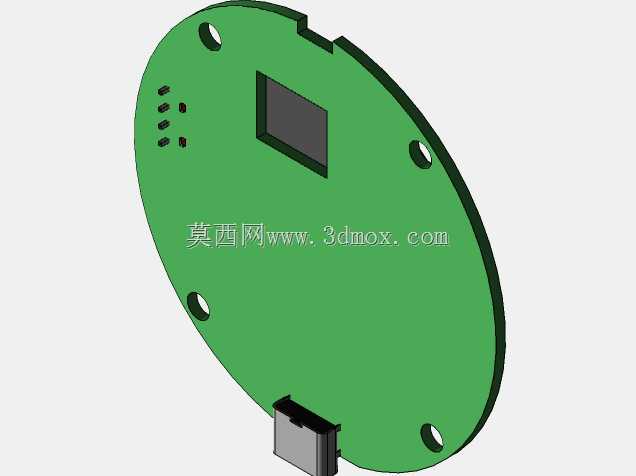

从实际应用场景出发，这款装置的结构设计充分考虑了日常使用的各类细节：圆盘边缘做了小半径圆角过渡，没有尖锐棱角，日常拿取、挪动时不会划伤手部，也不会磕碰周边的数码产品外壳；整体外壳采用上下盖扣合加螺丝紧固的装配方式，既可以保证内部线圈、电路板的密封防护，避免日常使用中灰尘、泼溅的液体进入内部造成电路故障，也方便后期维修时快速拆解，不需要破坏性拆卸就能更换内部元件。内部的线圈安装位预留了标准的圆形沉槽，槽体尺寸与常用的Qi标准无线充电发射线圈完全匹配，线圈安装后不会出现径向窜动，保证发射线圈与待充电设备接收线圈的对位精度，减少能量传输过程中的偏移损耗，提升充电效率。电路板安装位设置在线圈旁的侧方区域，预留了足够的走线空间与散热间隙，避免工作时电路板发热堆积，影响元件使用寿命。

设计过程中，安装边界的考量覆盖了多场景使用需求：装置底部预留了防滑胶圈的安装槽，胶圈安装后突出底面0.5mm左右，放置在光滑的桌面、玻璃台面时不会出现滑动，待充电设备放置上去取放时，装置本身不会跟着移位；侧边预留了Micro USB或者Type-C接口的开孔，开孔位置距离底面有足够高度，插接线材时不会被桌面顶住，线材弯折角度控制在合理范围，延长线材使用寿命。整体结构的壁厚设计均匀，既保证了外壳的结构强度，日常放置手机、耳机盒等重量的设备不会出现形变，也不会因为壁厚过大造成材料浪费，适配注塑量产的工艺要求，不会出现壁厚不均导致的缩水、翘曲等成型缺陷。

从功能实现的结构匹配来看，这款装置的内部空间预留了足够的电路布局区域，除了基础的发射线圈与驱动电路板，还可以根据需求加装异物检测线圈、温度传感器等元件，实现金属异物检测、过温保护等附加功能，不需要大幅修改外壳结构就能完成功能迭代。上盖的平面度控制在合理公差范围内，待充电设备放置时可以与上盖表面保持均匀间隙，不会因为局部凸起造成线圈间距过大，影响能量传输效率。四个安装孔的位置避开了内部线圈与电路板的排布区域，打螺丝固定时不会触碰到内部元件，降低装配过程中的损坏率。整体结构没有复杂的倒扣、异形结构，模具结构简单，量产时成型周期短，装配工序少，适合批量生产推广，能够满足日常消费类电子设备的无线充电使用需求，适配手机、无线耳机盒、小型智能穿戴设备等多种支持无线充电的数码产品。
