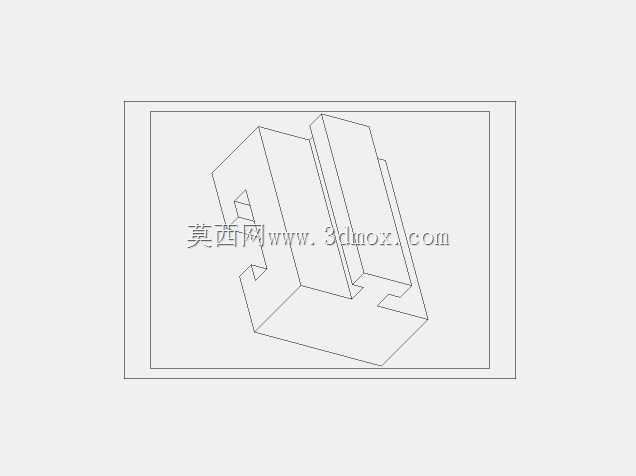

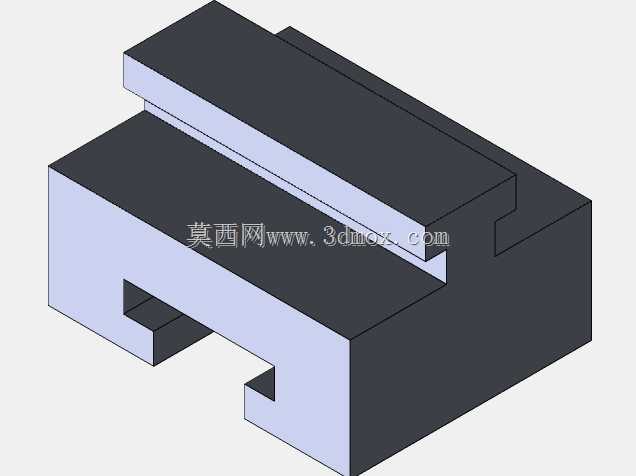

电源变压器铁芯叠装结构练习构件

　　这个构件是面向电源变压器铁芯结构入门练习的建模对象，对应小功率工频电源变压器的核心磁路部分的叠装配合结构，日常在低压小功率供电场景里，这类插片式铁芯结构是最常见的磁路载体，常见于小型家电供电模块、工控板卡辅助电源、老式线性电源适配器内部，承担着电磁转换过程中约束磁感线、降低磁阻、提升能量转换效率的核心作用。从实际功能来看，这类对插叠装的E型与I型铁芯结构，是通过硅钢片交错叠压的方式，减少交变磁场下的涡流损耗，两片构件的配合面需要保证贴合紧密，避免气隙过大导致空载电流升高、变压器发热异常的问题，建模时特意还原了插合位置的止口结构，对应实际生产中铁芯插片的定位特征，保证叠装后E片与I片的对接面齐平，不会出现片间错位导致的磁路截面积减小问题。

　　设计思路上完全贴合实际生产中的铁芯加工逻辑，没有做多余的装饰性特征，所有的几何结构都服务于装配配合与磁路导通需求：外侧的直角边对应铁芯叠装后的夹持边界，后续生产中配套的骨架、绕组、夹件都要以这个外轮廓作为安装基准，中间的缺口位置是绕组骨架的安装空间，建模时预留的插合间隙对应实际硅钢片叠厚的公差累积，保证实际装配时E片与I片能够顺利插合，不会出现过盈卡滞或者间隙过大的问题。

　　从安装边界来看，这个构件的外形尺寸适配常规小功率变压器的安装空间，底部的凸台结构对应电路板安装时的定位卡槽，能够直接卡在PCB的预留开孔位置，不需要额外的固定支架就能完成初步定位，顶部的平面是夹件的施压面，后续装配时通过夹件的压力把叠片压紧，避免工作过程中硅钢片振动产生工频噪音。实际建模练习时，这个构件能帮助初学者掌握对称结构建模、配合止口设计、装配公差预留的基础技能，对应电工设备结构设计里最基础的磁路构件设计逻辑，做这类练习的时候不能只追求外形相似，要结合实际铁芯的工作原理去核对每个结构的作用：比如插合面的粗糙度要求、叠片方向的错位设计、外形尺寸与配套骨架的匹配关系，这些细节都是实际生产中直接影响变压器性能的关键点。

　　很多初学者做这类构件建模的时候容易忽略配合间隙的预留，把两个零件做成完全零间隙的贴合，实际生产中硅钢片有厚度公差，叠压后有累积误差，零间隙的设计根本无法完成装配，还有的会把中间的窗口尺寸做小，导致预制好的绕组骨架无法套入，这些都是脱离实际生产的常见问题，这个练习构件的结构比例完全参照量产小功率变压器的铁芯尺寸设定，窗口面积、铁芯截面积、插合止口的深度都符合常规设计规范，练习的时候可以顺着这个结构去推演整个变压器的装配流程：先绕制骨架绕组，再交错插装E型硅钢片，最后插装I型片并压紧固定，整个过程的装配边界都能通过这个模型的结构对应上。另外这个结构的外形没有做圆角或者倒角处理，也是对应实际硅钢片冲压后的直角特征，冲压生产中硅钢片的边缘是冲裁断面，不需要额外的倒角工序，建模时保留直角特征更贴合实际加工的状态，也能让练习者理解电工钢片冲压加工的工艺特点，不需要做多余的工艺特征添加。
