低风阻单座方程式F1赛车造型设计

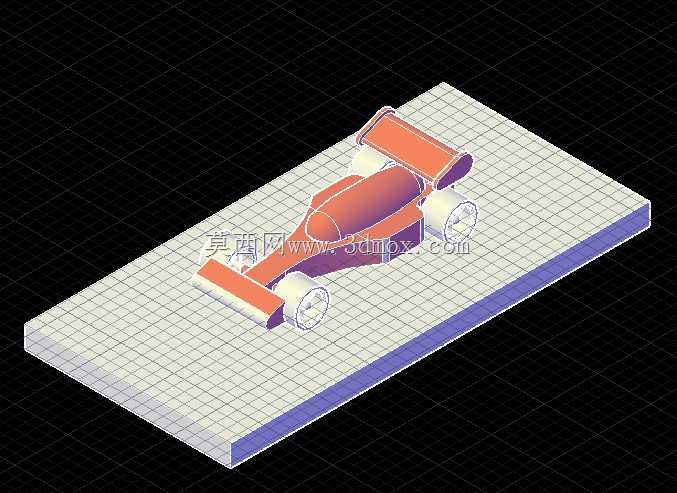

本次完成的方程式赛车造型设计，核心围绕场地竞速场景的实际使用需求展开，在结构布局上优先适配铺装赛道的高速行驶工况，整体采用单座开轮式的经典方程式布局，能够在保证驾驶员操作空间的前提下，尽可能压缩车身迎风截面，降低高速行驶过程中的空气阻力。从实际工程落地的角度出发，设计阶段首先明确了整车的安装边界与尺寸约束：整车总长控制在适配青少年科教类模型制作、桌面展示场景的合理区间，轮距设定匹配标准赛道沙盘的车道宽度，前后悬长度经过反复调整，避免转向过程中轮胎与车身覆盖件发生运动干涉，前翼宽度与车身最大宽度保持一致，既满足空气动力学下压力的生成需求，也不会超出赛事规则对于车身外廓的限制要求。

在功能特性的设计上，前翼采用多层翼片结构，能够在车头位置梳理迎面气流，将一部分气流导向车身两侧为轮胎散热，另一部分气流通过车身侧箱的导流通道导向车尾，配合尾翼的多层翼板结构，在高速行驶时为前后轴提供足够的下压力，保证轮胎与地面的抓地力，避免高速过弯时出现侧滑。车身中部的单体壳结构采用流线型过渡，覆盖驾驶舱与核心动力区域，表面没有多余的凸起结构，尽可能减少气流在车身表面形成的紊流，降低风阻系数。车轮采用开放式布局，搭配宽幅轮胎造型，还原真实F1赛车的轮胎接地面积设定，能够直观体现竞速车辆的抓地性能设计逻辑，轮毂的辐条造型也经过简化处理，在保证视觉还原度的前提下，降低模型制作时的结构复杂度，适配3D打印、切削加工等多种制作工艺的成型要求。

设计思路上没有完全照搬现有量产F1赛车的复杂结构，而是针对教学展示、模型制作的使用场景做了适配优化：去掉了真实赛车上复杂的悬挂拉杆、电子传感器等细碎结构，保留核心的空气动力学造型特征与整车比例关系，既能够让学习者清晰理解方程式赛车的布局逻辑，也不会因为结构过于细碎导致制作难度陡增。尾翼采用高位安装设计，与后轴位置保持对应，能够让下压力直接作用在后轮接地点附近，提升动力输出时的轮胎抓地效率，尾翼端板的造型做了圆弧过渡，避免尖锐边角在模型使用过程中造成磕碰损伤。侧箱部位的造型做了内收处理，既能够为气流提供顺畅的流通通道，也预留出了动力模块、电池组件的安装空间，如果需要制作动态遥控版本，不需要大幅修改车身结构就可以完成元器件的布置。

从结构安装的角度考量，整车所有外覆盖件都采用等壁厚设计，壁厚均匀适配3D打印的成型要求，不会出现局部壁厚过薄导致的打印失败，也不会因为壁厚过厚增加不必要的重量。车身与底盘的连接位置预留了定位卡扣结构，不需要额外使用粘接剂就可以完成上下部分的装配，方便后期拆解调整内部结构。前后翼与车身的连接位置做了加强筋处理，避免模型搬运过程中翼片发生断裂，轮胎与轮轴的配合采用标准的孔轴配合公差，既能够保证轮胎转动顺畅，也不会出现松脱掉落的问题。整车的重心位置经过布局调整，落在前后轴中间偏后的位置，与真实F1赛车的重心分布保持一致，静态展示时能够保持稳定的支撑状态，制作动态版本时也能够获得更好的操控稳定性。

在实际应用层面，这个造型既可以作为机械设计教学的案例素材，帮助学习者理解空气动力学在车辆设计中的应用逻辑，也可以作为文创展示、沙盘场景的配套模型，还能够作为车辆造型设计的初始原型，在此基础上调整翼片角度、车身线条，衍生出不同风格的竞速车辆设计。整个设计过程没有添加冗余的装饰性结构，所有造型特征都服务于空气动力学性能与结构实用性，每一处曲面的过渡都经过曲率检查，保证曲面顺滑没有突兀的折角，既符合工程设计的严谨性要求，也还原了F1赛车的速度感与力量感。
