储油功能集成式油底壳结构设计

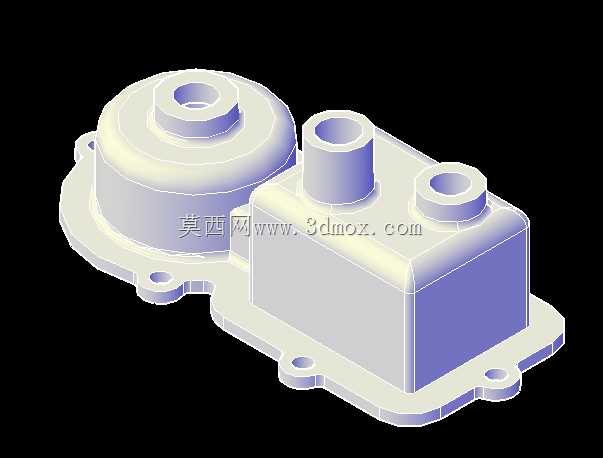

　　在小型动力单元、紧凑型机电设备的润滑系统布局中，油底壳作为储油与油路衔接的核心承载部件，其结构合理性直接影响整机润滑回路的可靠性与装配维护效率。本次设计的油底壳采用一体化铸造成型思路，将主储油腔体、多管路接口、安装定位法兰整合为单一整体结构，避免了多件拼接带来的密封失效风险，同时压缩了部件整体占用的安装空间，适配小功率机电设备紧凑化的布局需求。从功能实现层面看，该油底壳核心承担润滑介质存储功能，腔体内部做了平滑过渡的曲面设计，不存在直角积油死角，设备运行过程中润滑油回流时可顺着腔体内壁顺畅汇入储油区，避免局部残油变质影响润滑介质使用寿命。

　　腔体上方设置的三个不同口径的凸台接口，分别对应注油、回油、液位检测三个功能通路，接口处预留了标准密封件安装槽位，装配时可直接适配对应规格的O型密封圈，无需额外加工密封面，降低现场装配的工序复杂度。安装边界层面，该油底壳底部法兰沿腔体轮廓延伸布置，法兰上共设置四个对称分布的安装通孔，孔位公差按照IT7级精度设计，可直接与设备主体的安装定位柱配合，装配时无需额外调整对位，法兰面与设备贴合处预留0.15mm的密封胶涂布余量，既保证密封可靠性，又不会因胶层过厚导致装配后部件出现倾斜偏移。设计过程中针对腔体壁厚做了梯度优化，主体储油腔壁厚设置为3mm，接口凸台与法兰安装位置局部加厚至5mm，在保证整体结构强度、承受设备运行振动不出现开裂变形的前提下，尽可能压缩部件整体重量，降低设备整体负载。腔体左侧的圆形凸起结构为独立的旁通储油腔，与主腔体通过底部的通油孔连通，可在设备倾斜运行时存储部分润滑介质，避免主腔体油面波动导致油泵吸空，适配存在一定倾斜角度安装的小型机电设备使用场景。

　　从实际装配适配性来看，该油底壳的整体外轮廓尺寸充分考虑了周边部件的避让需求，法兰边缘做了R2的圆角过渡，不会在装配过程中刮伤周边的线束或管路，接口凸台的高度统一设置为12mm，既保证管路接头安装时有足够的旋合长度，又不会因凸台过高增加部件整体高度，占用设备上部的布局空间。结构细节上，所有腔体内部的棱边均做了R1的圆角处理，避免应力集中导致部件在长期冷热交变工况下出现裂纹，法兰安装孔位置做了局部沉台设计，装配时螺栓头可完全沉入沉台内，不会突出法兰表面影响部件与设备主体的贴合度。

　　针对润滑系统的日常维护需求，该油底壳的腔体底部设置了向放油口位置倾斜的导油斜面，坡度为3度，更换润滑油时可将腔体内的旧油完全排空，不存在残留旧油混合新油加速介质变质的问题。注油接口的口径设置为20mm，可适配常规的加油壶直接注油，无需额外加装漏斗，提升日常维护的操作便捷性。回油接口正对腔体内部的挡油板位置，润滑油回流时不会直接冲击油面产生大量气泡，避免气泡进入油泵导致润滑系统供油压力不稳定。液位检测接口设置在腔体侧面的标准液位高度位置，可直接安装浮球式液位传感器，实时监测腔体内的润滑油存量，当油位低于安全阈值时可及时触发设备报警，避免因缺油导致设备运动部件出现干磨损坏。
