固定翼式小型无人飞行器结构设计方案

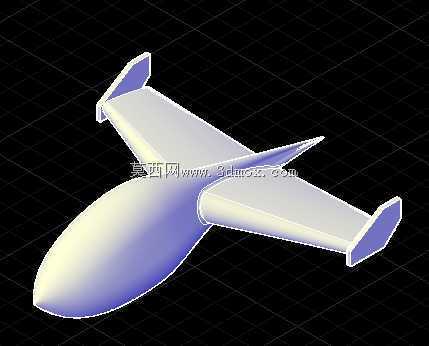

　　这款固定翼构型的无人飞行器，主要面向低空测绘、小范围区域巡检、轻载荷物资投送这类民用作业场景设计，整体采用流线型水滴状机身布局，在低速巡航状态下能有效降低空气阻力，减少动力单元的能耗输出，提升单次作业的续航时长。从结构设计逻辑来看，机身主体采用一体化流线曲面设计，机头位置做了圆弧收窄处理，能够在飞行过程中引导气流平顺流过机身表面，避免出现大面积气流分离导致的飞行失稳问题，同时机头预留的载荷舱空间，可以根据不同作业需求搭载可见光摄像模块、红外探测模块或者轻量的物资挂载结构，适配不同场景的使用要求。机翼采用上单翼布局设计，翼身融合位置做了平滑过渡处理，既能够提升机翼与机身连接位置的结构强度，减少飞行过程中连接部位的应力集中，

　　也能进一步优化整机的气动效率，机翼后缘与机身尾部的垂尾、平尾结构形成稳定的气动控制面，垂尾布置在机身尾部两侧，能够在飞行过程中提供足够的航向稳定性，平尾与机翼保持平行布局，为整机提供俯仰方向的控制力矩，保证飞行姿态调整的响应精度。在安装边界与尺寸适配方面，整机的翼展与机身长度比例控制在1.2:1左右，这个比例能够在低速飞行状态下兼顾升力系数与操控灵活性，机身底部预留了标准的载荷安装接口，接口位置距离机身重心点的偏差控制在5毫米以内，避免挂载载荷后出现整机重心偏移过大影响飞行平衡的问题，机翼与机身的连接位置采用快拆式结构设计，不需要复杂工具就能完成机翼的拆卸与安装，方便设备的运输与现场快速组装。从实际使用场景的适配性来看，

　　这款结构设计的无人飞行器不需要专用的起降跑道，在平整的硬质路面、草地甚至经过平整的临时场地都能完成滑跑起降，机身曲面的蒙皮结构设计预留了传感器走线的内部通道，所有机载线路都可以布置在机身内部，避免外露线路在飞行过程中受到气流冲击或者外界杂物剐蹭出现损坏，尾翼的操纵面连接位置做了密封处理，能够在小雨或者轻度扬尘的环境下正常作业，不会因为外界杂物进入操纵连接结构导致卡滞。在结构强度设计上，机身主体的受力框架沿着纵向布置，从机头载荷舱位置一直延伸到尾翼连接点，形成连续的受力传力路径，机翼内部的翼梁采用贯通式设计，两侧机翼的受力能够通过翼梁直接传递到机身主框架上，在遇到突发气流扰动或者轻度碰撞的时候，能够将局部受力快速分散到整个机身结构上，

　　避免局部应力过大导致结构损坏。起落架的安装位置布置在机身重心靠前的位置，滑跑起降过程中能够保持机身的俯仰稳定性，避免出现拿大顶或者侧翻的问题，机身尾部的尾椎位置做了收尖处理，能够减少尾部的涡流阻力，进一步提升巡航状态下的飞行效率。针对不同作业场景的改装需求，机身侧面预留了设备检修口，检修口采用卡扣式密封设计，日常维护机载设备、更换电池或者调整载荷的时候不需要拆解整个机身蒙皮，能够大幅提升外场作业的维护效率，机翼的翼型选用低速高升力翼型，在飞行速度较低的状态下依然能够获得足够的升力，降低起降阶段的滑跑距离，同时也能让飞行器在低速巡航状态下保持更稳定的飞行姿态，适配航拍、测绘这类需要稳定飞行平台的作业需求。
