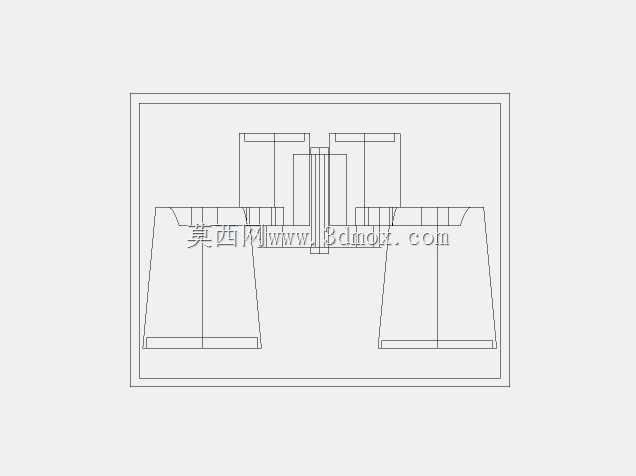

双筒手持观测望远设备结构建模

　　镜筒主体做了等径的圆筒结构设计，筒壁厚度按照民用便携产品的常规取值做了等比例还原，既能够容纳内部的物镜、目镜、调焦透镜组的安装空间，也不会因为筒壁过厚增加整体重量，镜筒的前后端面预留了镜片安装的止口位，端面的平面度基准在建模时做了约束，保证后续镜片装配时不会出现光轴偏移的问题。中间连接桥的位置预留了调焦轮的安装空间，虽然这个练习模型没有做内部调焦机构的细化，但外部的安装边界尺寸完全参照常规手持双筒望远镜的参数设定，调焦轮的操作位置刚好落在人手持握时食指的自然活动范围内，不需要刻意调整手型就能完成焦距调节操作。日常户外勘测、赛事观览、远距离目标观测场景中，双筒结构的手持观测设备始终是普及率极高的光学器材，这款建模作品完整还原了民用便携双筒望远镜的主体结构特征，没有做冗余的装饰性设计，完全围绕实际使用中的握持手感、镜筒对位精度、结构强度需求做几何还原。从结构布局来看，模型采用对称式双镜筒排布，中间的连接桥体做了一体化的曲面过渡，既保证两个镜筒的光轴平行度基准，也适配人手握持时虎口的贴合弧度，避免长时间持握产生硌手的不适感。

　　从安装边界来看，两个镜筒的中心距按照成年人的平均瞳距范围做了适配，镜筒的外轮廓做了微小的锥度处理，靠近目镜的一端直径略小于物镜端，既符合光学透镜组的安装尺寸递进逻辑，也能让观测时眼部贴合的位置更舒适，不会因为筒壁边缘剐蹭眼眶。镜筒外侧没有做突出的装饰性凸棱，所有的曲面过渡都做了圆角处理，避免携带时剐蹭背包内衬，也能减少跌落时的应力集中点。建模过程中优先保证了对称结构的几何精度，两个镜筒的同轴度、连接桥与镜筒的装配基准面都做了几何约束，避免出现镜像后特征错位的问题，所有的壁厚都保持均匀，没有出现局部壁厚突变的情况，完全符合注塑类民用光学产品的成型工艺要求。

　　从实际使用的功能逻辑出发，这种结构的双筒望远镜不需要额外的支撑结构，单手握持时重心落在连接桥的中心位置，不会出现前端下坠的情况，长时间举持观测的疲劳感更低。镜筒的物镜端预留了遮光罩的安装卡位，虽然模型中没有附带遮光罩零件，但卡位的尺寸边界已经预留，后续扩展配件时不需要修改主体结构。目镜端的轮廓做了内收的弧度，刚好适配人眼眼眶的轮廓，观测时可以稳定贴靠，避免周围杂光进入视线影响观测效果。整个模型的结构拆分逻辑清晰，连接桥与两个镜筒的配合面做了精准的分型处理，如果后续要做结构拆分建模，可以直接基于现有曲面拆分出左右镜筒、连接桥、调焦轮座几个独立零件，不需要重新调整整体轮廓。

　　对于光学器材结构设计的从业者来说，这个模型可以作为民用便携双筒望远镜的基础结构模板，调整镜筒直径、中心距参数就可以衍生出不同倍率、不同适用人群的产品结构，比如针对儿童使用的场景可以缩小镜筒中心距、减小整体尺寸，针对户外专业观测的场景可以增加镜筒壁厚、提升结构抗冲击性能。建模时没有做过多的细节修饰，所有的几何特征都服务于实际功能需求，没有为了视觉效果添加无意义的纹理或者凸起，完全贴合工业结构建模的实用原则，每个曲面的曲率、每个圆角的大小都有对应的工程依据，比如连接桥位置的圆角半径按照握持时的受力分布设定，受力较大的位置圆角更大，分散应力的同时提升握持舒适度，镜筒端面的圆角半径较小，保证镜片安装时的定位精度，不会因为圆角过大导致镜片装配后出现松动。
