十字关节连接结构三维建模设计

这类十字铰接关节结构，在工业传动、工装夹具、小型联动机构里的应用场景十分广泛，但凡需要实现两个正交方向的角度偏转、同时传递一定载荷的连接位置，都能见到这类结构的变体。不同于大负载的工业万向联轴器，这款小型十字关节更偏向轻载工况下的角度补偿，比如小型自动化设备的连杆联动、检测工装的角度调节支座、教学演示用的传动机构组件，都能用到这类结构。从实际功能来看，这个结构的核心作用是在两个连接部件之间，实现绕两个互相垂直轴线的小角度转动，补偿安装过程中出现的同轴度误差、角度偏差，避免刚性连接带来的应力集中，防止连接部位在设备运行过程中因为错位出现疲劳断裂。

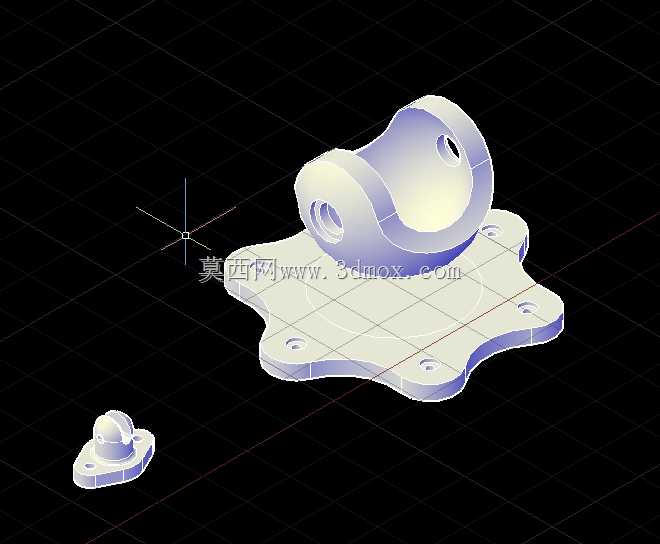

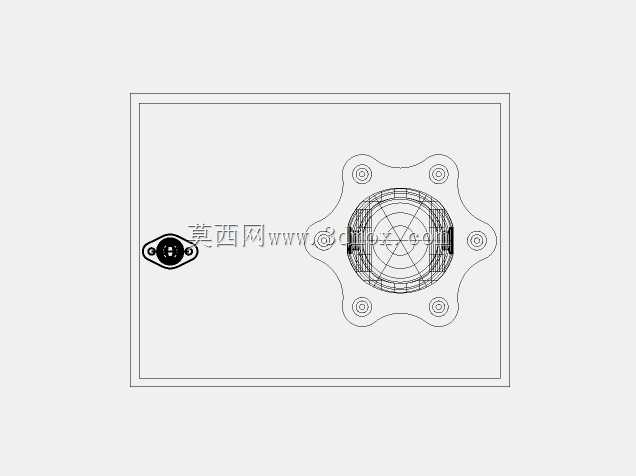

从结构设计的思路上拆解，整个部件分为带安装法兰的底座、十字铰接主体、配套的小型连接端头三个部分。底座采用六瓣式的法兰安装面，每个安装凸耳上都预留了沉头安装孔，这种设计的好处是安装时可以从多个角度选择固定位置，不需要严格对齐孔位方向，在狭小安装空间里的适配性更强，沉头孔的设计可以让安装螺栓的头部完全埋入法兰面内，不会突出表面干涉其他部件的运动轨迹。法兰底座和上部铰接座是一体化设计，铰接座部分做了两个同轴的销孔，用来穿装铰接销轴，和十字关节的一个转动副配合，销孔的位置做了局部加厚处理，避免销轴受力时出现孔壁变形，提升铰接部位的抗挤压能力。

十字关节的主体部分做了圆滑过渡的弧面外形，没有尖锐的棱角，一方面是避免应力集中，让载荷在关节部位均匀传递，另一方面也能减少转动过程中和周边部件的剐蹭。两个正交方向的销轴孔保持严格的垂直度公差，这是整个关节功能实现的核心，如果两个孔的垂直度超差，转动过程中就会出现卡滞、磨损不均的问题，建模的时候需要严格约束两个孔的轴线位置度，保证转动时的顺畅度。和主体配套的小型连接端头，结构和底座端的铰接座一致，同样带两孔铰接位和小型安装法兰，可以和其他连杆部件连接，实现完整的双自由度铰接功能。

从安装边界的尺寸逻辑来看，法兰底座的最大外轮廓直径要根据配套的安装空间确定，安装孔的中心圆直径需要匹配常用的安装孔距标准，沉头孔的尺寸适配M3到M4规格的内六角螺栓，满足轻载场景下的固定强度需求。铰接部位的销轴直径和关节主体的厚度比例控制在1:3左右，既保证销轴有足够的抗剪切强度，也不会让关节整体过于笨重。关节的最大偏转角度控制在正负15度范围内，这个角度范围可以覆盖绝大多数轻载联动场景的补偿需求，同时避免偏转角度过大导致的销轴脱出、结构卡死问题。

在实际建模过程中，需要重点关注几个配合部位的公差设置：铰接销和销孔之间采用间隙配合，预留合适的转动间隙，避免因为加工误差导致转动卡滞；法兰安装面的平面度需要控制在合理范围内，保证安装后底座不会出现翘曲，影响铰接部位的同轴度；所有的棱边都做了R0.5到R1的圆角处理，除了降低应力集中的风险，也能避免加工和装配过程中出现锐边划伤的问题。这类结构虽然看起来简单，但是在细节设计上需要充分考虑实际装配和使用的需求，比如销轴的轴向固定方式，建模时要预留卡簧槽或者顶丝孔的位置，防止设备运行过程中销轴窜动脱出；铰接部位可以预留微小的储油间隙，方便定期加注润滑脂，降低转动过程中的磨损，延长部件的使用寿命。

不同于重型传动部件的设计，这类小型十字关节更侧重安装的便捷性和场景适配性，六瓣式法兰的设计让它可以适配不同角度的安装需求，不管是水平安装、垂直安装还是倾斜安装，都能找到对应的安装孔位完成固定，不需要额外制作转接板。在小型自动化生产线的物料推送机构、检测设备的探头调节支架、教学实验台的传动演示组件里，这类结构都能稳定发挥作用，既可以单独作为铰接连接件使用，也可以和其他连杆、支座组合成多自由度的调节机构，适配不同的功能需求。设计过程中没有采用多余的装饰性结构，所有的外形特征都是服务于功能需求，加厚的铰接部位、圆滑的应力过渡、合理的孔位布局，都是围绕实际使用中的强度、安装、维护需求来设置的，没有冗余的设计元素，完全符合机械结构设计里功能优先的原则。
