微型电子元件收纳方罐结构设计

　　在微型电子元件的生产、周转与研发试制环节，零散的贴片电阻、电容、小型磁珠、引脚式微型半导体器件极易出现混料、遗失、磕碰引脚变形的问题，这类小尺寸元件的收纳防护一直是电子组装实验室、小批量试产线工位上的高频需求，本次设计的方形薄壁罐体正是针对这类场景开发的工位级收纳载体。从实际使用场景出发，这类罐体常放置在防静电工作台面、元件物料架的分格层板上，也可嵌入定制的物料周转托盘内，因此外形采用直壁方形结构，相比圆形罐体能够最大化利用平面排布空间，相邻罐体贴合放置时无多余空隙，单格物料架的空间利用率可提升20%以上，同时方形侧壁也便于粘贴手写或打印的元件规格标签，无需额外加装标签卡槽。

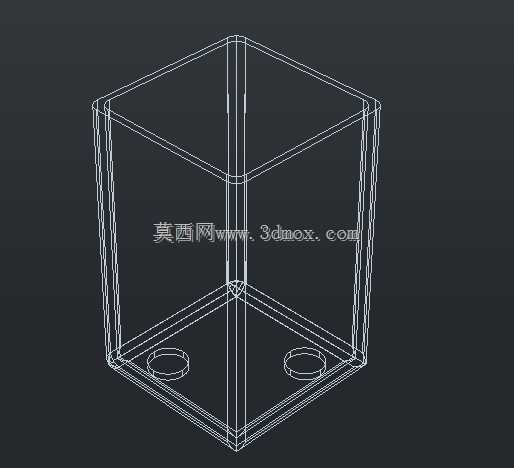

　　设计阶段首先考虑的是罐体的取放便利性，罐口边缘做了外翻的窄边强化结构，一方面能够提升薄壁罐体的口部刚性，避免取放时口部受力变形导致罐盖配合失效，另一方面外翻的边缘也能作为手指施力的扣位，操作人员戴薄型防静电手套时也能轻松提起罐体，不会出现打滑脱手的情况。罐体的侧壁采用等厚薄壁设计，壁厚控制在1.2mm，既能够保证PP或ABS材质注塑成型时的充模流动性，避免出现缺胶、缩痕的成型缺陷，也能将罐体自重控制在合理范围，单罐满载100g以内微型元件时，整体重量不会超过150g，长时间手持分拣元件也不会产生明显的负重感。罐体内部转角处做了R2mm的圆角过渡，避免直角缝隙残留细小的元件碎屑，日常清洁时用无尘布擦拭即可清理干净，不会出现清洁死角，同时圆角过渡也能减少应力集中，提升罐体的抗冲击性能，不慎从1m左右的工作台面跌落至防静电地垫时，不会出现转角开裂的情况。考虑到实际使用中不同规格元件的收纳高度需求，罐体的有效内深设置为60mm，能够容纳叠放的元件载带盘、散装的引脚元件，同时不会因为深度过深导致底部元件难以取用，操作人员用防静电镊子即可轻松夹取罐底的元件，无需倾倒罐体。

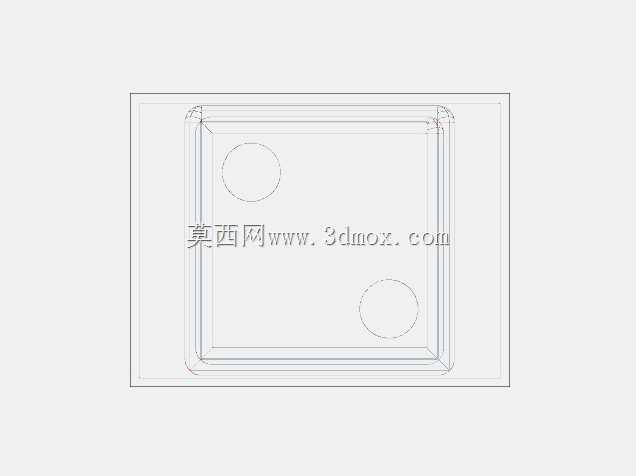

　　罐体的外部尺寸严格匹配常规的电子物料架分格尺寸，外部长宽均为80mm，能够直接放入市面上常见的10格、20格防静电物料托盘的对应卡位中，不需要额外定制适配的托盘，降低了产线配套的改造成本。在安装与固定的边界设计上，罐体底部做了0.5mm深度的浅定位凹槽，若需要将罐体固定在倾斜的物料架上，可在架体上加装对应尺寸的定位凸点，凹槽与凸点配合后可避免罐体滑落，同时该凹槽不会影响罐体在平面台面上的平稳放置，无凸点的平面上放置时底部接触面积足够，不会出现晃动。针对不同的使用需求，该罐体可搭配同材质的平盖或翻盖使用，罐口的外翻边尺寸与通用的塑料收纳罐盖通用，无需单独开模制作配套罐盖，进一步降低了生产与使用成本。

　　在结构验证阶段，重点校核了罐体侧壁的刚性，在装满散装微型元件的情况下，侧壁受到的侧向压力不会导致罐体出现明显的鼓胀变形，相邻罐体排布时不会因为鼓胀出现间隙过大、无法卡入物料架卡位的问题；同时也验证了罐体的堆叠性能，空罐状态下可堆叠20层以上不会出现变形，满载状态下可堆叠3层，满足物料暂存时的堆叠存放需求，减少仓储空间的占用。不同于常规的通用收纳盒，该罐体的尺寸专门针对微型电子元件的收纳做了优化，没有多余的冗余结构，整体结构简洁，成型模具结构简单，量产时的成型周期短，生产成本低，适合电子制造企业、电子研发实验室作为工位级的元件收纳容器批量使用，也可用于小型精密机械零件、珠宝小配件等其他小尺寸物品的收纳防护。
