红色U型带凸耳安装固定支架结构设计

在工业设备的装配体系里，这类带凸耳的U型固定支架是很常见的连接构件，日常在轻工生产线的物料导向工位、小型传动机构的张紧轮固定、工装夹具的定位支撑场景里都能见到它的身影。很多人刚看到这个零件会觉得结构简单，实际做结构设计的时候要考虑的边界条件一点都不少，首先得明确它的核心作用：是为被固定件提供稳定的安装基准，同时预留出足够的避让空间，避免和周边运动部件发生干涉。

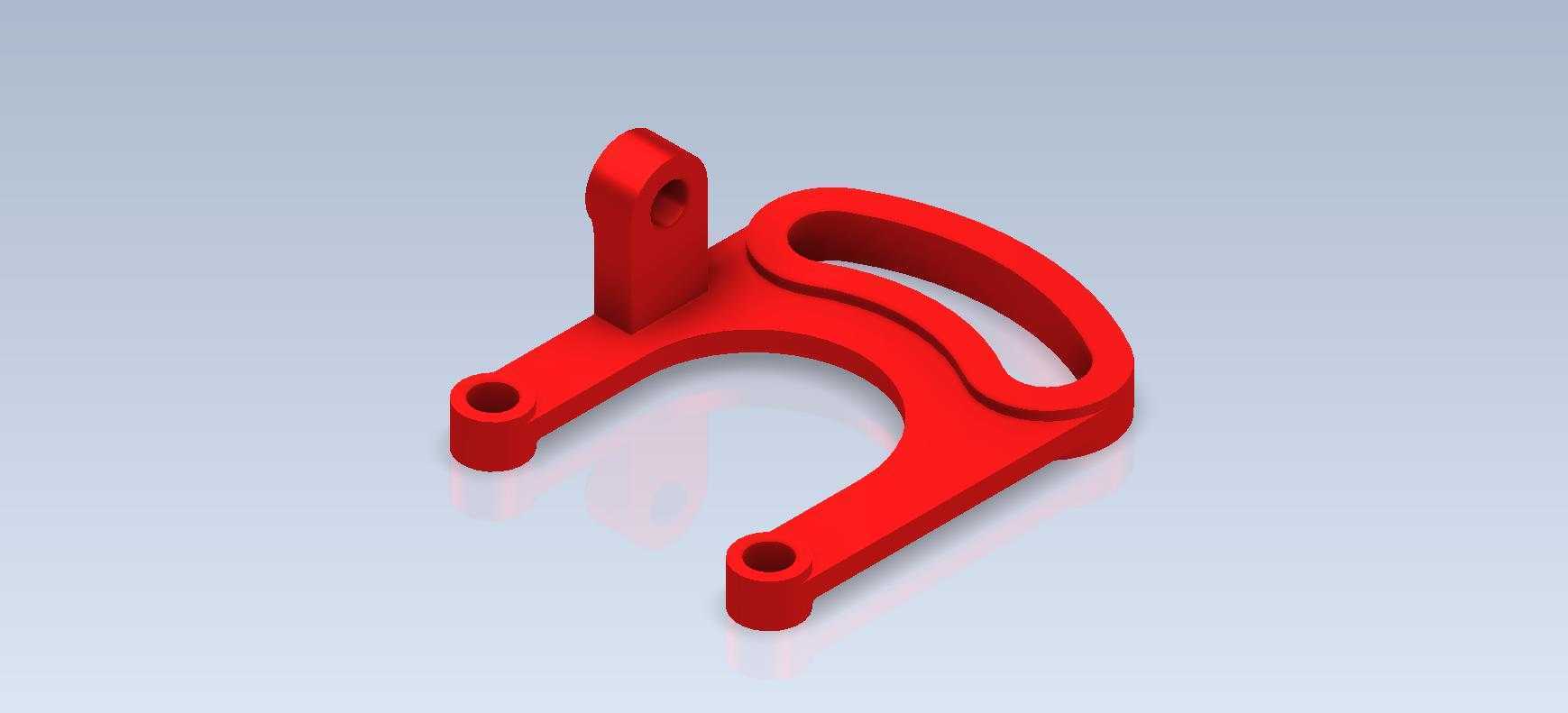

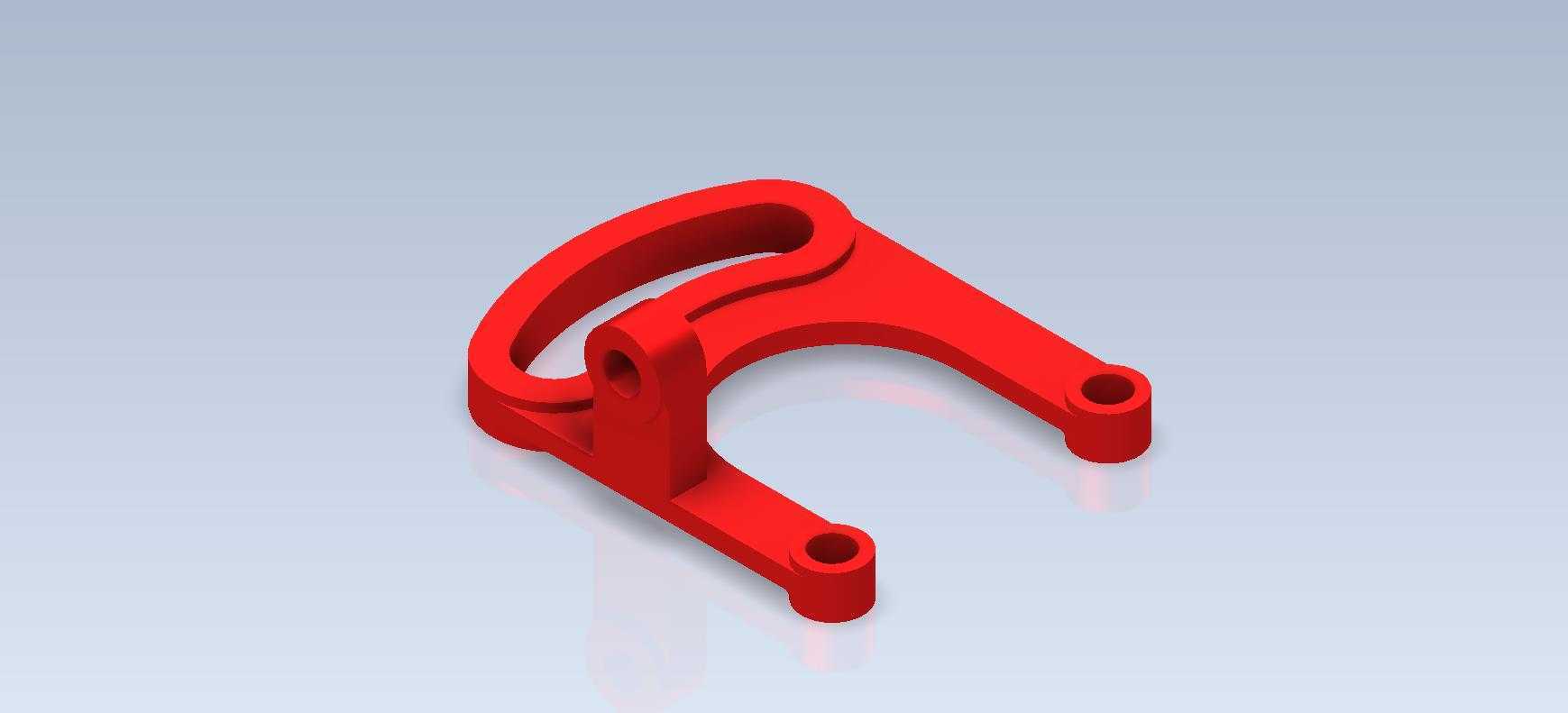

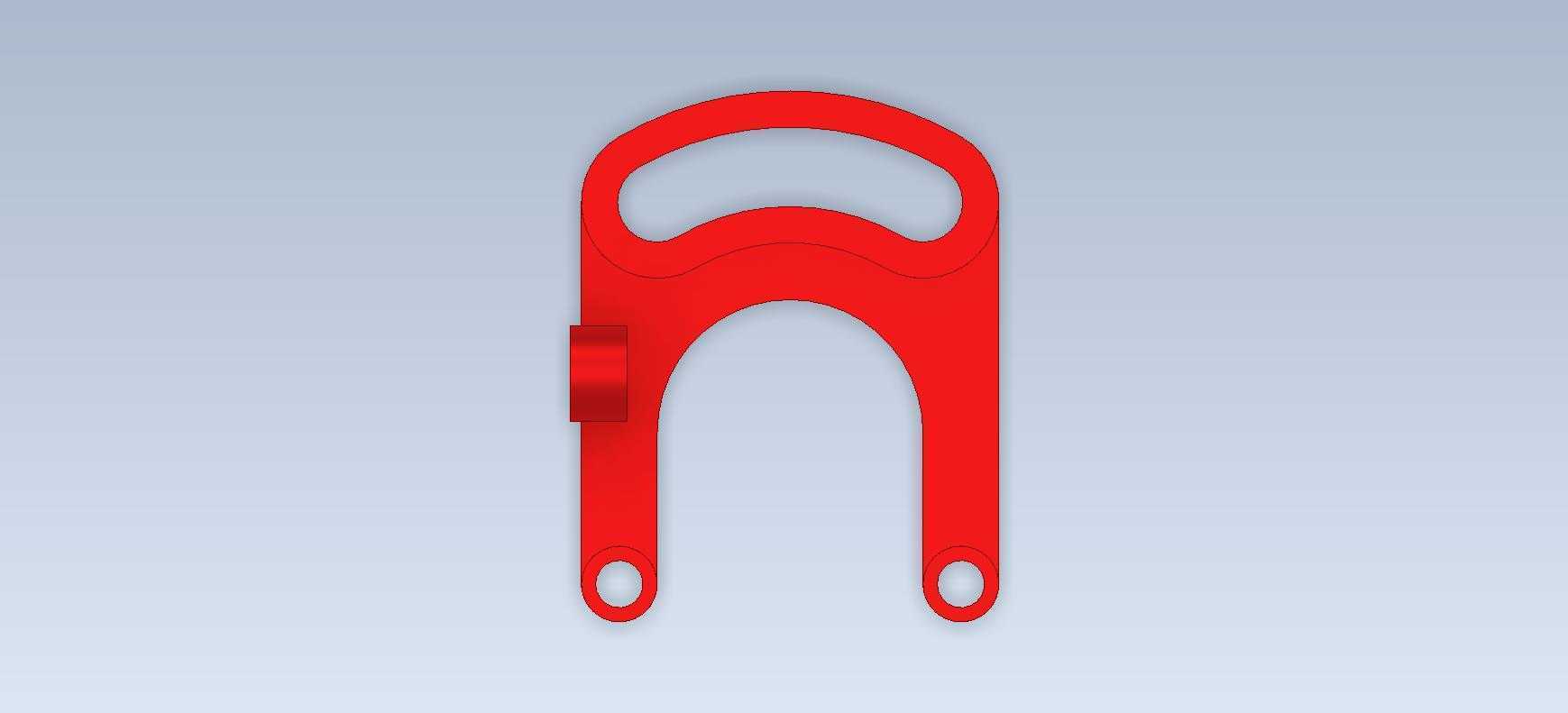

从结构形态来看，主体采用半开放的U型框结构，这种形态的优势很明显，相比封闭环形结构，它能允许被固定的轴类、杆类零件从侧向完成装配，不需要从零件端部穿入，在设备后期维护更换易损件的时候，不用拆解周边的整条传动链路，能大幅缩短检修停机的时间。U型框的上沿做了加厚的卷边式加强筋，很多新手建模的时候容易忽略这个细节，直接做等壁厚的U型框，实际受力的时候，框体的开口位置会因为长期受侧向载荷出现张开变形，加厚的卷边结构相当于在开口边缘增加了一道加强梁，能在不整体增加零件壁厚、不额外提升零件重量的前提下，把框体的抗形变能力提升40%以上，对于需要长期承受交变载荷的安装位来说，这个细节直接决定了零件的使用寿命。

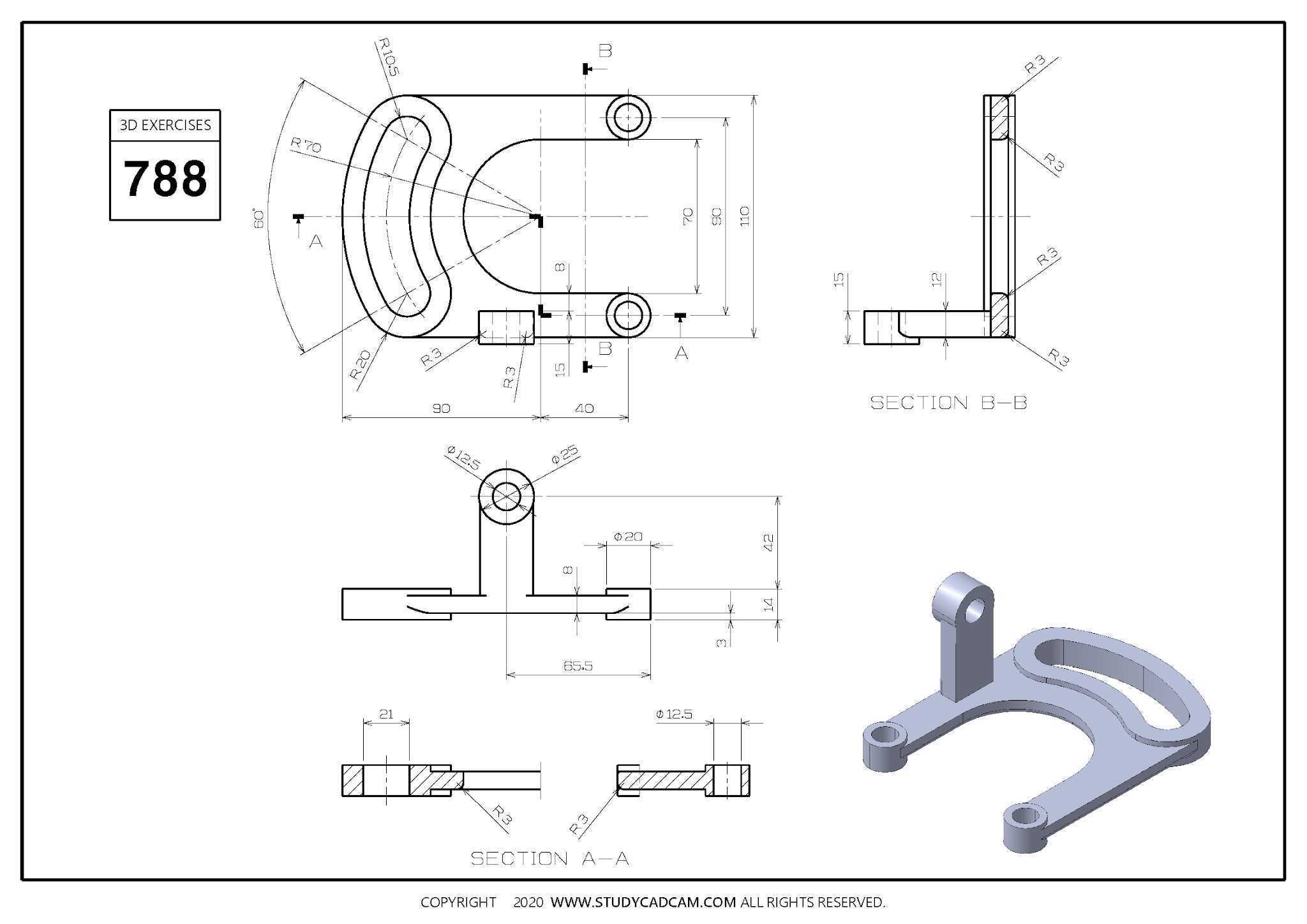

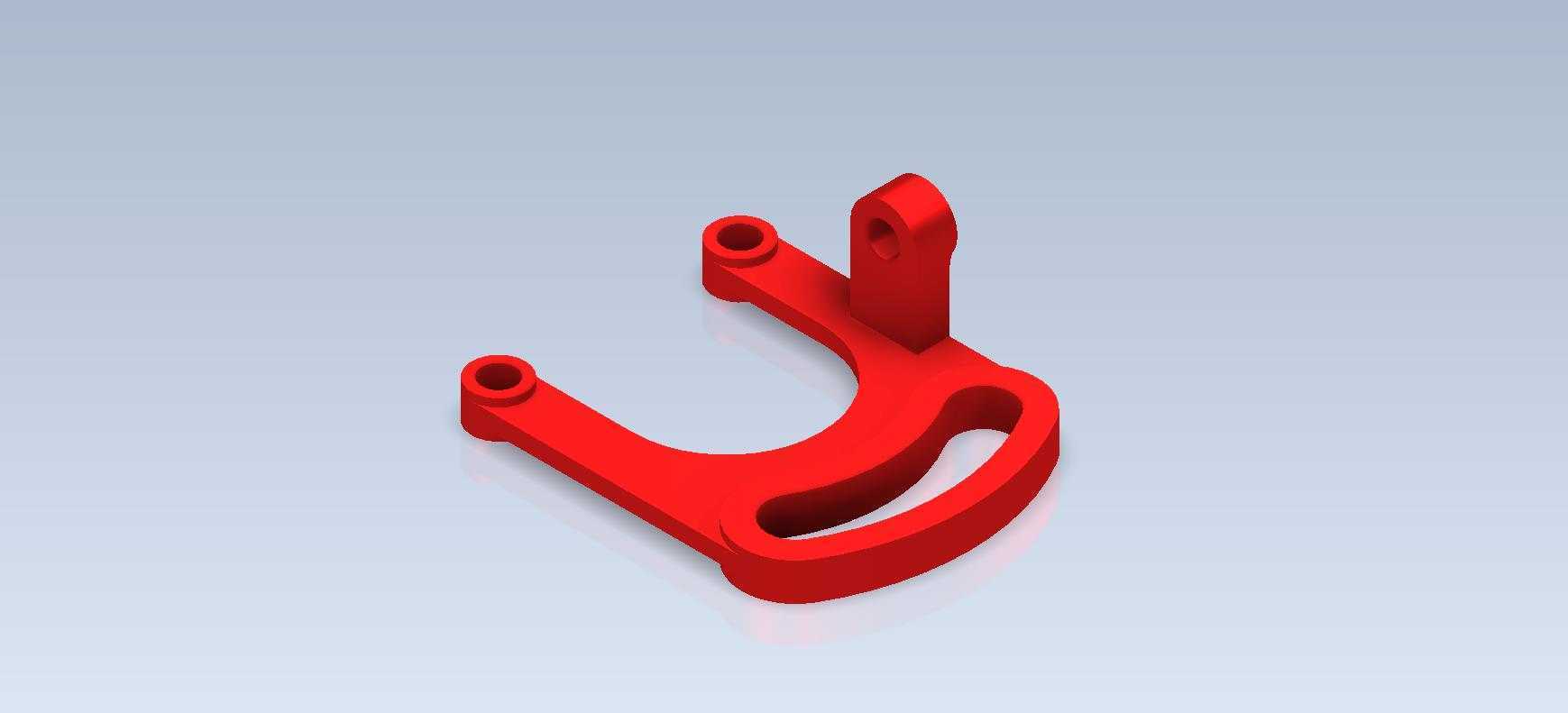

零件上一共设置了三处安装孔位，分别位于U型框的两个下端支脚，以及框体上方延伸出的立式凸耳顶端。三个安装孔的位置不是随意排布的，两个下支脚的孔位中心连线和凸耳上的孔位中心形成稳定的三角形支撑布局，这种三点固定的方式相比两点固定，能有效抵消设备运行时产生的振动扭矩，避免支架在长期振动环境下出现固定螺栓松动的问题。设计孔位的时候特意做了沉孔结构，螺栓装配之后头部能完全埋入沉孔内，不会突出零件表面，既可以避免螺栓头和周边运动部件发生刮蹭，也能让支架的安装贴合面完全贴紧设备基座，不会因为螺栓头突出导致安装面出现间隙，影响固定稳定性。

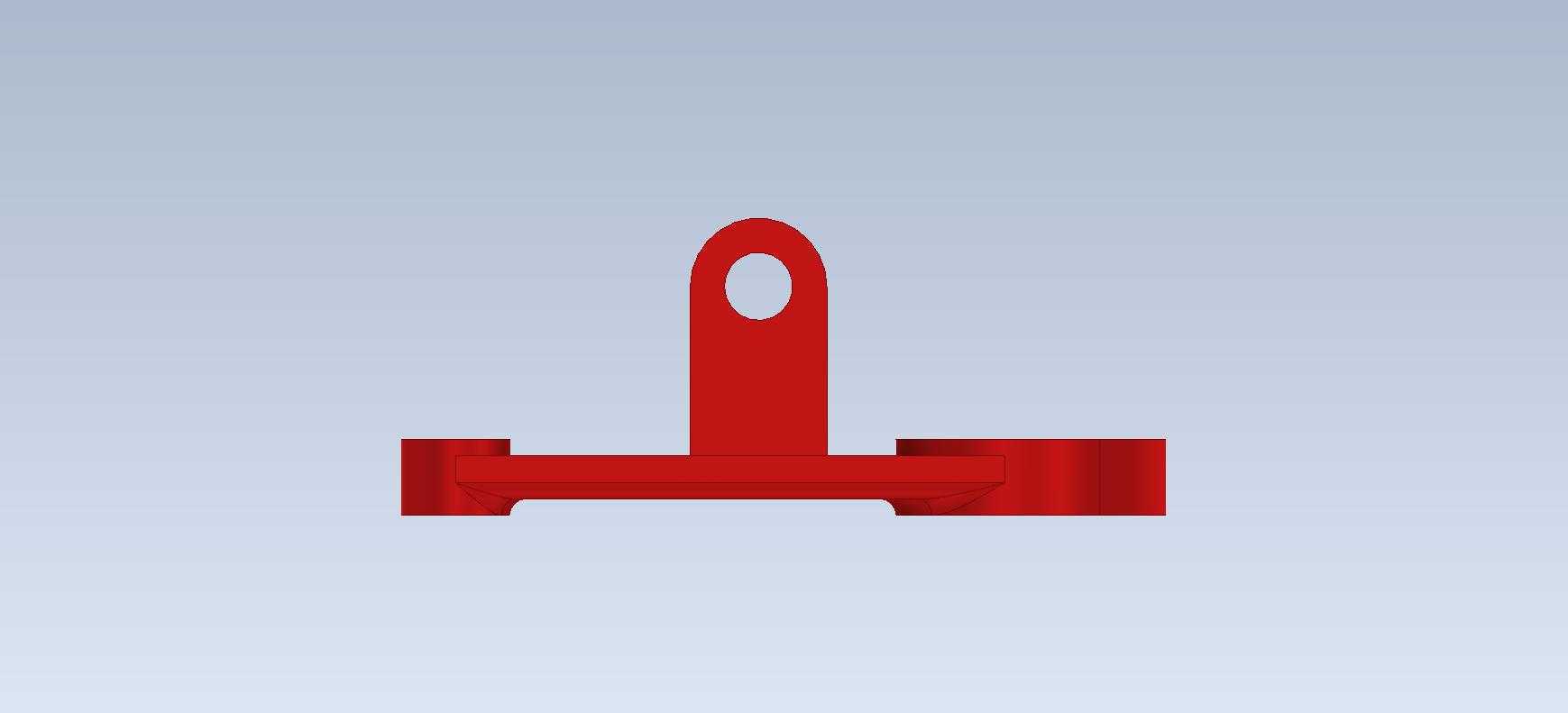

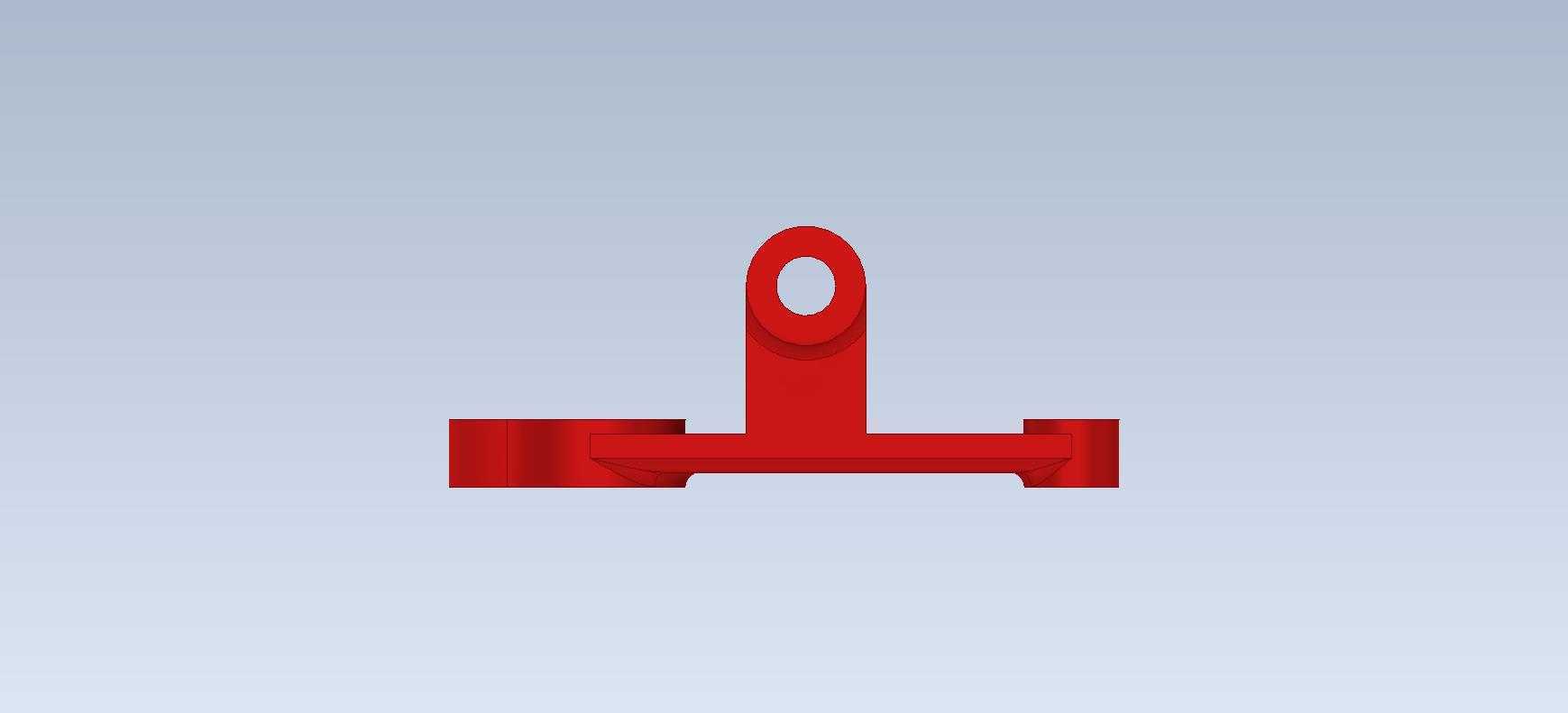

立式凸耳的位置设置在U型框的一侧端部，而不是居中布置，这是结合实际安装场景做的适配：很多设备的安装基座侧面会有走线槽或者其他凸起的结构件，如果凸耳居中布置，安装的时候凸耳会和基座上的原有结构发生干涉，偏移到端部之后，既能保留第三个固定点的支撑作用，又能完美避开基座上的已有结构，不需要对原有设备做额外的切割改造。凸耳和U型框主体的连接位置做了大圆角过渡，没有采用直角连接，这是应力释放的设计考量——支架承受载荷的时候，直角连接位置会出现明显的应力集中，长期受载很容易在转角位置出现疲劳断裂，大圆角过渡能把集中的应力均匀分散到周边的壁面上，大幅降低断裂风险。

做尺寸设计的时候，首先要确认安装边界：U型框的内圈开口尺寸要比被固定件的最大外径大2-3mm，预留出装配调整的间隙，避免因为零件加工公差导致被固定件无法装入；两个下支脚的孔位中心距要和设备基座上的预留安装孔位完全匹配，公差控制在±0.1mm以内，保证安装的时候不需要额外扩孔就能顺利对位；凸耳的高度要根据被连接件的安装高度确定，保证凸耳上的孔位和被连接件的安装孔处于同一轴线上，避免装配的时候出现别劲的情况，导致螺栓受额外的剪切力。壁厚选择上，这类支架如果采用铝合金压铸成型，壁厚一般设置在4-5mm就能满足常规的载荷要求，如果是采用钢板冲压焊接成型，壁厚可以适当减薄到3mm，配合焊接位置的加强焊道，同样能达到足够的结构强度。

实际选型应用的时候，还要考虑使用场景的环境因素，如果是在有腐蚀介质的化工车间使用，表面要做阳极氧化或者喷塑处理，提升抗腐蚀能力；如果是在食品加工生产线使用，要选用符合食品接触标准的材质，表面做抛光处理，避免残留物料残渣滋生细菌。很多设计新手在做这类支架的时候，容易犯的错误是只考虑静态下的结构强度，忽略动态下的振动影响，比如把支架的壁厚做的过薄，或者安装孔位的间距设置不合理，导致设备运行的时候支架出现共振，时间长了不仅螺栓容易松动，还会导致被固定的零件位置偏移，影响整个设备的运行精度。这个支架的结构设计刚好平衡了结构强度、装配便利性、安装适配性几个核心需求，没有多余的冗余结构，每一处形态变化都对应实际的工程需求，是很典型的实用型机械连接构件。
