带安装支座的直角转向管道法兰结构

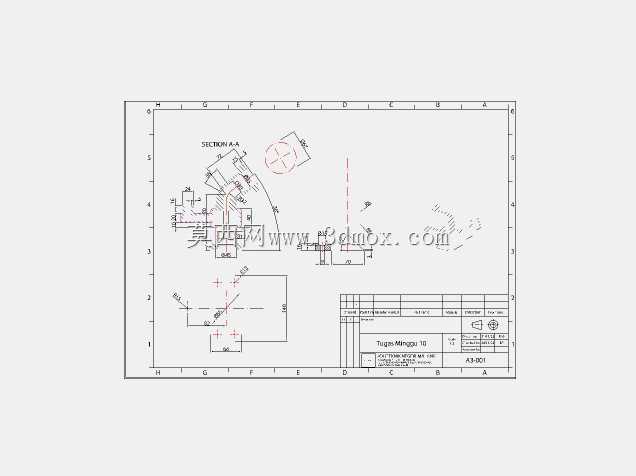

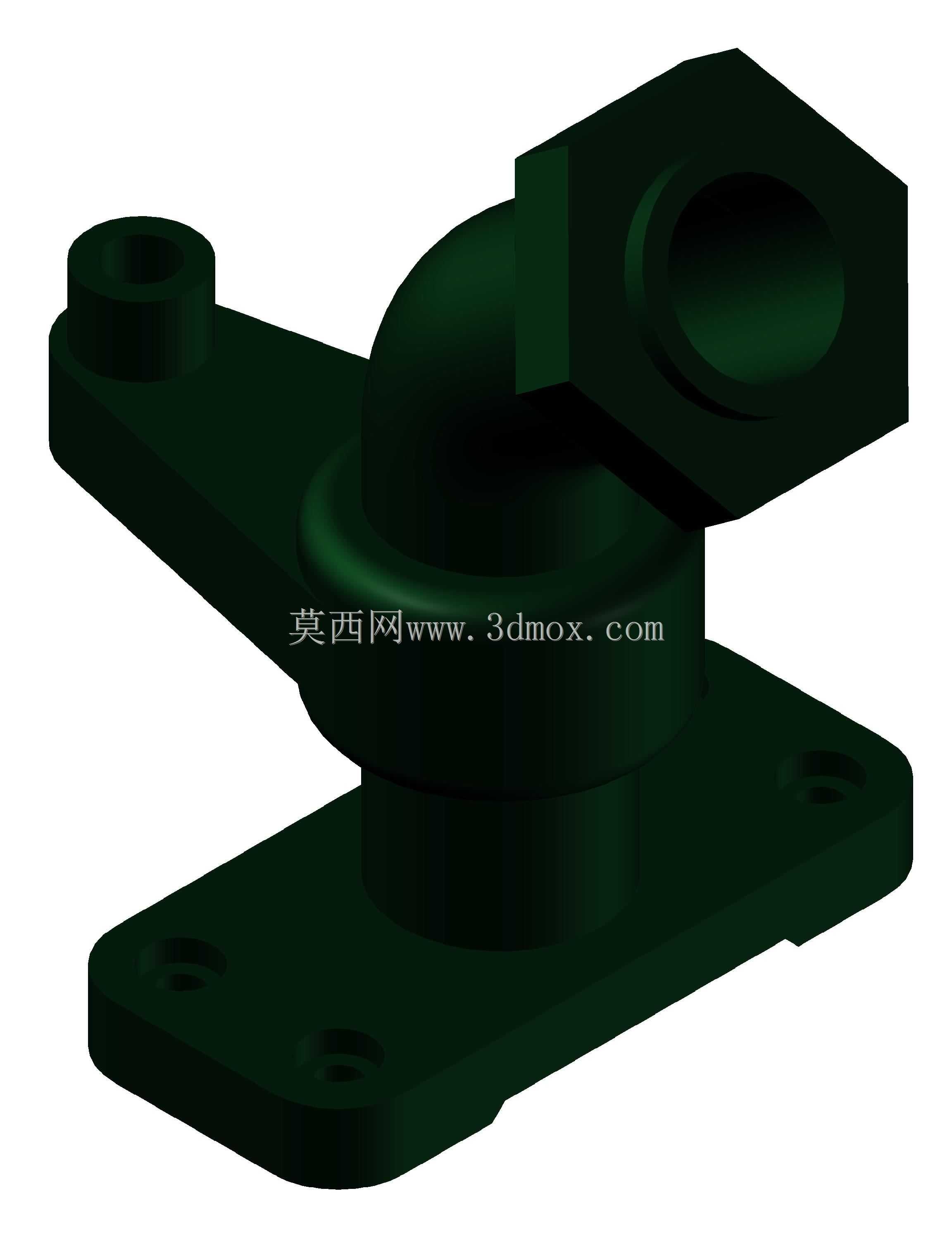

　　在工业流体输送、液压动力传输、气动控制回路的现场布设场景中，管路走向的直角转向、多节点固定以及密封衔接一直是管路装配环节需要重点考量的内容，常规的标准法兰仅能实现同轴管路的对接，遇到需要转向、同时需要兼顾安装固定的工况时，往往需要额外搭配弯头、固定支架等多个零件，不仅增加了装配环节的零件清点、对齐找正工作量，多节点衔接也会提升潜在的泄漏风险点。这款带集成安装支座的直角转向法兰结构，正是针对这类现场痛点完成的结构设计，将直角流道转向、法兰对接接口、设备安装固定三个核心功能集成在单一构件上，省去了额外搭配弯头与独立支架的装配步骤，能有效压缩管路布设的装配工时，同时减少管路衔接节点数量，降低密封失效的概率。从结构细节来看，构件底部设置了带四个安装孔的平板式安装底座，安装孔采用沉孔设计，装配时内六角螺栓可以完全沉入沉孔内部，不会出现螺栓头突出底座平面的问题，能保证底座与安装基面完全贴合，避免因螺栓突出导致的安装翘曲、固定不稳的情况；底座上方的球形过渡腔体是流道转向的核心区域，相较于直角硬转弯的流道结构，球形过渡能让流体在转向过程中的流态更平缓，减少直角转弯带来的局部压损，同时也能降低流体高速转向时对管壁的冲刷磨损，延长构件的实际使用寿命。

　　腔体向两个垂直方向分别延伸出对接接口，其中一个接口为带凸台的圆柱对接端，凸台端面可以放置密封垫片，与对接管路的法兰端面贴合后通过螺栓锁紧实现密封，另一个接口则集成了带安装耳的侧装结构，侧装耳上预留了螺栓过孔，可直接与相邻的阀组、泵体出口或者管路端面对接固定，不需要额外加装转接法兰。在实际建模过程中，首先需要确定两个垂直方向接口的通径匹配参数，保证流道内径与对接管路的通径完全一致，避免出现通径突变导致的流阻增大或者紊流问题；其次要核算安装底座的螺栓孔间距，需要匹配常用的安装基面预留孔位标准，同时要保证底座的厚度满足承压要求，避免在管路压力波动或者设备运行振动时出现底座变形，导致密封面错位泄漏；另外侧装接口的凸台密封面需要设置合理的表面粗糙度要求，保证密封垫片压紧后能完全填充密封面的微观间隙，实现可靠密封。

　　从安装边界来看，底座的四个安装孔呈矩形分布，横向与纵向的孔位间距需要根据通径大小匹配对应的安装空间要求，安装时底座下方不需要额外预留螺栓操作空间，因为沉孔设计可以从上方直接完成螺栓锁紧作业；侧方接口的伸出长度需要控制在合理范围，避免与周边相邻的管路、设备构件发生干涉，同时侧装耳的螺栓孔位置要与对接件的孔位完全同轴，降低装配时的对位难度。在实际工况应用中，这类集成式法兰结构多用于中小型液压站的阀组外接管路、气动控制回路的转角固定、小型流体设备的进出口管路衔接场景，尤其是在安装空间紧凑、无法同时布置弯头和独立支架的设备内部，这种集成结构的优势更为明显，既可以实现管路的90度转向对接，又能直接通过底部支座将管路构件固定在设备机架或者安装面板上，不需要额外设计制作专用的固定支架，能有效节省设备内部的布设空间，同时减少装配环节的零件种类，降低现场装配的出错概率。

　　结构设计过程中还需要考虑不同工况下的承压需求，根据管路输送介质的压力等级调整腔体壁厚、法兰凸台的厚度以及安装底座的厚度，对于有腐蚀介质的应用场景，还可以在建模阶段调整材质参数，匹配对应的防腐材料选型，保证构件在长期使用过程中的结构强度与密封可靠性。另外，球形过渡腔体的外壁做了圆弧过渡处理，避免出现应力集中的锐角结构，在管路受到压力冲击或者振动载荷时，应力可以沿着圆弧面均匀分散，不会在转角位置出现应力集中导致的开裂问题，提升构件的抗疲劳性能。
