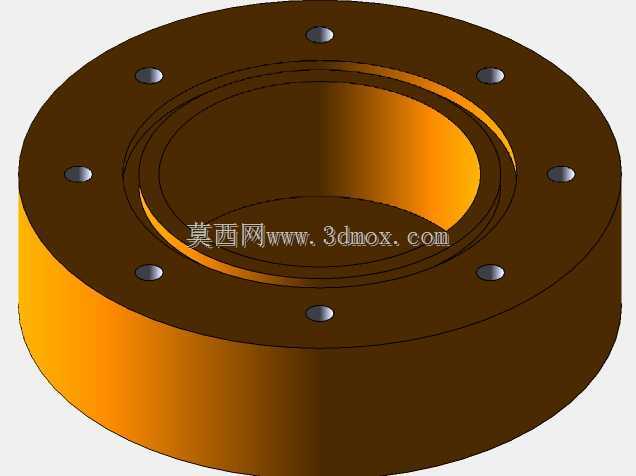

带安装孔环形法兰式连接构件

　　在流体输送管路系统、压力容器端盖连接、旋转设备主轴端部定位等场景中，这类带周向均布安装孔的环形法兰构件是应用频次极高的基础连接件，其结构设计的合理性直接决定整套连接结构的密封可靠性、载荷传递效率与长期运行稳定性。从实际工程应用的角度看，这类构件的核心作用是通过端面压紧实现两个对接部件的刚性连接与密封隔断，既可以用于静态管路的对接，也可用于需要定期拆解维护的设备端盖部位，比如液压泵站的阀块安装面、减速机的输出端密封端盖、真空设备的观察窗固定座等场景，都能见到同结构形式的构件。

　　设计这类构件时，首先要明确对接面的通径需求，也就是中心内孔的尺寸边界，内孔直径必须完全匹配对接管路的通径或者旋转轴的穿设空间，不能出现通径缩径影响介质流通或者轴件安装的问题，同时内孔的台阶结构是为了适配密封件的安装，比如O型圈、骨架油封这类密封元件，需要预留对应的安装槽位，保证密封件装配后不会出现移位、挤压过度或者压缩量不足的问题。周向均布的安装孔数量与孔径，是根据连接所需的压紧力计算得出的，孔位的分布圆直径需要匹配对接部件的螺栓孔位，保证螺栓能够顺利穿入，同时孔位的角度公差需要控制在合理范围内，避免出现装配时螺栓错位无法穿装的问题，通常这类孔会采用通孔设计，方便螺栓从一侧穿入后在另一侧锁紧螺母，部分需要频繁拆解的场景也会将部分孔设计为螺纹孔，减少装配时的零件数量。

　　构件的整体厚度需要根据所承受的压力等级、螺栓预紧力的大小来核算，厚度不足会导致法兰在螺栓锁紧时出现翘曲变形，造成端面密封失效，厚度过大则会增加不必要的材料成本与整体重量。法兰的外圆尺寸需要大于安装孔的分布圆直径，留出足够的螺栓压紧边距，避免螺栓锁紧时边缘出现应力开裂的问题，同时外圆的加工粗糙度不需要过高，只要满足装配时不与周边部件产生干涉即可。端面的加工精度是这类构件的核心控制要点，两个对接端面的平面度、粗糙度直接影响密封效果，通常密封面的粗糙度需要达到Ra1.6以下，平面度公差控制在0.05mm以内，保证密封件被压紧后能够完全填充端面的微观间隙，杜绝介质泄漏的可能。

　　在实际建模过程中，需要先确定中心内孔的各段直径与深度，绘制出中心的回转截面，通过回转特征生成基础的环形基体，之后根据计算得出的安装孔分布圆直径、孔数、孔径，在基体上绘制单个孔的草图，通过圆周阵列特征生成所有安装孔，最后对各棱边进行倒角处理，去除加工毛刺，避免装配时割伤密封件或者划伤操作人员。需要注意的是，安装孔的端口通常会加工出沉孔或者倒角，方便螺栓穿入时的导向，同时避免孔口的锐边在螺栓锁紧时造成应力集中。这类构件的材质通常根据应用场景选择，普通水气管路场景多采用铸铁或者碳钢材质，腐蚀介质场景则会采用不锈钢或者衬塑材质，不同材质的加工工艺与强度核算标准存在差异，建模时不需要额外设置材质属性，但结构尺寸需要匹配对应材质的强度要求。

　　从安装边界来看，这类法兰构件装配时需要在两个对接面之间放置对应规格的密封件，螺栓穿入后需要按照对角顺序逐步锁紧，保证每个螺栓的预紧力均匀，避免出现单侧压紧力过大导致法兰倾斜、密封失效的问题。装配完成后需要检查法兰端面的间隙是否均匀，确认密封件没有被挤出密封面，同时法兰的外圆不能与周边的管线、设备部件产生运动干涉，尤其是在旋转设备上使用时，需要校核法兰随轴转动时的动平衡，避免因为质量分布不均造成设备运行振动。在日常维护中，这类法兰构件只需要定期检查螺栓的预紧力是否出现衰减，密封面是否存在介质渗漏即可，正常工况下的使用寿命可以达到与整套设备一致，只有在密封件老化或者端面出现腐蚀、划伤时才需要更换。
