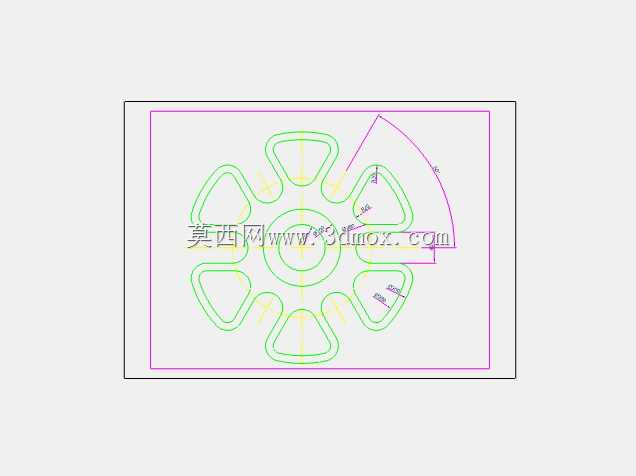

对称花形轮廓二维CAD练习设计图

　　在机械设计入门阶段，这类对称花形轮廓的平面绘图练习，是从业者掌握CAD绘图逻辑、尺寸标注规范、几何约束应用的核心训练载体，很多刚接触结构设计的人员，都会通过这类规则对称图形的绘制，打磨自身的绘图精度与几何关系梳理能力，为后续复杂零部件的三维建模、工程图输出打下扎实基础。这类平面轮廓的应用场景并不局限于绘图练习本身，其对称花形的结构特征，可直接适配多种通用机械零部件的端面设计需求，比如传动系统中的联轴器端盖、液压系统中的法兰密封面、气动元件的连接盘、轻工设备中的分度转盘工作面，甚至是工装夹具的定位基准板轮廓，都能看到这类对称轮廓的实际应用，这类结构的核心优势在于周向受力均匀，多工位定位时的重复定位精度更容易保证，同时对称结构在加工时可采用一次装夹多工位铣削的工艺，有效降低加工环节的装夹误差，提升生产效率。从设计思路来看，这类图形的绘制核心是先确定中心基准，也就是整个轮廓的回转中心，所有的弧形结构、凸台轮廓都围绕这个中心做圆周阵列排布，绘制过程中需要先锁定中心圆的尺寸边界，再逐一绘制单个凸台的闭合轮廓，通过几何约束保证单个凸台的圆弧与中心圆、外轮廓圆弧的相切关系，避免出现轮廓断开、尺寸干涉的问题，之后再通过圆周阵列命令生成其余的凸台结构，最后标注关键的角度、半径、定位尺寸，保证整个图形的尺寸链闭合，不会出现过定义或者欠定义的情况。

　　从外形尺寸与安装边界来看，这类对称轮廓的外边界通常为规则矩形或者圆形，本次练习的外边界采用矩形框定，实际应用中可根据安装空间的需求调整外轮廓尺寸，中心的基准孔尺寸需要与配套的传动轴、定位轴的尺寸做公差配合，通常采用基孔制的间隙配合或者过渡配合，保证安装时的同轴度要求；周向均匀分布的凸台结构，其弧形槽的尺寸需要与配套的定位销、传动滚珠的尺寸匹配，槽宽的公差通常控制在IT7-IT8级，保证传动或者定位过程中不会出现卡滞、间隙过大的问题。

　　在实际设备应用中，这类花形对称结构如果用作分度盘的工作面，每个凸台对应的弧形槽可作为分度定位的卡位，配合分度销实现固定角度的间歇传动，常见于自动化装配设备的转台、包装机械的送料工位、机床的自动换刀机构中，这类结构的磨损主要集中在弧形槽的接触面上，设计时通常会在槽面做淬火处理提升表面硬度，延长零部件的使用寿命；如果用作法兰连接盘，周向的凸台结构可预留螺栓安装孔位，相比圆形法兰，这类花形法兰在保证连接强度的前提下，能有效降低零部件的整体重量，减少材料消耗，同时对称的螺栓排布能让连接面的压紧力分布更均匀，避免出现密封面渗漏、连接松动的问题。

　　绘图练习过程中，需要重点关注圆弧连接的顺滑度，很多新手在绘制这类多圆弧连接的轮廓时，容易出现圆弧相切不到位、轮廓线重叠的问题，这些问题如果带到实际加工环节，会导致CAM编程时出现刀路错误，加工出来的零部件出现台阶、轮廓超差的问题，因此在练习阶段就需要养成检查轮廓闭合性、几何约束完整性的习惯，每绘制完一段轮廓就检查对应的尺寸与约束，避免后期修改时出现尺寸连锁变动的情况。另外这类平面轮廓在转三维建模时，可直接通过拉伸、切除命令生成实体特征，中心的基准孔可根据需求设计成通孔或者盲孔，周向的槽结构可设计成通槽或者沉槽，适配不同的安装与传动需求，比如用作端盖时，沉槽结构可内置密封圈，提升连接部位的密封性能；用作定位板时，通槽结构可方便定位销的穿过与锁紧，适配不同厚度的工件装夹需求。
