实验室矿石测试用气动夹持装置结构设计

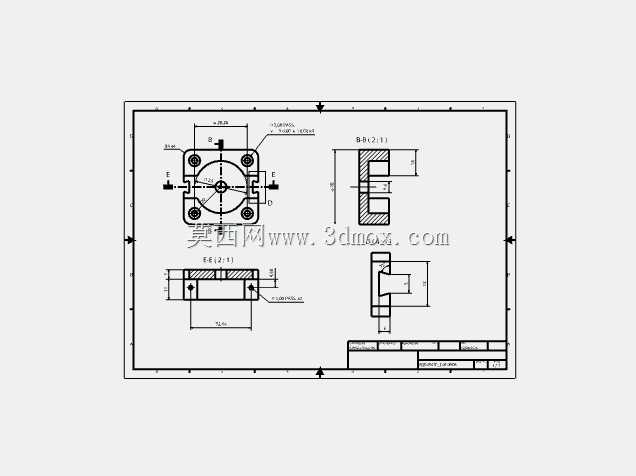

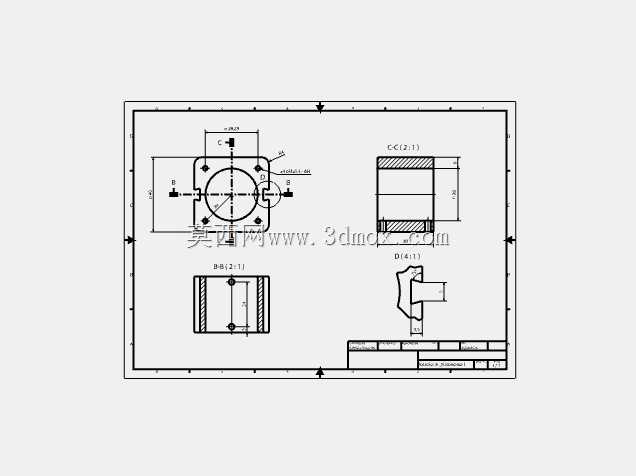

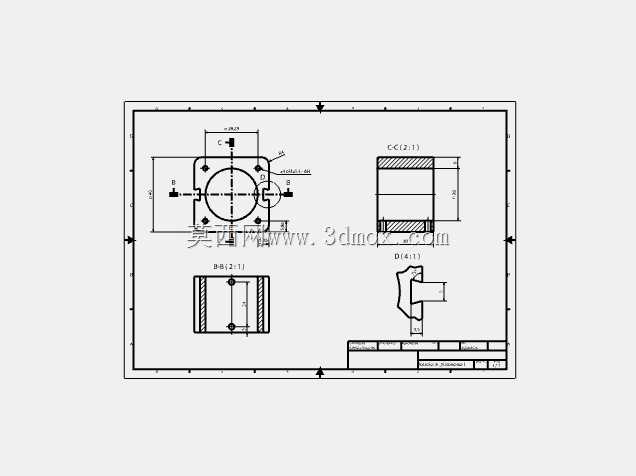

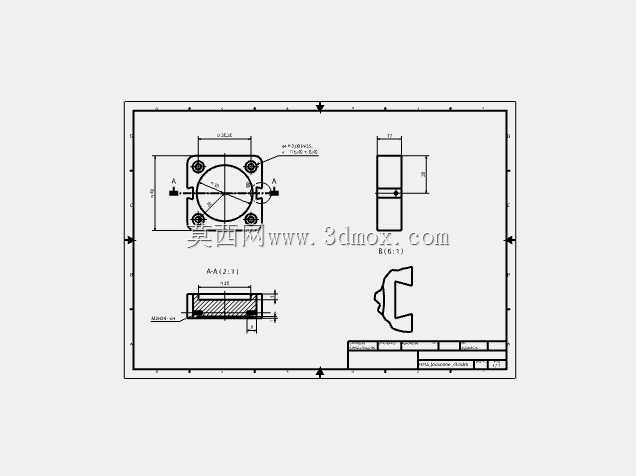

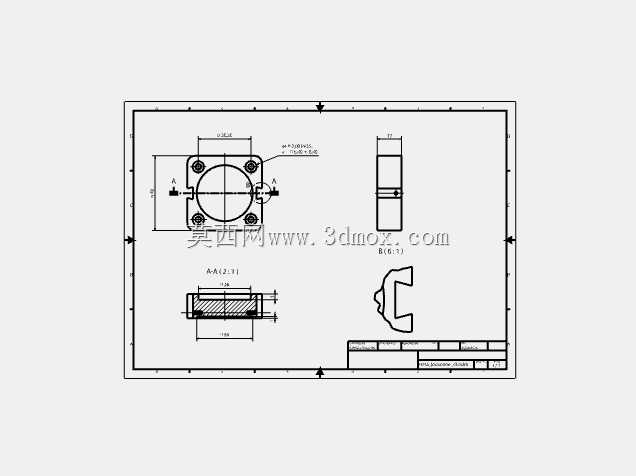

　　这套气动夹持结构的设计初衷，是为了适配实验室矿石样本测试环节中多样化工件装夹需求，区别于常规工业生产线固定工位的夹持工装，它需要兼顾小批量多规格样本的快速装夹、稳定夹持与操作便捷性，适配实验室场景下频繁更换测试样本的作业节奏。从结构设计逻辑来看，整套装置采用方形法兰基座作为安装基准，基座四周预留对称分布的安装孔位，可直接固定在实验台架或者测试设备的安装面板上，安装孔的孔距与孔径经过适配，既可以通过螺栓刚性连接，也能搭配快速锁扣实现快拆换装，满足不同测试工位的灵活部署需求。

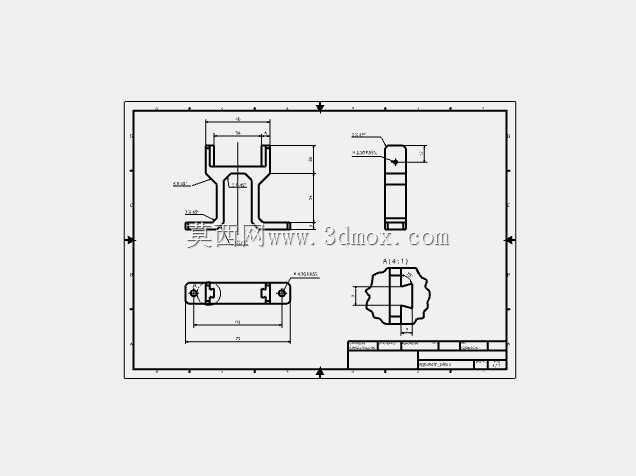

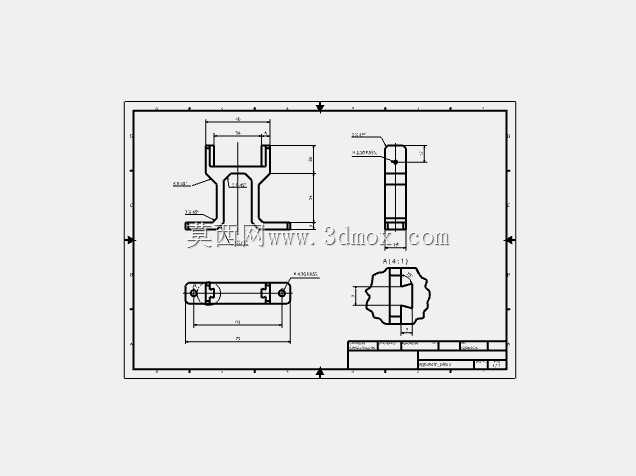

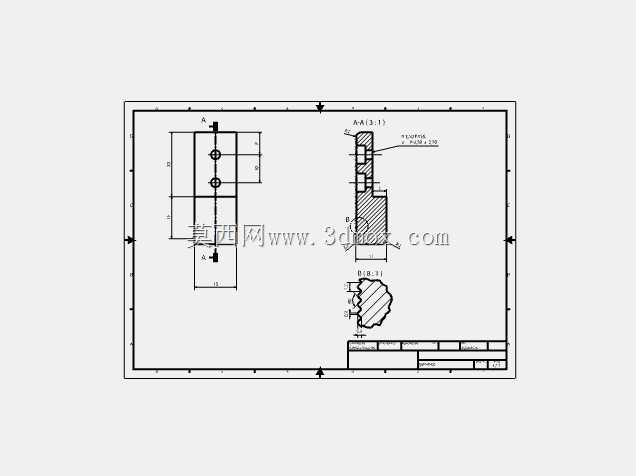

　　夹持执行端采用对称式夹爪结构，夹爪的夹持面做了防滑纹理处理，针对矿石样本表面不规则、硬度高的特性，夹持接触区域预留了可更换耐磨衬垫的安装槽，当衬垫出现磨损后无需更换整套夹爪，仅需更换衬垫即可维持夹持稳定性，大幅降低长期使用的维护成本。气路接口布置在基座侧方，采用标准快插接口规格，可直接对接实验室常规气源管路，无需额外定制转接头，内部气路采用集成式流道设计，减少外接管路的冗余布置，避免实验过程中管路剐蹭样本或者干扰测试设备的运行。从尺寸边界来看，整套装置的整体轮廓控制在较小的范围内，基座的方形外廓尺寸适配多数小型实验台的安装空间，夹爪的开合行程覆盖了常规矿石测试样本的尺寸区间，既可以夹持小粒径的矿粒样本，也能通过更换夹爪垫块适配较大块的矿石试件，夹持力可通过接入气源的压力进行线性调节，针对不同硬度、不同易碎程度的矿石样本，可灵活调整夹持力大小，避免加持力过大导致样本破碎，或是加持力不足导致样本在测试过程中松脱。

　　在实际应用场景中，这套装置除了矿石实验室的样本装夹用途外，也可适配教学实训场景下的机械装夹演示、小型工件的加工辅助装夹等场景，结构上没有采用复杂的异形曲面设计，所有零部件均采用常规机械加工工艺即可实现，加工难度低，普通的铣削、钻削工序就能完成所有金属结构件的加工，零部件的通用化程度高，标准件占比超过七成，后期维护更换配件无需定制加工，可直接采购标准件替换。设计过程中充分考虑了实验室场景的清洁需求，整套结构没有易积尘的死角，外露的运动部件均做了平滑过渡处理，实验过程中产生的矿尘、碎屑可以直接通过毛刷清理，不会在结构缝隙中残留堆积，运动副之间采用自润滑衬套，无需频繁加注润滑油，避免油污污染实验样本或者测试台面。

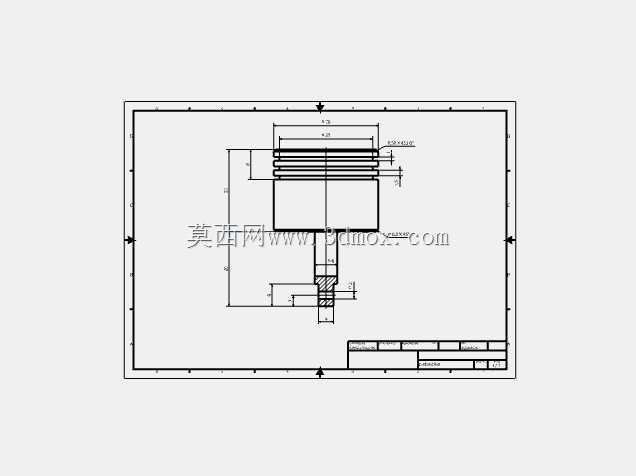

　　夹爪的运动轨迹做了限位设计，开合行程的两个极限位置均设置了硬限位，避免气压波动导致夹爪过行程损坏，同时在气路中预留了保压阀安装位，当实验室出现突发气源断气的情况时，夹持腔体内的气压可以维持一定时间，避免夹持的样本突然掉落损坏或是砸伤实验人员，提升了装置使用的安全系数。从安装适配性来看，基座的安装面做了平面度精加工处理，安装后整体的垂直度与平行度可以满足测试设备的精度要求，不会因为安装基准偏差导致样本装夹倾斜，影响后续测试数据的准确性。整套结构的受力路径经过优化，夹持力从气缸输出端直接传递到夹爪接触面上，没有多余的传动环节，力传递效率高，长期使用后结构形变极小，夹持重复定位精度可以维持在稳定区间内，适配需要重复装夹同规格样本的对比测试实验需求。
