二维平面型腔类机械零件练习图纸

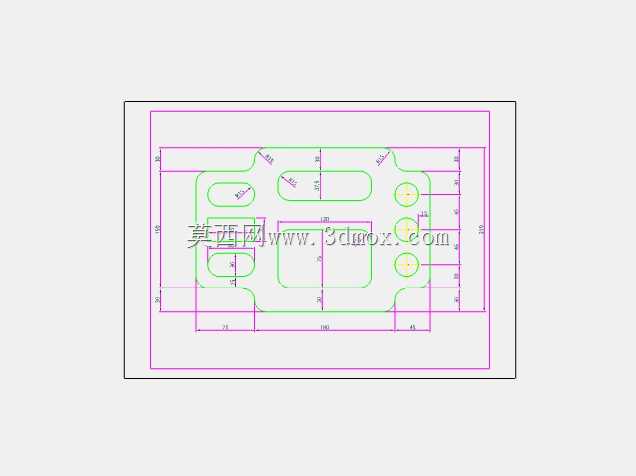

　　在日常机械结构设计的基础练习环节，这类平面型腔类的二维图纸是新手熟悉CAD绘图逻辑、掌握尺寸约束思路的典型载体，很多刚接触机械制图的从业者，都会从这类带内外轮廓、圆弧过渡、规则孔位的平面图形入手，逐步建立工程绘图的尺寸链思维。这类练习图形的实际应用场景，多是对应机械加工中平板类工装的型腔加工工序，比如小型夹具的定位安装板、非标设备里的绝缘安装垫板，这类零件不需要复杂的三维曲面结构，所有加工特征都集中在单一平面上，通过铣削加工就能完成全部特征制作，在低压电气柜的内部安装板、小型电源模块的固定基座上，经常能看到类似的轮廓结构。从设计思路来看，这类图形的绘制逻辑完全遵循机械加工的走刀顺序，先确定最外侧的矩形安装边界，作为整个零件的安装基准，所有内部特征的尺寸都从这个外边界向内标注，避免尺寸链累积误差。外轮廓的四个角采用直角过渡，对应实际加工时板材的原始裁切边界，不需要额外的倒角工序，能降低基础加工的成本。向内第一层的紫色轮廓是零件的型腔外边界，四个角采用R角过渡，这个R角的尺寸和铣刀的直径直接匹配，加工时不需要换刀，用同一把立铣刀就能完成整个外腔的轮廓铣削，减少换刀带来的对刀误差。

　　再向内的绿色轮廓是内部的凸台与凹槽结构，左右两侧对称分布的长圆形槽是安装调节槽，这类槽的宽度统一，长度方向预留了调节余量，实际装配时可以顺着槽的方向调整内部元件的安装位置，适配不同尺寸的小型电气元件固定需求。中间的矩形凸台是核心承载面，用来安装核心的功能元件，凸台的高度在实际加工中一般取2-3mm，既可以起到定位限位的作用，也不会因为凸台过高浪费板材材料。右侧三个等直径的圆形通孔是固定孔位，三个孔在同一条竖直中心线上，孔间距保持一致，装配时用标准螺栓就能完成元件的固定，孔的直径比常用的M3螺栓外径大0.2mm，预留足够的装配公差，避免因为加工误差导致螺栓无法穿入。

　　左侧的两个小型长圆形槽和右侧的孔位形成对称的安装点位，不管是左侧装夹还是右侧固定，都能找到对应的安装位置，提升零件的通用性。从安装边界来看，整个零件的外轮廓尺寸控制在常规小型安装板的规格范围内，长度和宽度的比例接近2:1，刚好适配多数小型电源模块的安装空间，不需要额外裁切板材就能直接使用。所有内部特征的位置都和外边界保留了足够的壁厚，最薄的位置也不小于5mm，保证零件安装后的结构强度，不会因为紧固螺栓的压力出现板材变形。圆弧过渡的位置全部采用相切约束，绘图时不会出现轮廓断点，对应加工时的走刀路径也能保持连续，减少刀具停顿带来的加工刀痕，提升型腔表面的加工质量。

　　这类平面图形的练习，本质上是让绘图者熟悉工程制图的基准选择原则，所有尺寸都从统一的基准出发，避免出现封闭尺寸链，同时兼顾加工工艺的合理性，不会设计出现有刀具无法加工的内角结构，比如内部直角的位置都预留了和刀具匹配的R角，不需要后续电火花工序就能直接铣削成型，大幅降低加工成本。在实际的非标设计工作中，很多看似复杂的安装板结构，拆解开来都是这类基础轮廓的组合，掌握这类图形的尺寸标注逻辑和工艺适配思路，就能快速完成各类平板类零件的设计工作，避免出现设计出来的零件无法加工、或者装配公差不足的问题。
