带颈对焊法兰局部结构CAD练习工程图

项目分类:通用机械零部件 发布时间:2024-12-23 ID:866795
  • 带颈对焊法兰局部结构CAD练习工程图

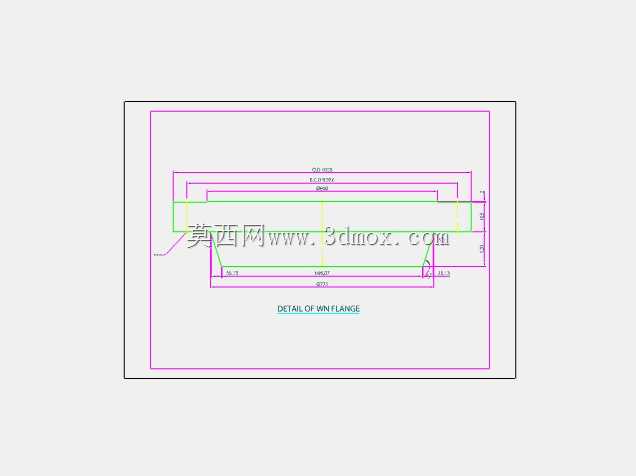

  这份图纸聚焦带颈对焊法兰的局部连接结构,是机械制图练习中针对管路连接件细节表达的典型内容,日常在石油化工、电力输送、市政给排水的压力管路系统中,这类法兰是管路与设备、管路段之间实现可拆卸密封连接的核心部件,承担着介质密封、载荷传递的关键作用,其结构细节的表达精度直接影响后续加工、装配环节的质量管控。从图纸呈现的结构来看,绘制时优先明确了法兰与对接筒体的连接边界,颈段的过渡锥度、焊缝预留位置、密封面的平面度要求都通过分层线框做了区分,不同颜色的图层分别对应轮廓线、中心线、尺寸标注线、焊缝示意线,完全符合机械制图的图层规范,能让读图者快速区分不同结构要素的功能属性。

  在实际工程场景里,带颈对焊法兰相比平焊法兰拥有更高的结构强度,颈段的圆滑过渡能有效降低管路运行时的应力集中,适配中高压、高温的管路工况,因此在绘制这类结构时,必须严格把控颈段与法兰盘的过渡圆角尺寸、法兰盘厚度方向的公差带、螺栓孔的分布圆定位基准,这些参数直接决定法兰安装后能否实现均匀压紧,避免密封失效引发的介质泄漏。这份练习图的设计思路围绕局部详图的表达逻辑展开,没有绘制法兰的完整圆周结构,而是截取了法兰与筒体连接的关键区段,重点突出颈段与筒体的对接焊缝位置、法兰密封面的加工余量区域、法兰盘端面的平面度标注基准,这种局部放大的表达方法,在实际工程图绘制中常用于复杂结构的细节补充,能避免完整视图中关键结构尺寸过小、标注拥挤的问题。从安装边界的角度考量,图纸中明确标注了法兰颈段与筒体的对接坡口角度,这个参数直接影响现场焊接的工艺选择,坡口角度过小会导致焊缝熔深不足,运行中容易出现焊缝开裂,角度过大则会增加焊接填充量,提升施工成本;同时图中预留的法兰密封面宽度,也对应了不同压力等级下密封垫片的选型范围,密封面过窄会导致垫片压比不足无法密封,过宽则会增加螺栓的预紧力要求,提升法兰连接的整体载荷。

  在结构设计的细节处理上,图中对法兰颈段的长度做了明确界定,这个长度需要满足焊缝热影响区不与法兰盘的应力集中区域重叠的要求,避免焊接残余应力与管路运行的弯曲应力叠加,造成法兰结构的疲劳失效;同时法兰盘背面的颈段过渡圆角,也在图中做了清晰的线框表达,这个圆角的作用是降低法兰盘与颈段连接位置的应力集中系数,在管路承受压力波动、水锤冲击时,能有效避免该位置出现裂纹扩展。对于制图练习而言,这份图纸重点训练的是局部视图的比例选择、图层的规范应用、尺寸基准的合理选取,在实际建模出图过程中,这类局部详图需要与法兰的整体视图形成对应关系,标注的尺寸链不能出现封闭环,公差配合的选取要匹配管路的压力等级与工况介质特性。

  另外,图中对法兰密封面的表面粗糙度要求区域做了边界区分,密封面的加工精度直接决定密封垫片的贴合效果,在实际加工中该区域需要通过精车甚至磨削工艺达到要求的粗糙度,绘图时明确区分加工区域与非加工区域,能为后续工艺编制提供清晰的依据。从管路装配的实际需求出发,图纸中隐含的法兰端面对接平行度要求,是安装环节需要重点管控的指标,法兰端面平行度超差会导致螺栓预紧力不均匀,运行过程中容易出现垫片压溃或者泄漏,因此在绘制这类工程图时,虽然局部视图没有直接标注形位公差,但通过轮廓线的位置关系,已经为形位公差的基准选取提供了参考依据。这类法兰结构在实际应用中,还需要匹配对应的螺栓规格、垫片类型,图纸中法兰盘的厚度尺寸直接决定螺栓的有效夹紧长度,厚度不足会导致法兰盘在螺栓预紧力作用下出现翘曲变形,厚度过大则会增加材料成本与整体重量,因此绘图时的尺寸选取完全贴合工程实际的选型规范,没有脱离实际应用的虚构参数。
