带安装支座的导向滑轮组结构设计

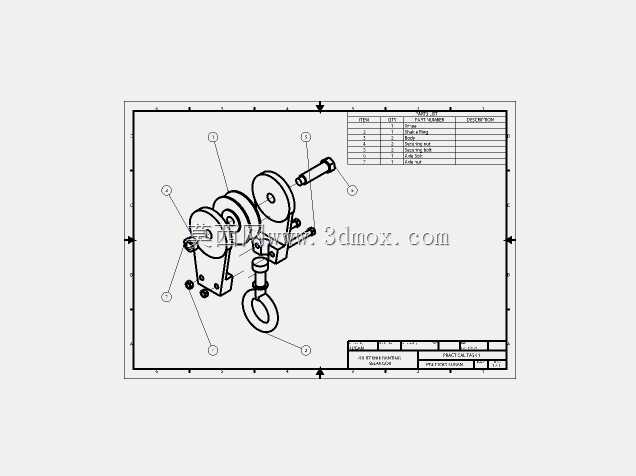

　　这套滑轮结构主要面向需要绳索换向、载荷导向的机械作业场景，在起重辅助工位、小型物料牵引装置、线缆敷设导向机构中都能适配，核心作用是改变柔性牵引件的受力方向，降低牵引过程中的摩擦损耗，同时约束绳索的运行轨迹，避免牵引过程中出现跳绳、偏磨的问题。从结构组成来看，整套部件包含轮体、支撑销轴、安装支座、锁紧紧固件几个核心部分，轮体的轮槽做了适配常规直径牵引绳的圆弧过渡设计，槽面粗糙度控制在合理区间，既可以减少绳索运行时的磨损，也能避免槽口锐边切割绳索纤维，延长牵引件的使用寿命。

　　设计过程中优先考虑了安装维护的便捷性，支撑销轴采用可拆卸的定位结构，轮体与销轴之间预留了转动间隙，配合适当的润滑空间，长期运行时不会出现卡滞、咬死的问题；安装支座上预留了标准的安装孔位，孔位的位置度公差经过校核，既可以直接固定在型材机架上，也能通过转接板适配不同的安装基面，不需要对现有设备做大规模改造就能完成装配。从安装边界来看，整套结构的外轮廓尺寸经过紧凑化处理，轮体的转动半径范围内没有突出的干涉结构，安装时只需要保证支座安装面的平面度符合要求，确认销轴的锁紧件到位，就能保证轮体转动顺畅，不会出现运行偏摆。

　　在功能特性上，这套滑轮结构的载荷传递路径经过优化，牵引载荷通过轮体传递到销轴，再均匀分散到两侧的支座立板上，不会出现局部应力集中的问题，日常使用时只需要定期检查轮槽磨损情况、销轴锁紧状态，就能满足长期稳定运行的要求。不同于市面上常见的单片滑轮结构，这套结构采用了双轮组的布局形式，可以同时满足两根牵引绳的导向需求，或者通过单绳双绕的方式获得更稳定的导向效果，在需要多点牵引、绳索换向角度较大的工位上，这种结构能有效减少绳索的弯折角度，降低牵引过程中的阻力波动。

　　设计时也充分考虑了不同使用场景的适配性，轮体的轮槽宽度可以根据常用牵引件的直径做适配调整，支座的安装孔距也预留了一定的调整空间，不管是用在小型起重设备的导向端，还是自动化生产线的物料牵引工位，或是户外线缆架设的临时导向点，都能通过简单的参数调整满足使用要求。结构的装配逻辑也符合常规机械装调的习惯，所有紧固件都采用标准件，不需要特殊的工装就能完成拆装，日常维护时不需要将整个支座从设备上拆下，只需要松开销轴的锁紧端就能取出轮体做检查或者更换，大幅降低了后期维护的时间成本。在细节处理上，轮体的两侧做了挡边设计，即使牵引绳在运行过程中出现小幅的摆动，也不会从轮槽中脱出，支座的边角位置都做了倒角处理，避免安装和维护过程中出现锐边划伤的问题，所有配合面的公差都按照中等精度的机械配合要求设定，既不会因为精度过高增加不必要的加工成本，也不会因为精度不足导致运行晃动、磨损加快的问题。
