十角反棱柱半正多面体光学棱镜结构

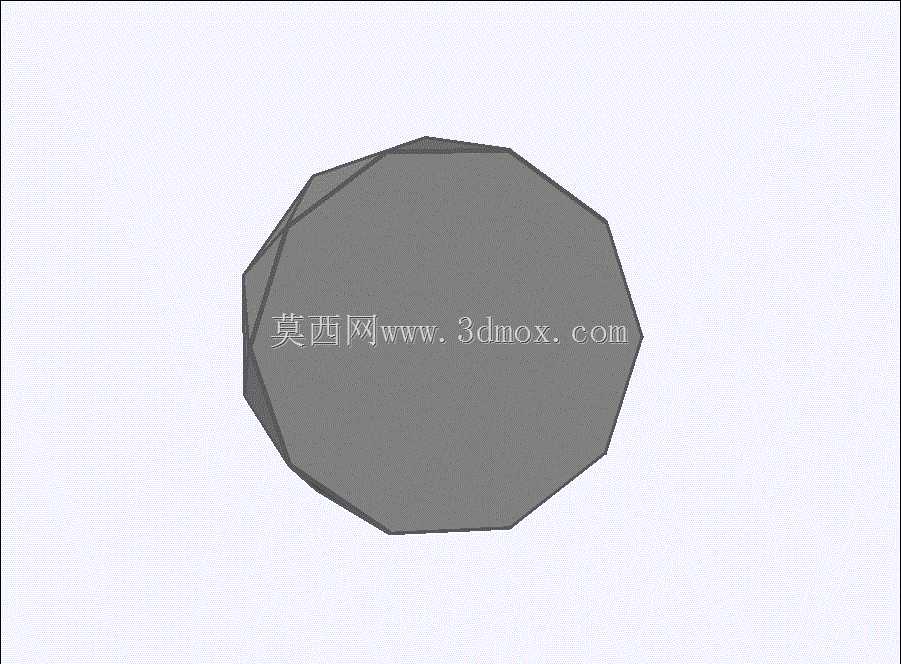

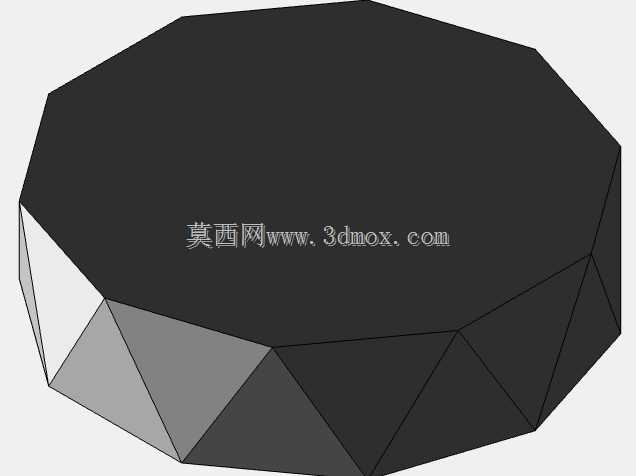

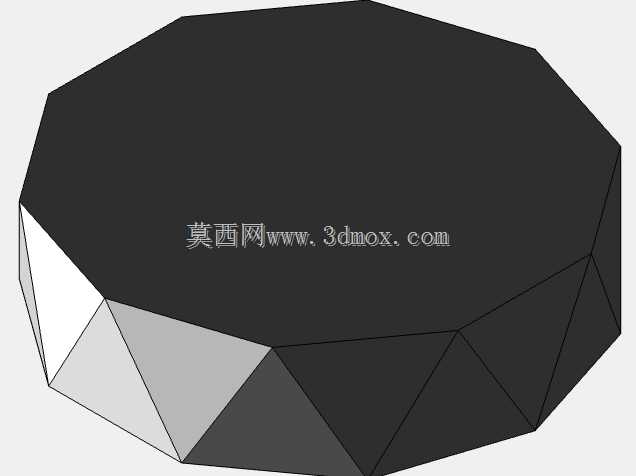

　　在精密光学系统的光路折返、像旋校正场景中，这类十角反棱柱结构的棱镜是实现特定光路折转的核心几何构件，区别于常规三角、五角反棱镜，十角结构的棱镜面数更多，可适配多通道并行光路的同步折转需求，常见于多光谱成像设备、阵列式光学检测仪器的光路模块中。从结构特性来看，该构件属于半正多面体范畴，上下两个十边形端面呈错位扭转状态，侧面由二十个三角形面衔接构成，所有相邻面的二面角保持固定数值，这种几何特性决定了光线在其内部传播时，经过多次全反射后可保持特定的出射角度与偏振状态，不会引入额外的像差偏移。

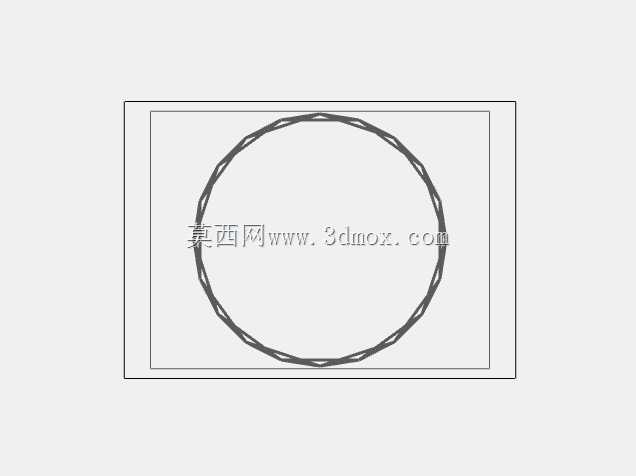

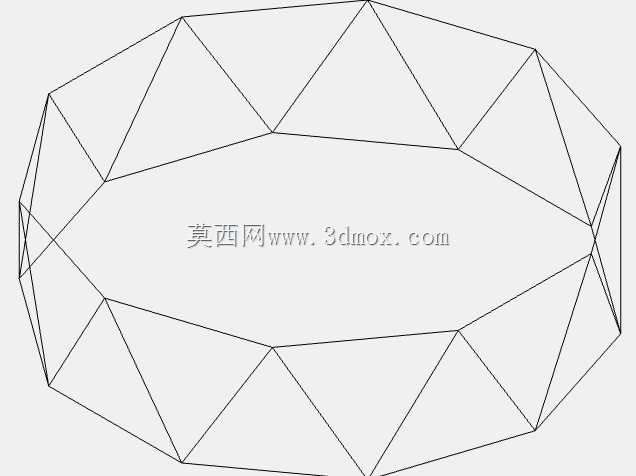

　　设计这类构件时，首先要明确光路的入射与出射夹角要求，反棱镜的扭转角度直接决定了光线的偏折角度，十角结构的端面边数对应可适配的光路通道数量，每个三角形侧面的平面度公差需要控制在微米级，避免光线反射时出现波前畸变。建模过程中需要先构建上下两个平行的正十边形草图，两个草图沿中心轴旋转固定角度后，通过放样生成侧面的三角形面组，再对所有棱边做微小的倒角处理，避免实际加工时出现应力集中导致的崩边问题，同时倒角尺寸不能过大，否则会占用有效通光口径，影响光学系统的通光效率。

　　从安装边界来看，这类棱镜的安装通常采用上下端面定位的方式，因此两个十边形端面的平行度公差需要严格控制，安装时的压紧力需要均匀分布在端面的十个顶点位置，避免因局部受力过大导致棱镜内部产生应力双折射，影响光线的传输质量。外形尺寸方面，端面十边形的外接圆直径决定了单通道的通光口径，整体高度则由光线在棱镜内部的反射路径长度决定，设计时需要预留足够的安装余量，避免棱镜边缘与光路中的其他结构件产生干涉。在实际设备应用中，这类十角反棱镜常被用在多镜头阵列的成像设备中，可将不同角度入射的光线统一折转到成像传感器平面，相比采用多个独立反射镜的方案，一体化的反棱镜结构具备更高的结构稳定性，不会因设备振动导致反射镜位置偏移，大幅降低了光路调试的难度。

　　同时，半正多面体的对称结构让该构件具备更好的动平衡特性，在带有旋转扫描功能的光学设备中，高速旋转时不会产生额外的离心振动，可适配更高的扫描转速。建模时需要注意所有三角形侧面的法向一致性，确保后续导入光学仿真软件时可正确设置反射面属性，棱边的过渡圆角需要根据实际加工工艺调整，采用冷加工工艺时圆角可控制在0.1mm以内，采用模压成型工艺时可适当放大圆角尺寸，降低模具的加工难度。另外，该结构的几何对称性也让其可作为多面体标定块使用，在三坐标测量机、光学三维扫描仪的精度校准场景中，十角反棱镜的多个规则平面可作为标定基准面，一次性完成多个角度的测量精度校准，相比常规的立方体标定块，可覆盖更多的测量角度，减少标定过程中的装夹次数。
