高精度螺旋千分尺螺旋规结构设计

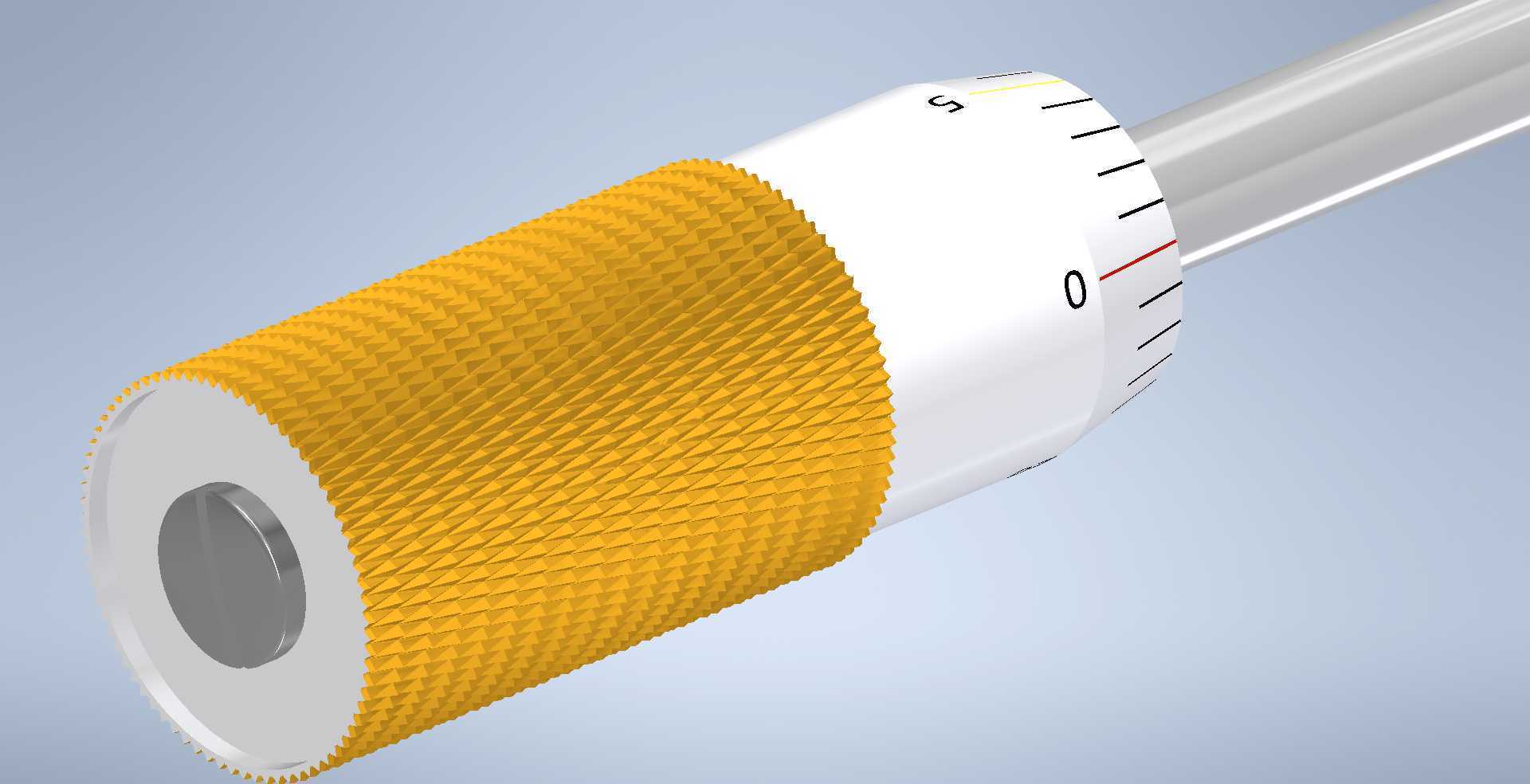

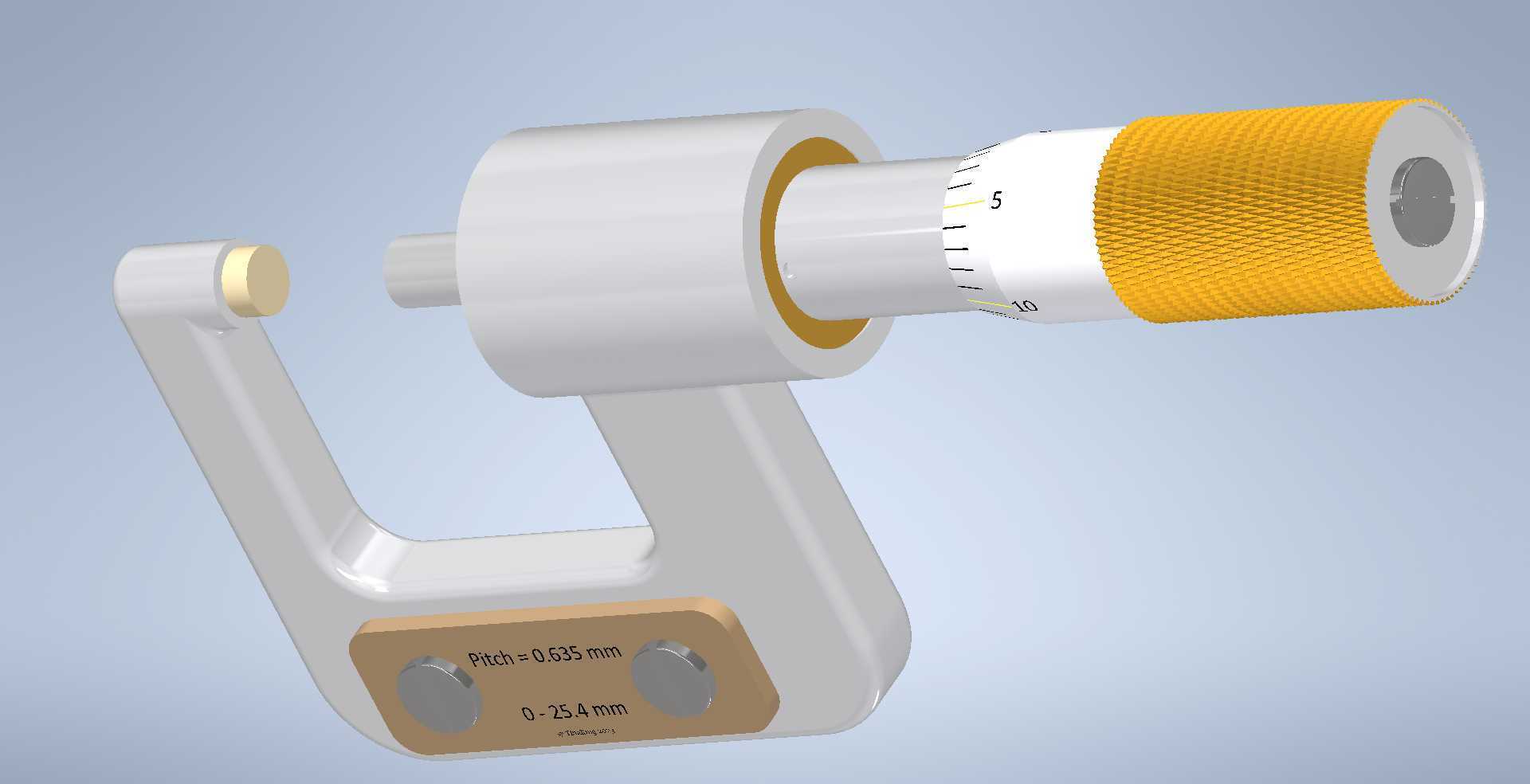

　　从结构组成来看，产品主要分为测微螺杆、固定刻度套筒、微分筒、测力装置、锁紧机构几个核心部分，其中测微螺杆采用精密梯形螺纹传动，螺距严格控制为0.5mm，配合微分筒圆周均匀刻划的50等分刻度，实现每格0.01mm的分度值，满足常规精密加工场景的测量精度要求。设计过程中首先考虑的是手持操作的人机工程需求，滚花握持段采用网纹滚花结构，滚花的齿距、齿深经过反复调整，既保证操作人员戴薄劳保手套时也能稳定转动微分筒，不会出现打滑脱手的情况，又不会因为滚花过于尖锐导致长时间握持硌手，握持段的直径设置为18mm，适配绝大多数成年操作人员的手掌握持尺寸，单手握持时拇指与食指可以自然搭在滚花段完成微调操作。在机械加工车间的精密检测工位、计量室的长度校准环节，螺旋规是一线检测人员、计量校准人员高频使用的接触式长度测量核心器具，主要用于完成工件外径、微小厚度、形位公差中轴向尺寸的高精度检测，其测量精度可达微米级，是普通游标卡尺无法替代的精密测量工具。这款螺旋规的整体结构遵循阿贝测量原则设计，将测量轴线与基准读数轴线布置在同一直线上，从原理层面规避了阿贝误差带来的测量偏差，保障小尺寸测量场景下的读数可靠性。

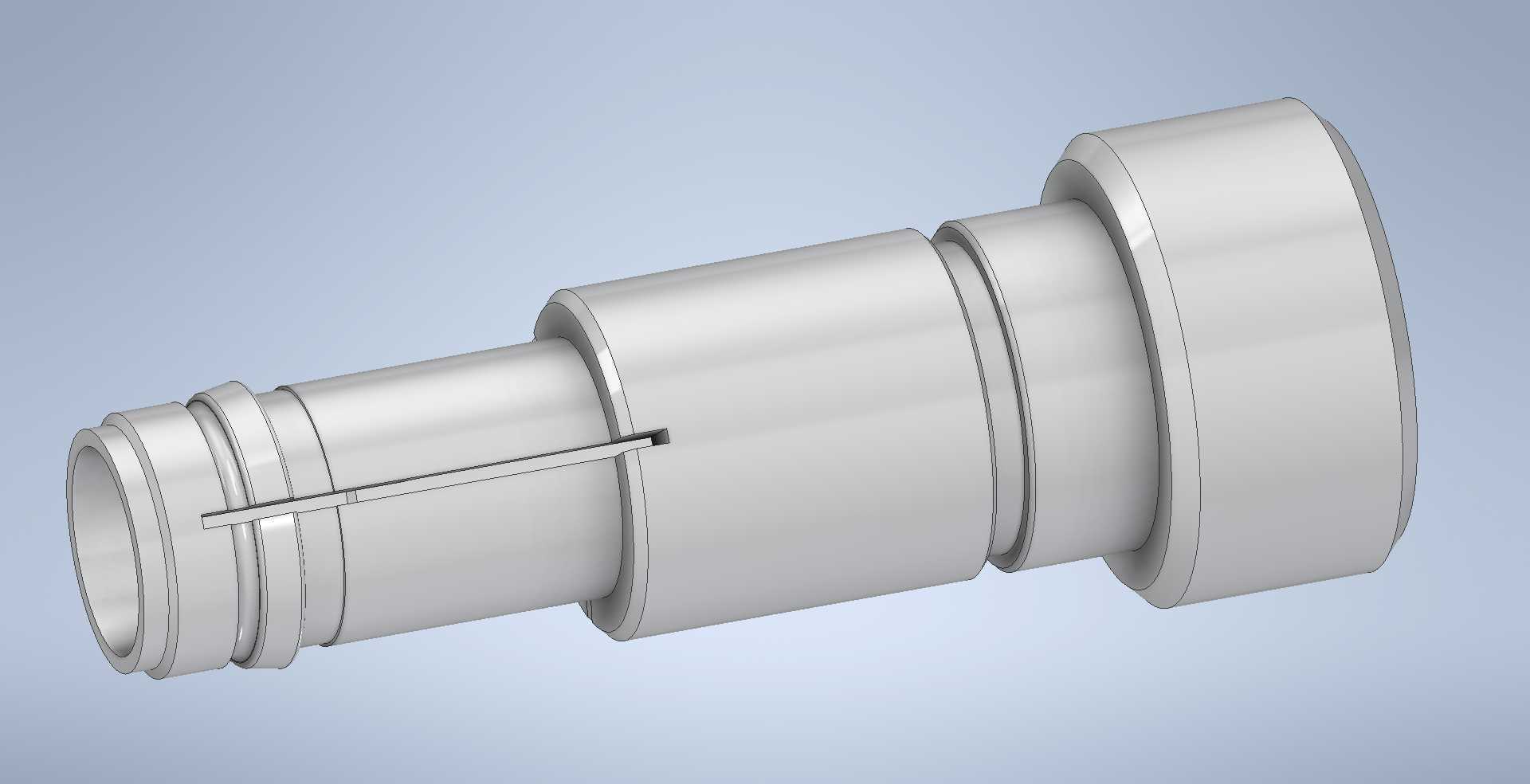

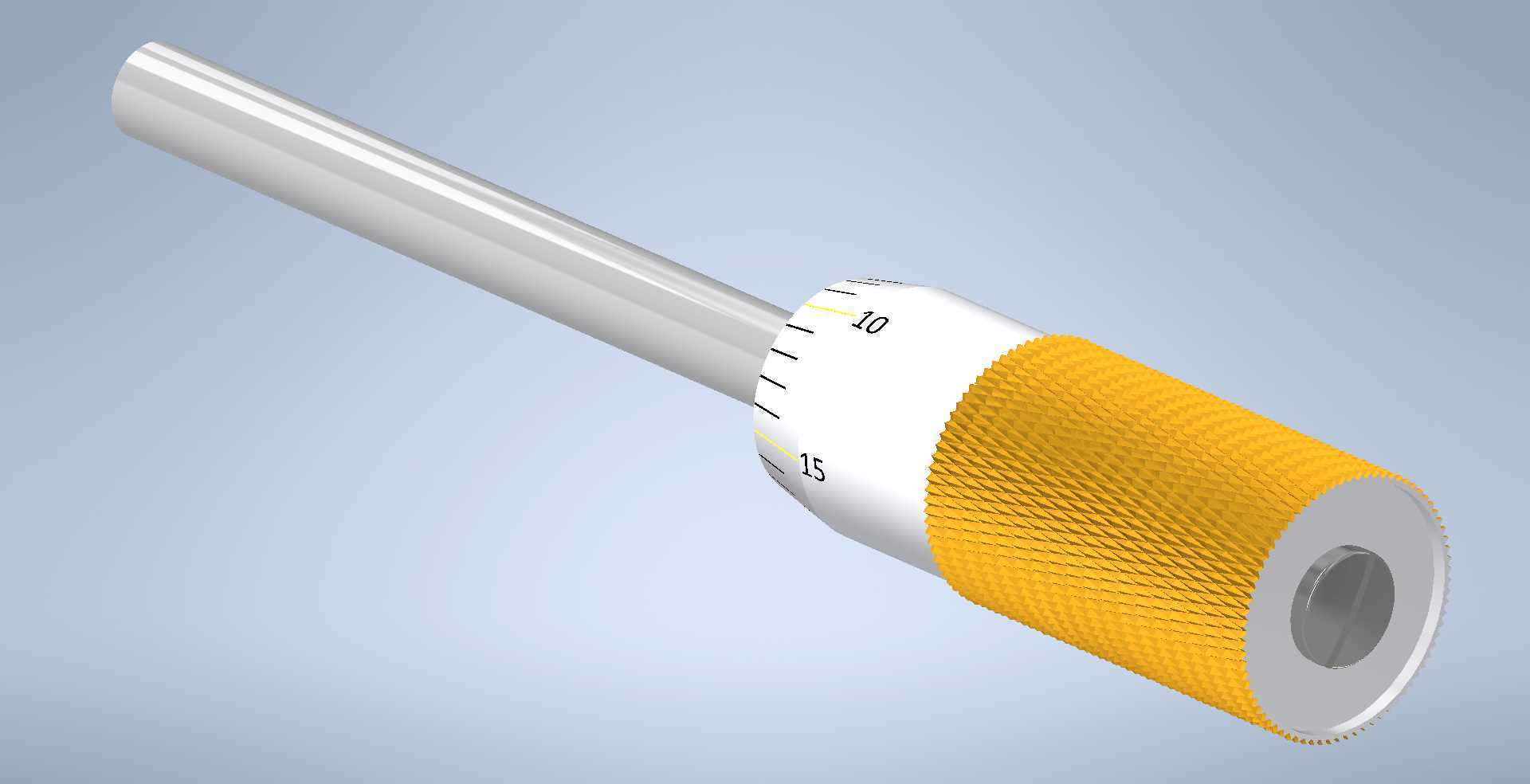

　　固定套筒上的基准刻线采用轴向长刻线配合上下两排错位刻度的设计，上排刻度对应整毫米读数，下排刻度对应半毫米读数，刻线宽度控制在0.08mm以内，避免刻线过宽导致的读数视差；微分筒上的圆周刻线每5格设置一个加长刻度线并标注数字，方便快速读取整格数值，零位刻度处采用红色标识线，零位校准状态下红色刻线与固定套筒基准线完全对齐，降低操作人员的读数识别难度。测力装置采用棘轮式结构，当测砧与被测工件表面接触压力达到额定测力值时，棘轮会发出清脆的打滑声响，提示操作人员停止转动，既保证测量面与工件充分接触，又避免压力过大导致测微螺杆螺纹变形、或者工件被压溃产生测量误差，额定测力控制在5-10N区间，适配金属工件、薄壁塑胶件等不同材质被测件的测量需求。

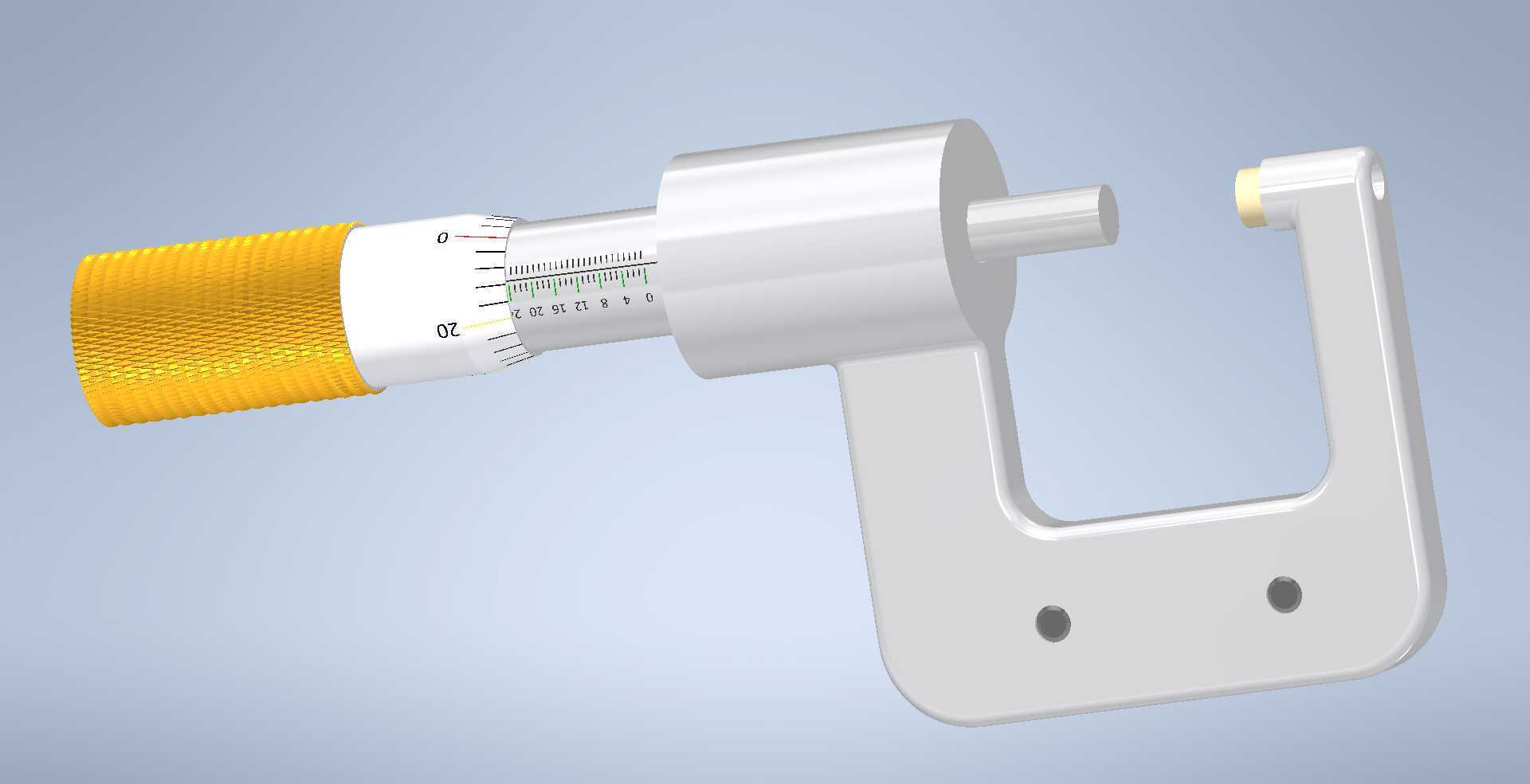

　　锁紧机构采用侧边顶丝结构，当需要锁定测量数值进行读数或者工件比对时，扳动锁紧拨杆即可通过顶丝压紧测微螺杆，锁定后测微螺杆的轴向窜动量控制在0.002mm以内，不会因为移动量具出现数值偏移。从安装边界与尺寸适配来看，这款螺旋规的测量范围为0-25mm，整体长度控制在120mm以内，最大外径22mm，可以轻松放入检测人员的工具腰包、计量室的量具收纳盒，不会占用过多存储空间；测砧测量面采用硬质合金镶片设计，镶片厚度2mm，经过精密研磨后表面粗糙度达到Ra0.05μm，平面度误差不超过0.3μm，长期使用也不会因为磨损导致测量面失准，延长量具的校准周期。

　　在实际应用场景中，这款螺旋规可以直接用于机加工工序间的零件尺寸抽检，比如轴类零件的外径检测、冲压薄片的厚度检测、小尺寸键槽的宽度检测；也可以配合量块完成其他量具的示值校准，比如对专用卡规、自制检具的尺寸标定。设计过程中还考虑了不同使用环境的适配性，整体金属结构表面经过哑光镀铬处理，不会在车间强光环境下产生反光晃眼的问题，同时镀铬层具备良好的防锈能力，在加工车间存在切削液飞溅、空气湿度较高的环境下也不会轻易生锈，减少日常维护的工作量。测微螺杆与套筒之间设置有防尘密封毡圈，能够阻挡车间内的金属切屑、粉尘进入螺纹配合间隙，避免螺纹磨损导致的回程误差，保障长期使用的精度稳定性。在结构细节处理上，微分筒与固定套筒之间预留了0.2mm的均匀间隙，既不会因为间隙过大出现晃动，也不会因为加工公差导致转动卡滞，转动过程中的阻尼感均匀一致，全程没有卡顿或者松旷的段落，操作人员可以精准控制微调量，完成微米级的尺寸对准。
