毫米钢尺定位支撑夹具结构设计

　　在车间日常划线、工件尺寸核验、小零件装配对位的作业场景里，毫米级钢尺是一线操作工人最常取用的测量工具，但常规钢尺为薄型长条结构，直立使用时缺乏有效支撑，极易发生倾斜、倒伏，导致测量基准偏移，反复调整对位会占用不少有效作业时间，尤其是在台钻工位、小型装配台、钳工划线平台这类需要频繁将钢尺垂直立放作为高度参照、划线基准的场景，缺少适配的支撑辅具会直接影响作业效率与测量精度。

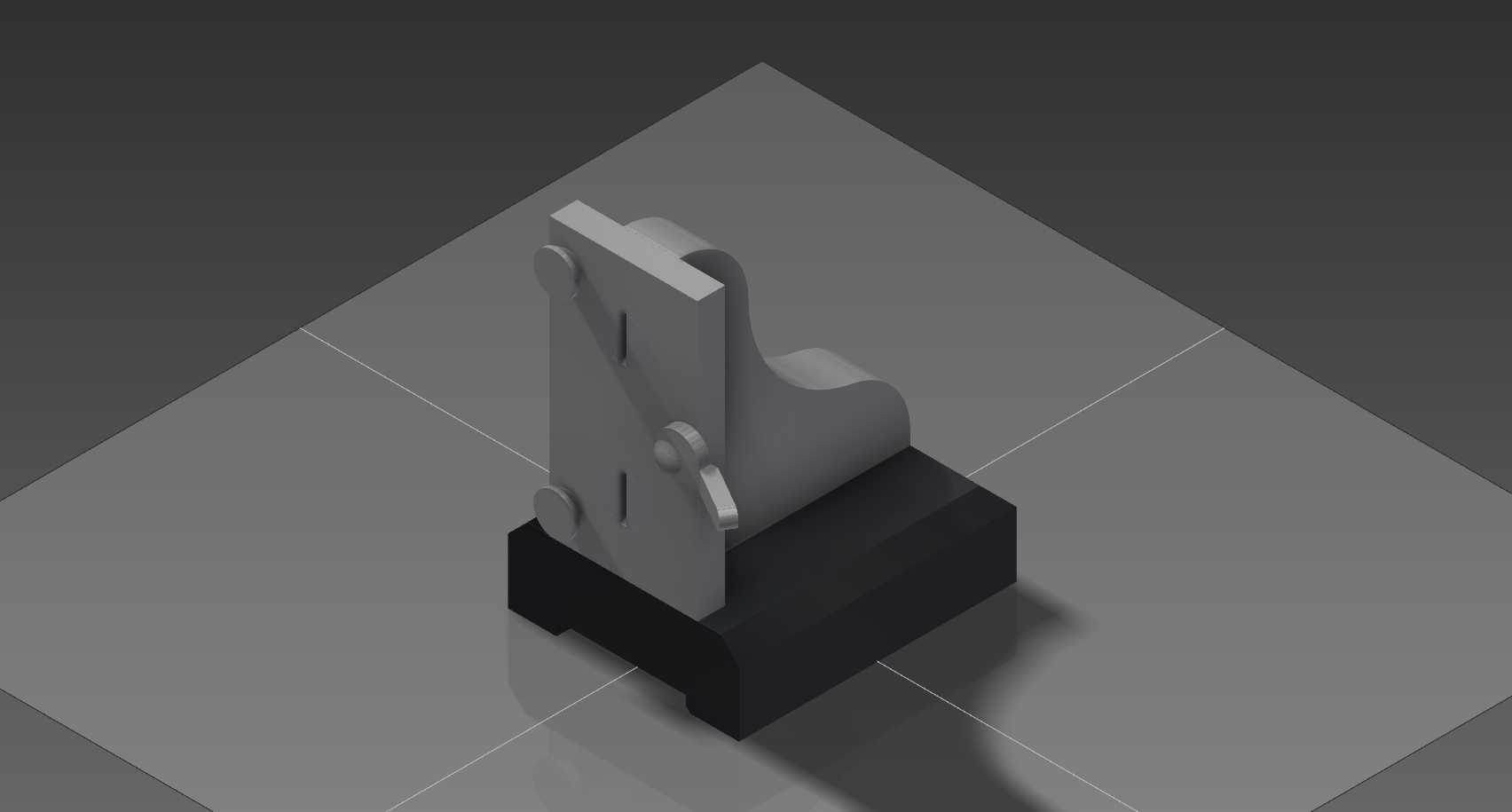

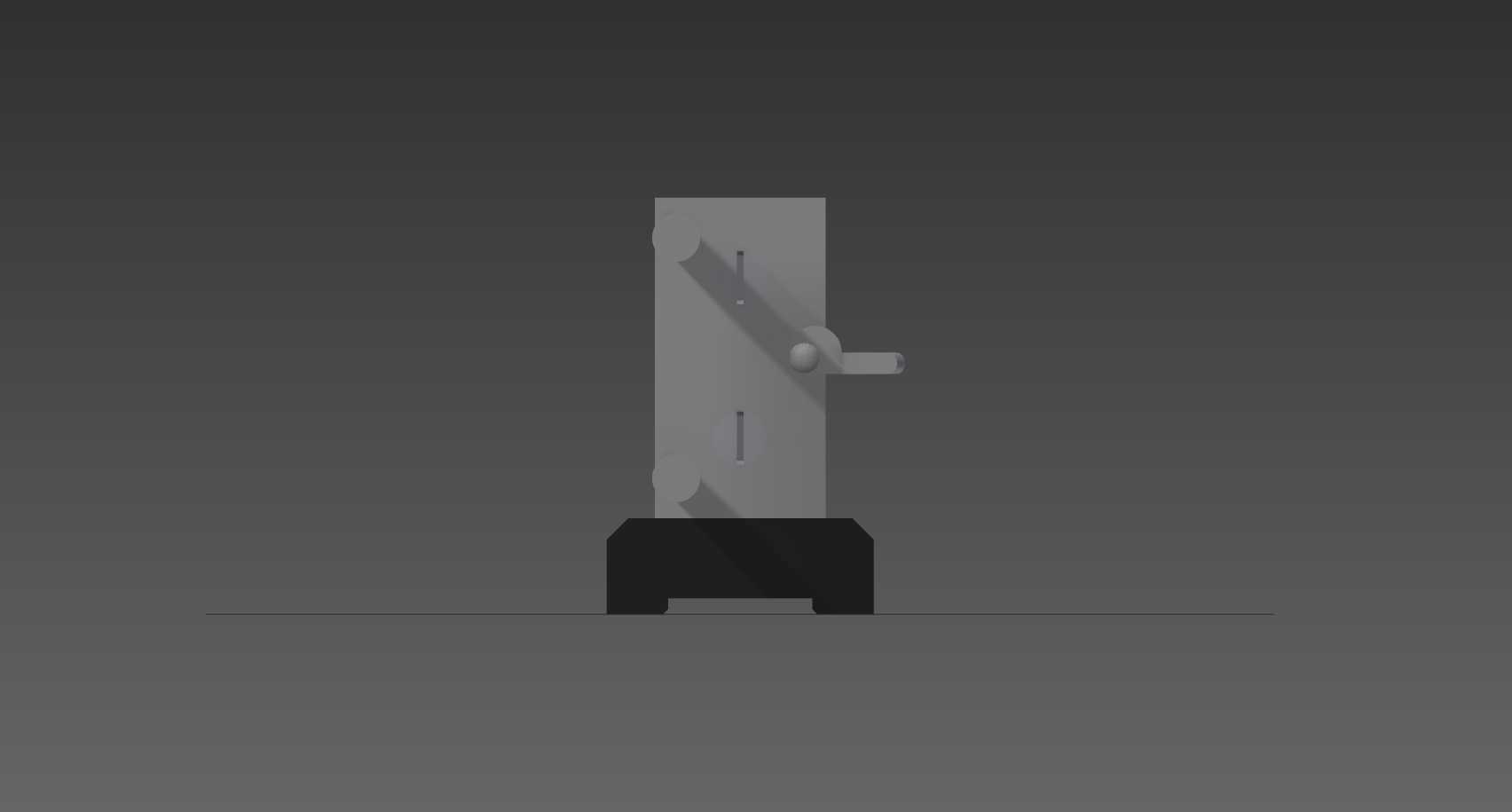

　　这款支撑结构正是针对这类实际作业痛点设计，整体采用立式承托结构，底部为厚重的方块式基座，基座底面做平面度处理，能够平稳贴合铸铁平台、木质工作台、装配工位台等常见作业台面，不会轻易发生滑移，基座的重量配比经过考量，整体重心落在基座几何中心范围内，即使钢尺安装后上部探出一定长度，也不会出现重心偏移倾倒的问题。支撑主体为立式立板结构，立板上设置有可调节的锁紧压块，压块通过旋钮式锁紧结构实现松紧调节，能够适配不同厚度的毫米钢尺，压块与钢尺接触的面做了防滑纹理处理，锁紧后钢尺不会出现下滑、偏转的情况，立板上还预留了长条形调节槽，可以根据实际使用需求调整钢尺的上下安装位置，满足不同高度的测量参照需求。

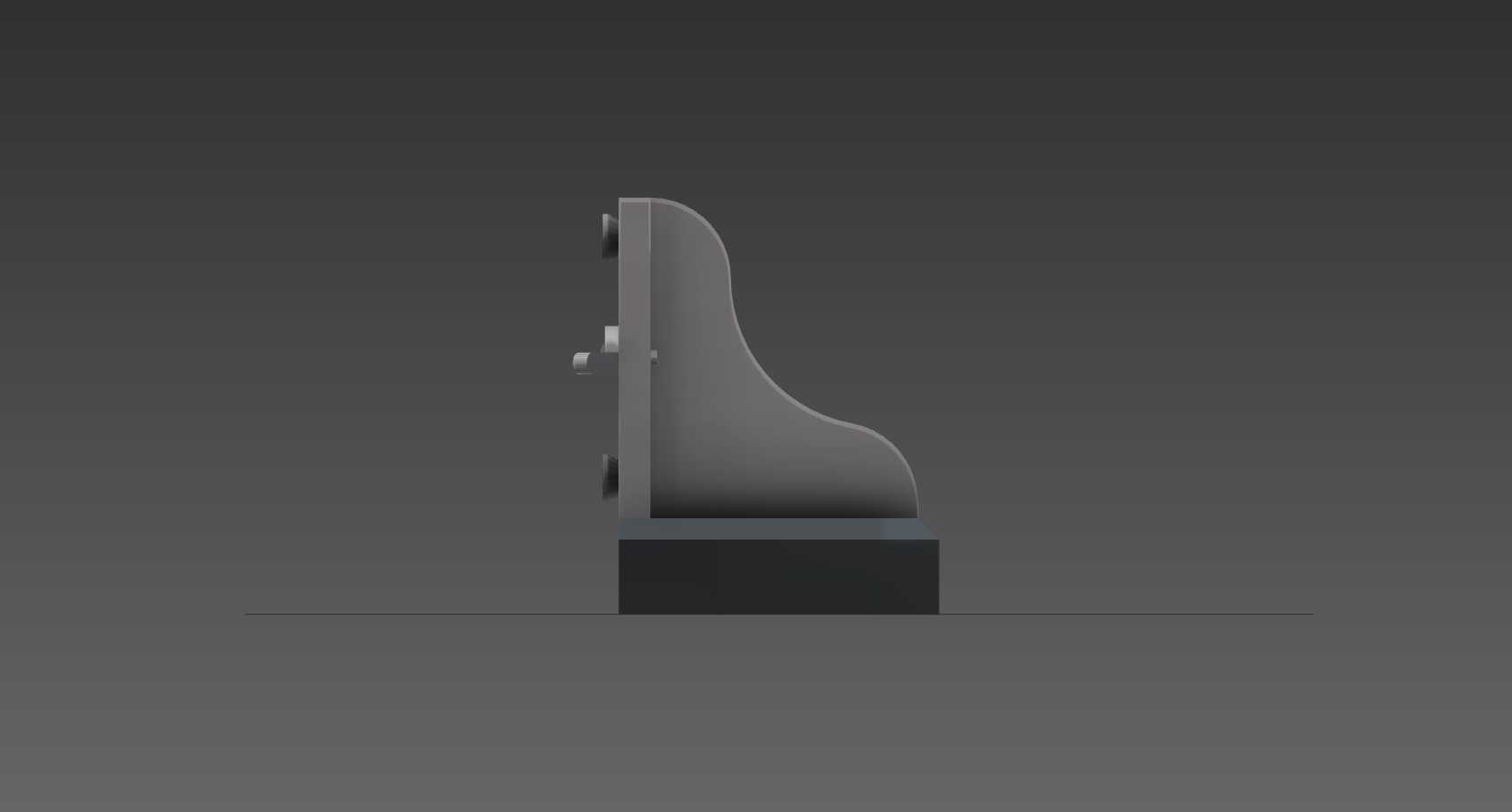

　　立板侧面设置有弧形靠位结构，当钢尺安装到位后，弧形结构能够贴合钢尺侧边，进一步限制钢尺的侧向摆动，保证钢尺工作面始终与基座底面保持垂直，避免因钢尺倾斜导致的测量读数误差。在设计过程中，首先考虑的是车间作业的实际操作习惯，整个支撑的锁紧操作不需要额外工具，徒手即可完成钢尺的装夹与调整，旋钮的阻尼设置适中，既不会因为过松导致锁不紧，也不会因为过紧增加操作负担。安装边界方面，基座的长宽尺寸控制在较小范围内，不会占用工作台过多的操作空间，即使在狭小的装配工位上也能灵活放置，立板的高度设置兼顾了常用钢尺的支撑需求，能够满足大部分车间日常测量的高度参照要求，同时整体结构没有突出的尖锐棱角，所有边角都做了倒钝处理，避免作业过程中刮伤操作人员或者刮花工件表面。

　　从结构强度角度来看，各个受力部位都做了加厚处理，锁紧部位的应力集中区域做了圆角过渡，长期反复装夹调整也不会出现结构开裂、锁紧失效的问题，基座与立板的连接部位采用一体化结构设计，避免了拼接结构带来的装配间隙，保证整体的结构刚性，装夹钢尺后不会出现晃动间隙。在实际使用中，这款支撑不仅可以用于直立放置钢尺作为高度测量基准，还可以配合划线针完成工件的垂直划线作业，也能够在小型零件装配时作为高度限位参照，替代需要反复调整的高度尺做快速粗定位，减少高精度量具的不必要取用损耗。结构的各个活动部件都预留了合理的配合间隙，即使车间内有少量粉尘、铁屑落入，也不会出现调节卡滞的问题，日常维护只需要定期清理配合面的杂物即可，不需要复杂的保养流程。立板上的调节槽采用通槽设计，清理铁屑时可以直接从槽口扫出，不会在结构内部积存杂物影响调节顺畅度，锁紧旋钮的表面做了滚花处理，即使手上沾有少量切削液、油污，也能够可靠拧动旋钮完成锁紧操作，不会出现打滑的情况。
