材料弯曲测试用可调节支撑工装结构

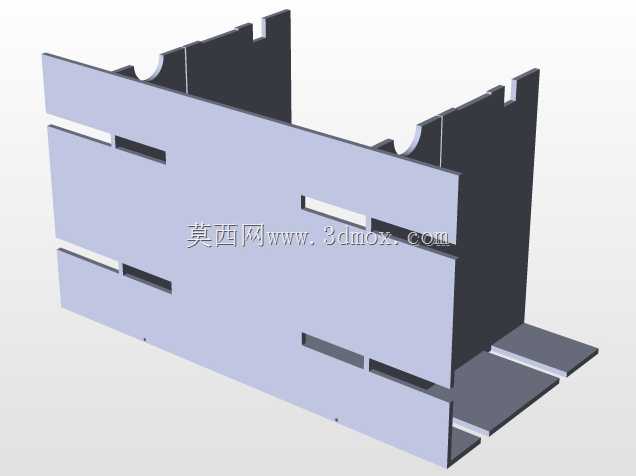

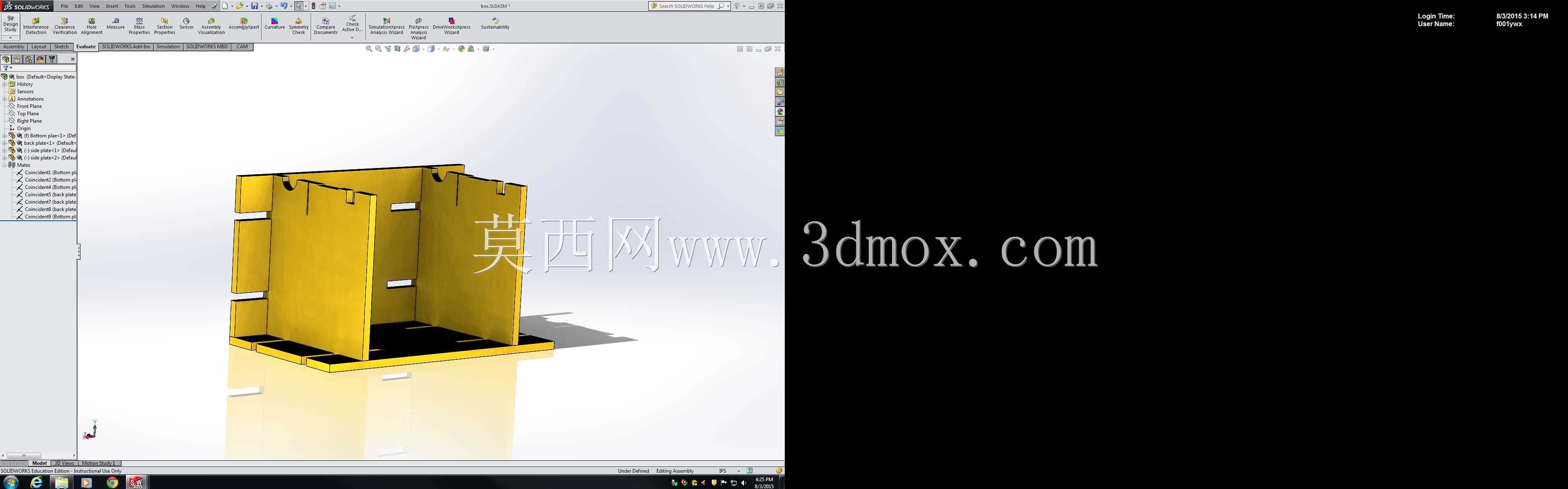

　　在材料力学性能检测环节，板材、带材的弯曲挠度测试是验证材料抗变形能力的核心工序，过往测试中常遇到不同截面形状试样装夹适配性差、悬挂跨距无法灵活调整的问题，直接影响测试数据的准确性与操作效率。这套可调节支撑结构正是针对这类测试场景设计的专用工装，可适配圆形截面棒材、方形截面条材、水平放置的带状试样以及垂直布设的色带类试样的支撑需求，无需更换夹具即可完成多类型试样的装夹准备。从结构设计逻辑来看，整体采用立式双侧支撑布局，底部为一体化平整安装基座，基座上预留了对称的安装定位槽，可直接固定在测试工作台的T型槽上，安装边界可根据测试台的实际尺寸灵活调整固定位置，基座整体平面度控制在0.1mm以内，避免因基座倾斜导致试样受力偏移。

　　两侧的支撑立板采用可滑动调节设计，立板与基座之间通过导向槽配合，锁紧结构采用侧面顶紧式设计，调整时松开顶紧螺丝即可沿导向槽滑动立板，改变两侧支撑点之间的跨距，以此适配不同长度的试样，以及不同测试标准下对支撑跨距的参数要求，跨距调节范围覆盖常规材料弯曲测试的常用区间，调节到位后侧方顶紧结构可提供足够的锁紧紧固力，测试过程中不会出现支撑移位的情况。支撑立板上开设了多组不同高度的支撑卡槽，不同卡槽的槽型分别适配圆形、方形、带状试样的轮廓，放置试样时可根据试样的截面形状选择对应卡槽，避免试样在测试过程中出现滚动、滑移的问题；垂直布设的试样可通过立板上部的夹持槽位固定，保证试样处于垂直张紧状态，满足垂直方向加载测试的需求。

　　实际使用过程中，操作人员可根据待测试样的尺寸、测试要求的跨距参数，先调整两侧支撑立板的间距并锁紧，再选择对应高度与槽型的卡槽放置试样，调整试样伸出支撑的长度至测试要求的悬挂尺寸，即可在试样中间位置放置标准配重块，通过百分表或位移传感器采集试样在配重载荷下的弯曲变形量，整个装夹调整过程无需额外辅助工具，单人即可快速完成操作。结构的材质选择上，支撑立板与基座均采用高强度铝合金加工，表面做硬质阳极氧化处理，既保证了结构的刚性，在长期承受配重载荷时不会出现变形，同时也降低了工装自身重量，方便搬运与位置调整；所有滑动配合面均做了倒角与顺滑处理，调节过程中无卡滞，锁紧部件采用标准不锈钢螺丝，长期使用不会出现锈蚀卡死的问题。

　　从安装边界来看，基座的整体尺寸适配常规力学测试台的安装空间，不需要对现有测试台做额外改造即可直接安装使用，支撑立板的最大调节高度可满足常规厚度试样的挠度测试行程需求，不会出现试样变形后触碰基座的情况。这套支撑结构解决了传统测试工装适配性差、调整繁琐的痛点，在材料实验室、质检部门的日常材料力学性能测试场景中，可大幅提升测试前的装夹准备效率，同时保证支撑定位的一致性，减少因工装装夹误差带来的测试数据偏差，为材料弯曲性能测试提供稳定可靠的支撑基础。
