枢轴连接叉形支座结构练习模型

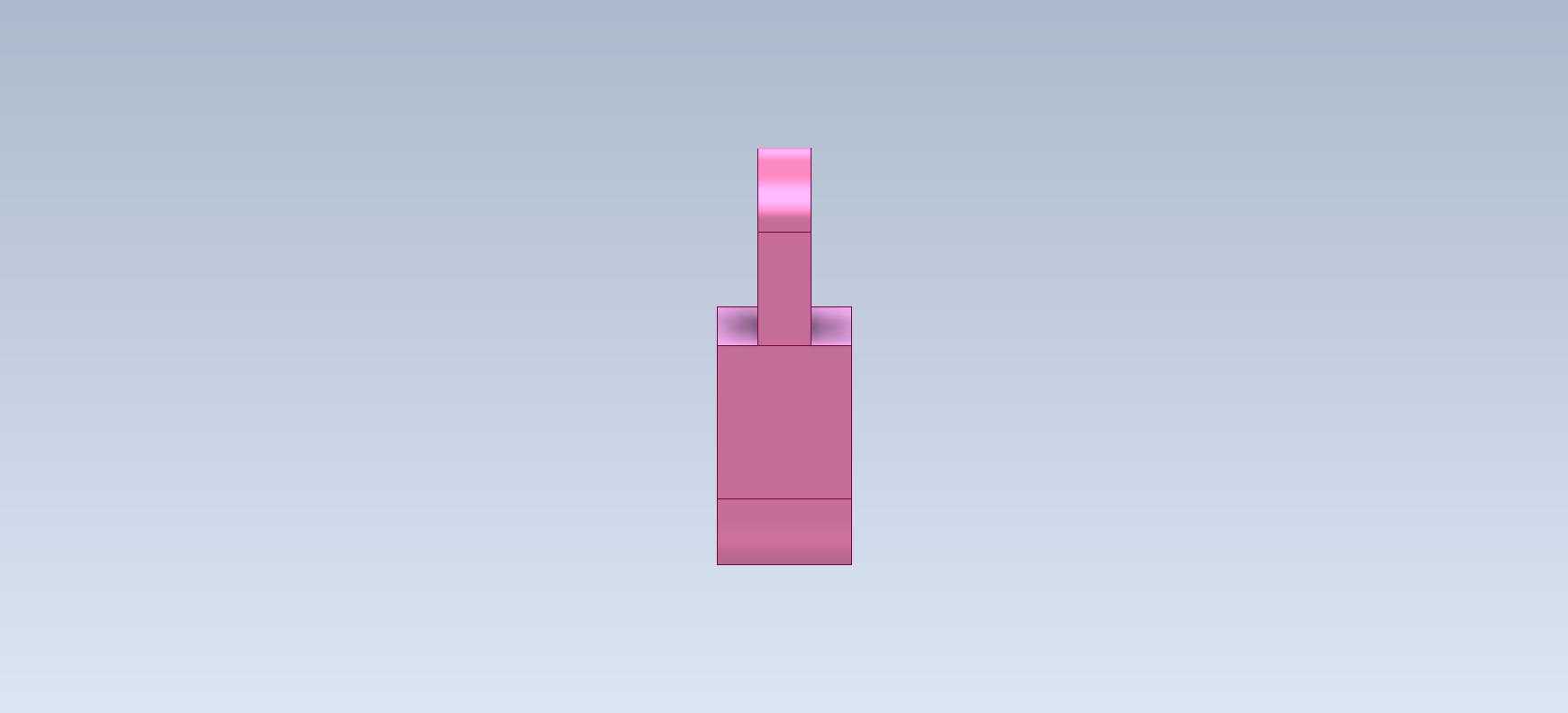

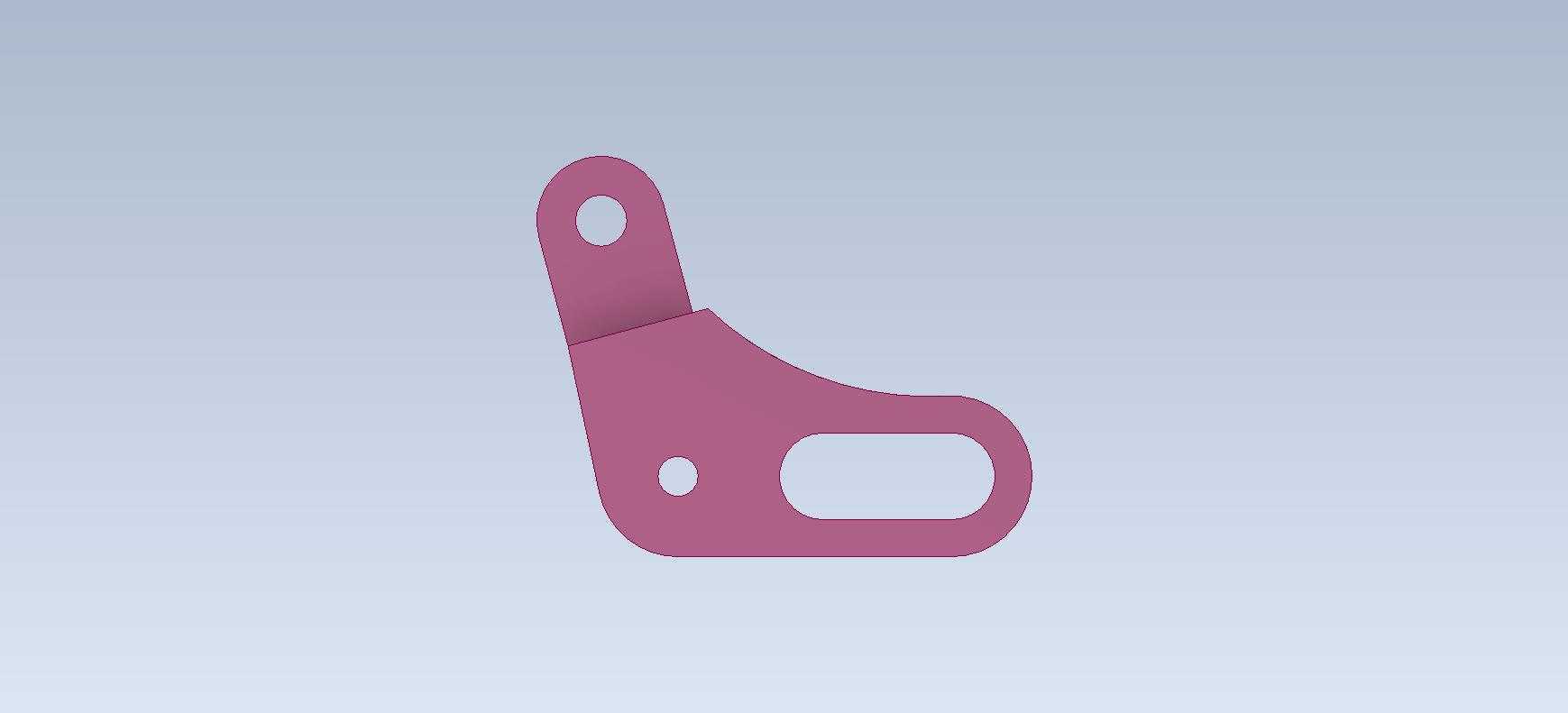

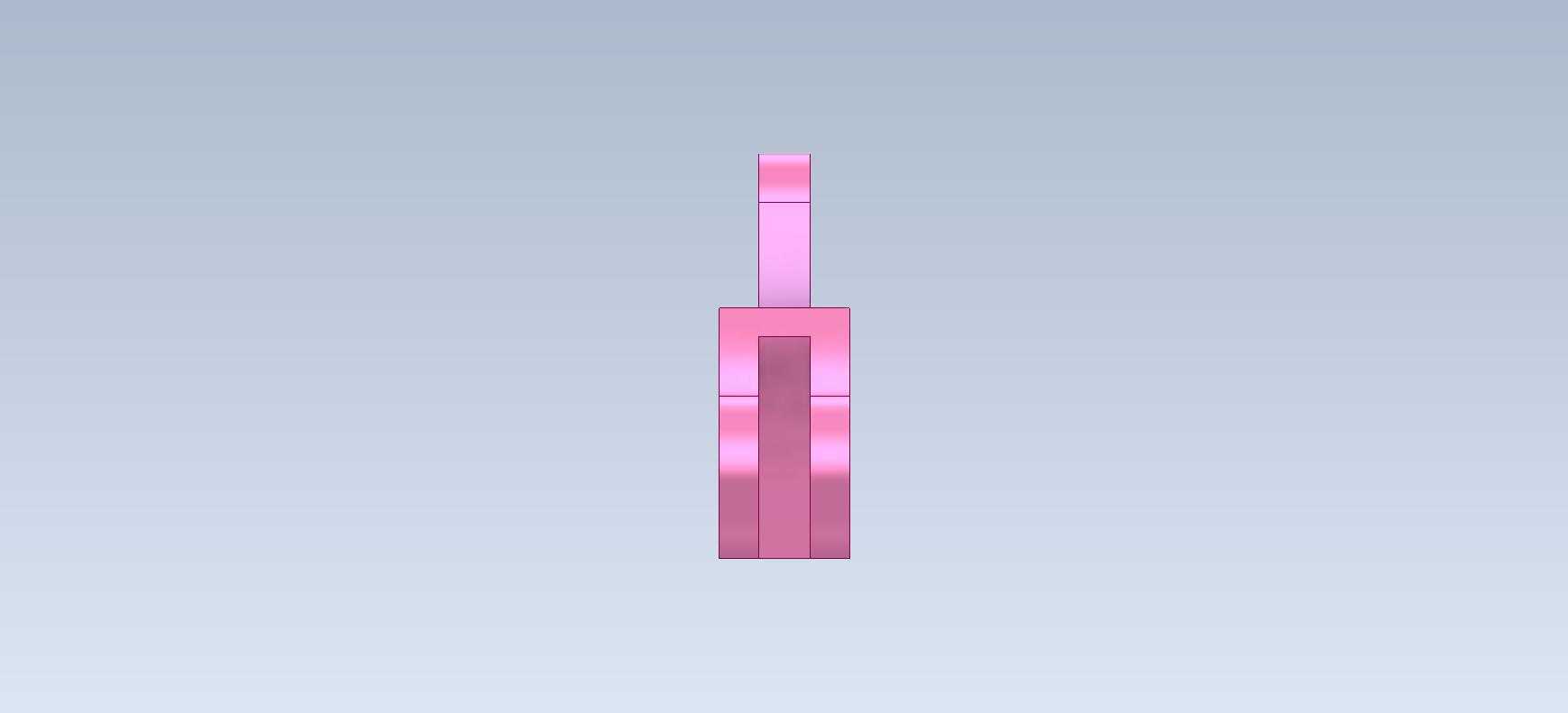

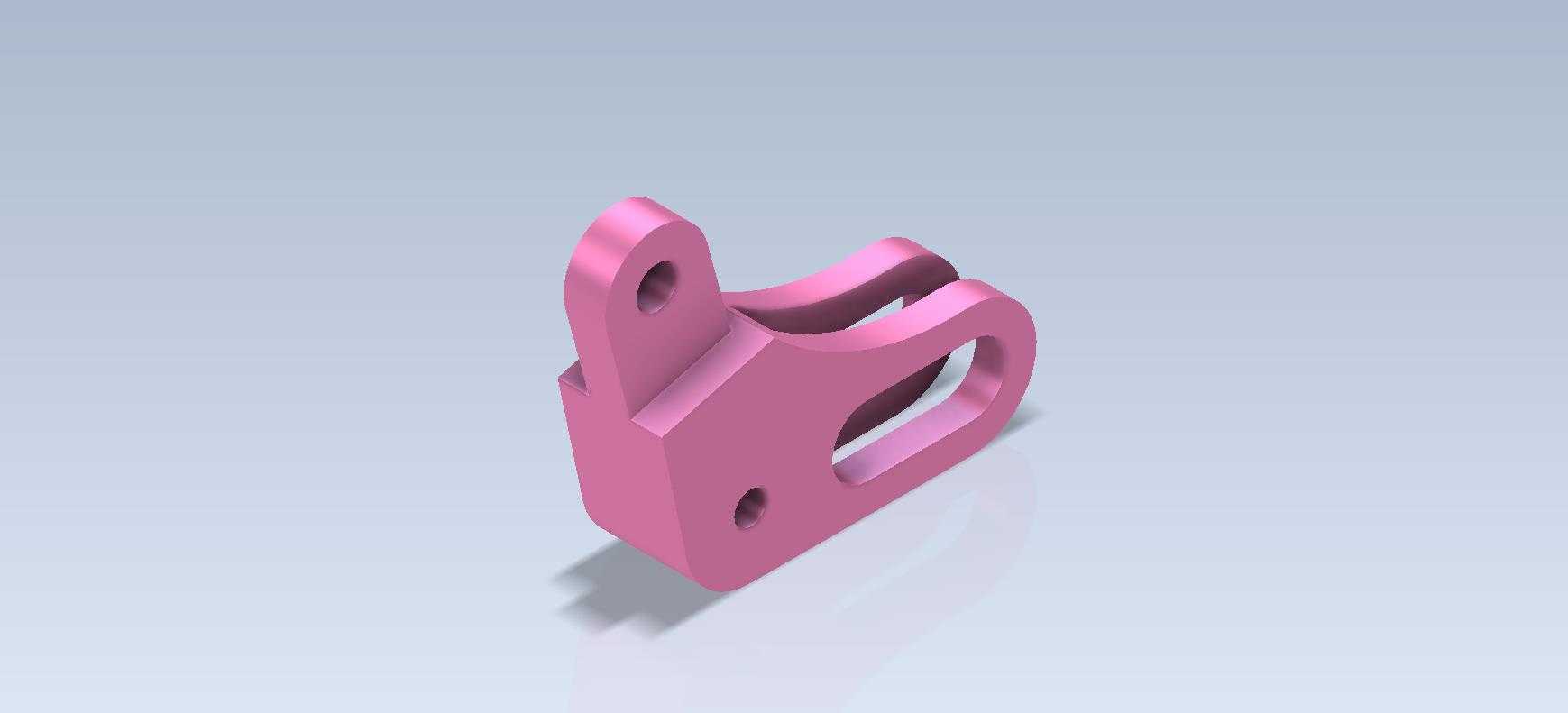

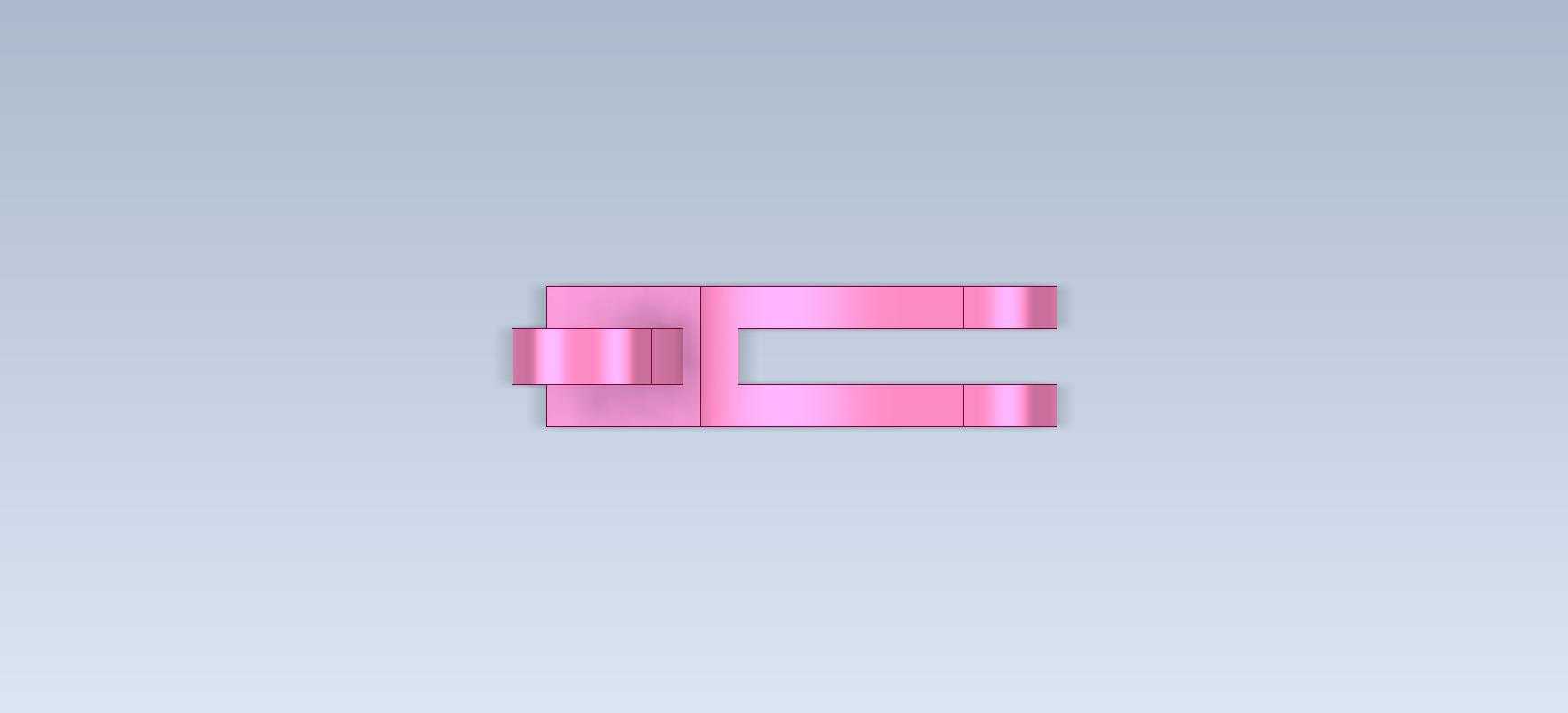

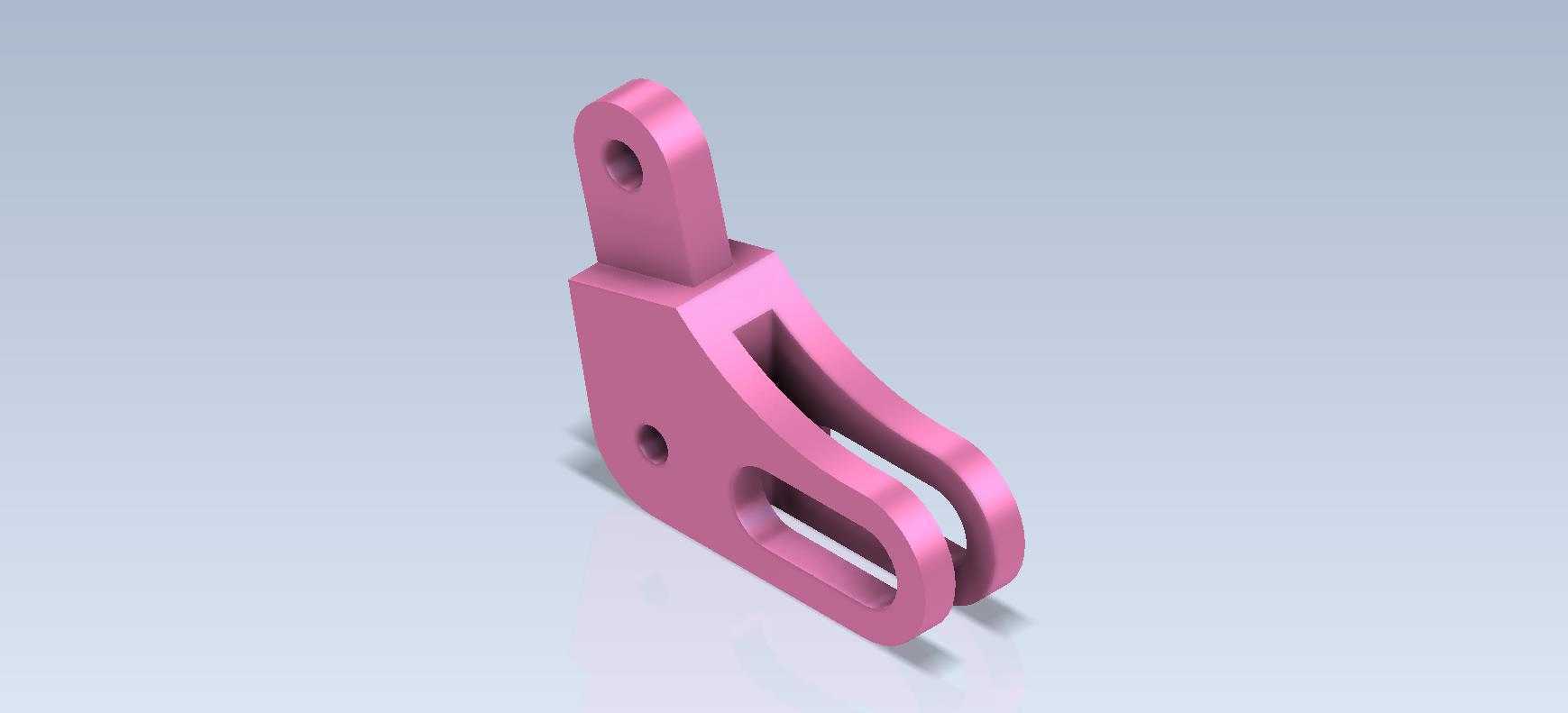

　　在小型自动化输送线的侧边挡料机构、轻工设备的连杆传动单元、工装夹具的铰接定位模块中，这类叉形枢轴支座是承担铰接载荷、实现部件摆动自由度的核心连接构件，日常工况下多承受周期性的径向摆动力与小幅轴向窜动力，对安装位的同轴度、铰接面的耐磨性能有明确的工程要求。从结构功能来看，该零件上端带单通孔的耳板为固定安装端，用于通过销轴与设备的固定机架端铰接，下端的双叉臂带长圆形调节槽，可与活动摆臂的连接端配合，长槽结构能够实现铰接位置的小幅调整，抵消装配过程中产生的累计公差，避免出现铰接卡滞、运动干涉的问题。

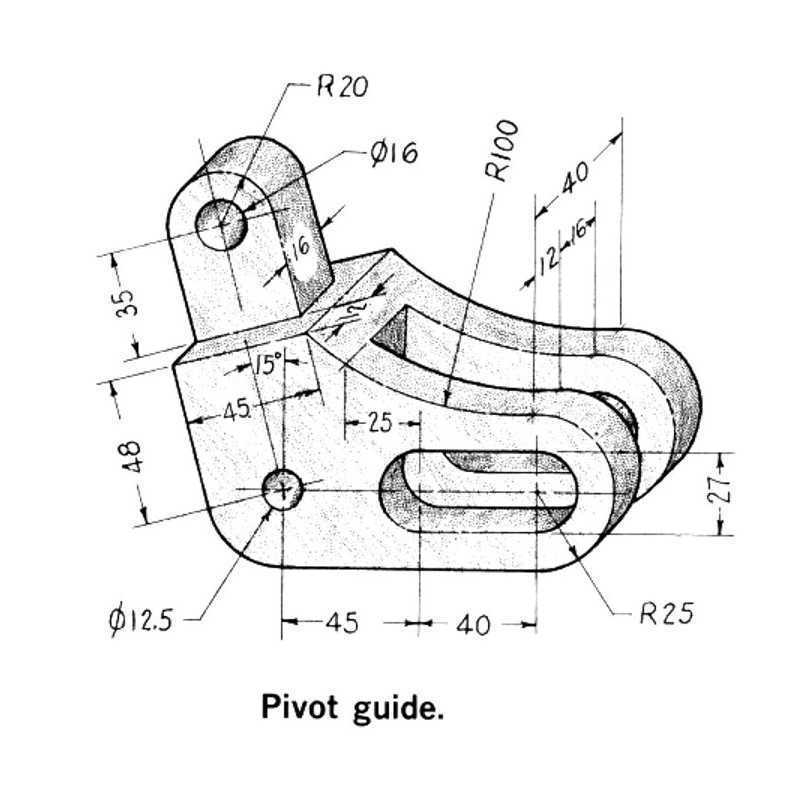

　　设计过程中首先要确定上下铰接孔的中心距，这个尺寸直接决定了摆臂的摆动行程范围，中心距偏差过大会导致配套机构的运动轨迹偏离设计值，出现挡料不到位、夹具夹紧力不足等实际问题；上端单耳的厚度需要匹配机架安装位的开口宽度，双耳的内侧间距要与配套摆臂的连接端厚度留0.2-0.5mm的装配间隙，既不能间隙过大导致摆动过程中出现横向窜动，也不能间隙过小造成装配困难、运动摩擦阻力超标。零件的安装边界需要重点关注：上端安装孔的孔径要匹配标准圆柱销轴的尺寸，通常选用H7的公差配合，保证销轴装配后无明显旷量；下端长槽的宽度与配套铰接销轴直径保持一致，槽的长度方向要与摆臂的调节方向平行，槽端的圆弧半径与槽宽的一半相等，避免应力集中导致槽端开裂。

　　结构过渡位置全部采用圆角处理，尤其是单耳与主体连接的根部、叉臂与主体衔接的位置，圆角半径不小于3mm，能够有效降低应力集中系数，在承受交变载荷时减少疲劳断裂的风险。零件的主体截面采用变厚度设计，靠近上端耳板的位置厚度更大，承担主要的支撑载荷，叉臂部分在保证结构强度的前提下做了局部减重挖槽，既可以降低零件整体重量，也能减少铸造或机加工过程中的材料消耗。建模过程中需要先绘制主体的拉伸轮廓，确定整体的外形边界，再分别绘制上端耳板、下端叉臂的特征，长槽结构采用拉伸切除的方式生成，最后对所有锐边做倒角处理，对受力集中的位置做圆角过渡，建模时要注意特征的先后顺序，避免出现特征失败、几何错位的问题，同时要保证所有配合面的平面度、孔位的同轴度符合工程制图的公差要求。

　　实际应用中这类零件多采用45号钢机加工成型，表面做发黑处理提升防锈能力，铰接配合面需要做淬火处理提升表面硬度，减少长期摆动摩擦带来的磨损；如果是用于低载荷的轻工设备，也可以采用铝合金材质加工，降低整体重量，同时具备不错的耐腐蚀性能。装配时需要先将上端耳板与机架端通过销轴定位，预紧固定螺栓后再调整下端叉臂与活动摆臂的相对位置，穿入铰接销轴后在销轴端部加装开口销防松，调试过程中要手动摆动摆臂，确认整个运动行程内无卡滞、无异响，长槽的调节余量能够覆盖整个装配公差范围，最后再将所有紧固件按规定扭矩锁紧。这类零件虽然结构不算复杂，但作为铰接机构的核心承载件，其尺寸精度、结构强度直接影响整套机构的运行稳定性，是机械结构设计入门阶段必须掌握的典型叉形铰接类零件，通过对这类零件的建模练习，能够熟练掌握拉伸、切除、圆角、倒角等基础建模特征的使用，同时理解铰接类零件的公差配合、装配边界、强度设计的基本逻辑，为后续设计更复杂的传动连接构件打下扎实的基础。
