立式剖分式带座轴承支撑结构设计

项目分类:轴承座 发布时间:2024-12-26 ID:866871
  • 立式剖分式带座轴承支撑结构设计
  • 立式剖分式带座轴承支撑结构设计
  • 立式剖分式带座轴承支撑结构设计
  • 立式剖分式带座轴承支撑结构设计
  • 立式剖分式带座轴承支撑结构设计
  • 立式剖分式带座轴承支撑结构设计
  • 立式剖分式带座轴承支撑结构设计
  • 立式剖分式带座轴承支撑结构设计
  • 立式剖分式带座轴承支撑结构设计
  • 立式剖分式带座轴承支撑结构设计
  • 立式剖分式带座轴承支撑结构设计
  • 立式剖分式带座轴承支撑结构设计
  • 立式剖分式带座轴承支撑结构设计
  • 立式剖分式带座轴承支撑结构设计
  • 立式剖分式带座轴承支撑结构设计

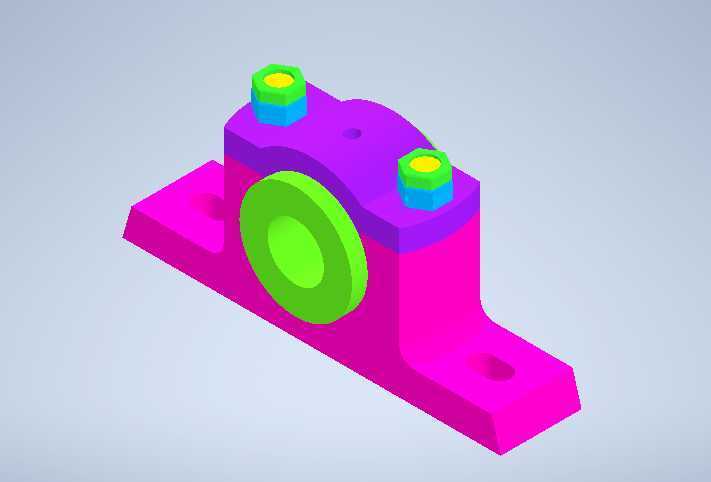

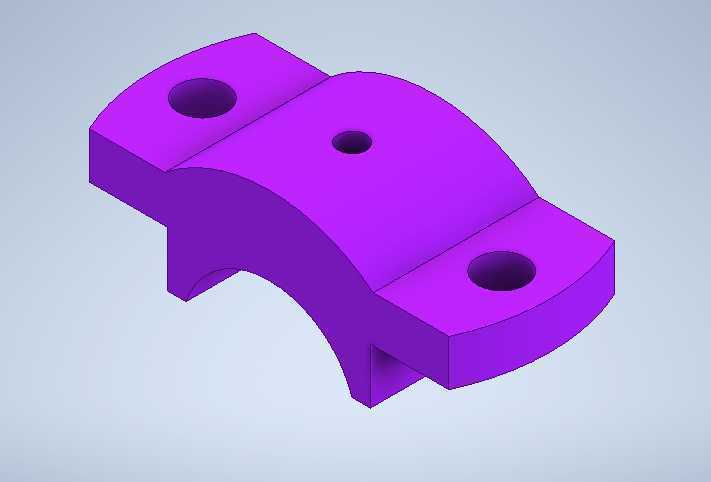

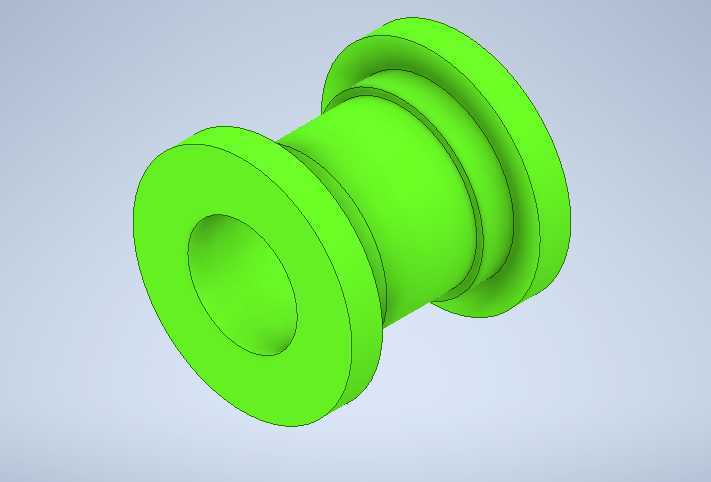

  在常规的带式输送机驱动端、小型离心泵传动侧、实验室搅拌装置的轴系布置中,这类立式轴承座是承担径向载荷、约束转轴径向跳动的核心支撑部件,区别于卧式安装的轴承座,立式结构的安装基面为水平布置的底板,可直接通过螺栓固定在设备的安装平台或者机架面板上,不需要额外设计倾斜的安装支座,能大幅简化配套设备的机架加工工序。从结构设计逻辑来看,整个轴承座采用剖分式的腔体设计,上半部分的轴承盖与下半部分的座体通过两个对称布置的紧固螺栓实现锁紧,这种结构的优势在于后期维护更换轴承时,不需要拆卸轴端的联轴器、带轮等传动零件,只需要松开两个上盖螺栓,取下轴承盖即可完成轴承的更换,相比整体式轴承座能减少至少60%的设备维护拆装工作量,尤其适合在设备排布紧凑、轴端零件拆装空间不足的工况下使用。

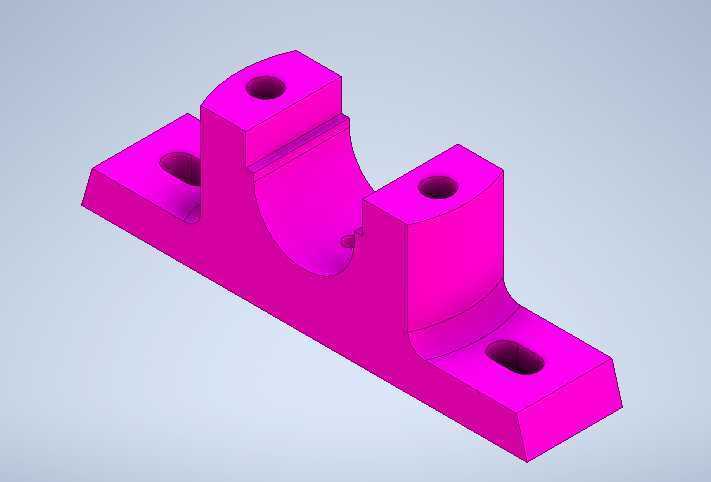

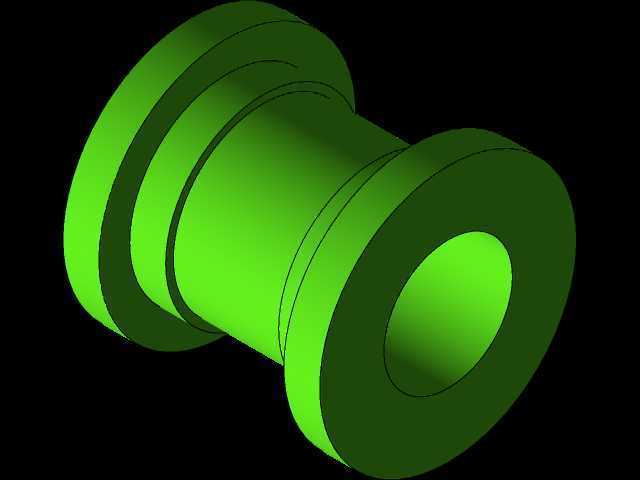

  安装底板部分设计为两端延伸的带安装孔结构,两个安装沉孔分别布置在轴承腔体的两侧,安装时螺栓穿过沉孔将座体固定在机架上,沉孔的设计可以让螺栓头部完全埋入底板内部,不会突出底板平面,既可以避免螺栓头部与其他运动部件发生干涉,也能保证整个座体安装后与基面完全贴合,不会出现局部悬空导致的受力不均问题。轴承腔体的内径尺寸与常用的深沟球轴承、外球面轴承外径匹配,腔体内部预留有润滑脂的存储空间,日常运维时可以通过上盖预留的注油孔补充润滑脂,不需要拆开轴承盖就能完成润滑维护,能有效延长轴承的使用寿命。

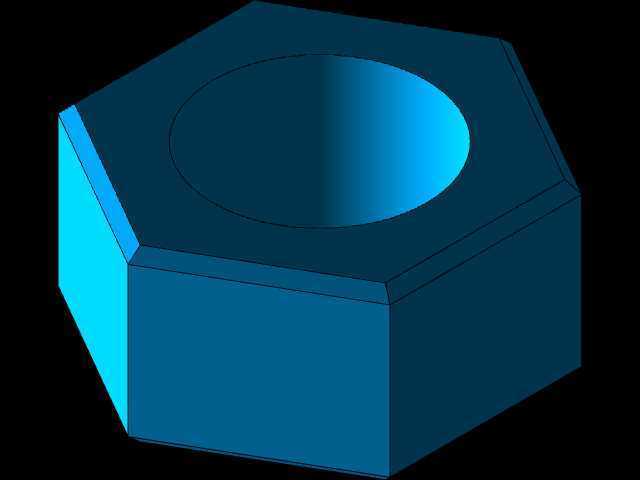

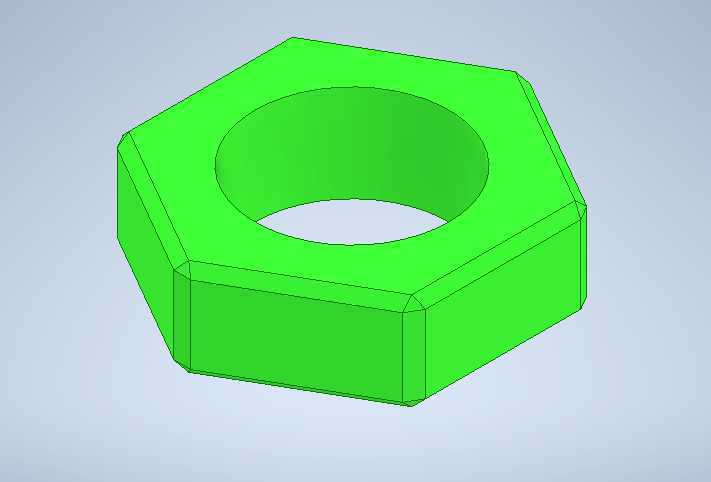

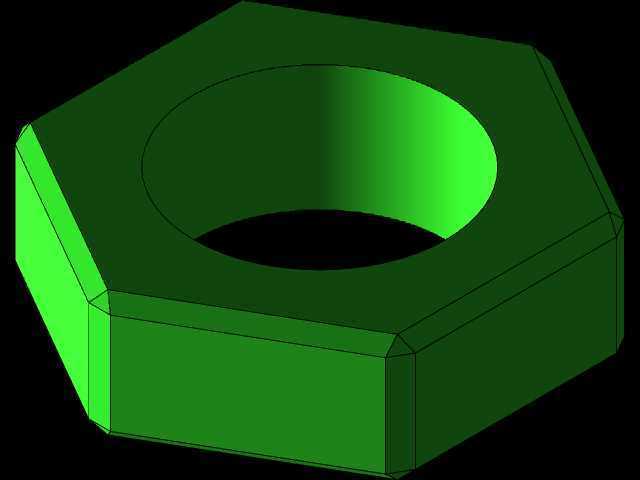

  两侧的紧固螺栓采用六角头配合防松垫圈的设计,在设备存在持续振动的工况下,防松垫圈可以避免螺栓因为振动出现回转松动,保证轴承盖对轴承外圈的压紧力持续稳定,不会出现轴承外圈在座体内转动的跑圈问题。从安装边界来看,整个轴承座的重心完全落在安装底板的支撑范围内,即使转轴存在一定的偏载,座体也不会出现倾覆的趋势,安装时只需要保证机架安装面的平面度公差在0.1mm以内,就可以保证轴承座安装后轴承内孔的轴线与设计轴线重合,避免因为安装面不平导致的轴承附加载荷,减少轴承的早期磨损。在实际选型应用中,这类轴承座通常适配直径20mm到50mm区间的光轴,可承担的径向载荷根据配套轴承的额定载荷确定,广泛应用在中小型传动设备的轴系支撑场景中,比如小型粮食加工设备的输送辊支撑、包装机械的牵引辊支撑、小型风机的叶轮轴支撑等场景,相比法兰式轴承座,立式安装的结构不需要在机架上加工大尺寸的安装通孔,只需要加工两个对应螺栓孔的螺纹孔或者通孔即可,对机架的加工精度要求更低,适合在非标设备的快速设计中选用。

  设计建模过程中,需要重点保证轴承腔体的圆柱度公差,以及腔体轴线与安装底板平面的平行度公差,这两个形位公差直接决定了轴承安装后的运转精度,如果腔体圆柱度超差,会导致轴承外圈被挤压变形,增大轴承的运转阻力,甚至出现卡滞问题;如果轴线与安装面平行度超差,会导致转轴安装后出现倾斜,轴端的传动零件会出现偏载,加速传动件的磨损。另外,轴承盖与座体的结合面需要设计合理的止口结构,止口的配合间隙控制在0.02mm到0.05mm之间,既可以保证上盖安装时的定位精度,也能避免结合面出现缝隙导致润滑脂泄漏,同时可以阻挡外部的粉尘、切削液等杂质进入轴承腔体内部,破坏轴承的润滑环境。在材料选择上,这类轴承座通常采用灰铸铁HT200铸造后加工而成,灰铸铁的减震性能优异,可以吸收轴承运转过程中产生的振动,降低设备的整体运行噪音,同时铸铁材料的铸造性能好,适合批量生产,成本相对较低,对于一些载荷较大、存在冲击载荷的工况,也可以采用铸钢材料制作,提升座体的结构强度,避免冲击载荷导致座体出现开裂问题。
