机械基础练习用轴承座结构设计

在日常机械结构设计的基础训练环节，这类轴承座零件是非常典型的练手载体，很多刚接触三维建模的结构工程师，都会从这类兼具安装定位与回转支撑功能的零件入手，熟悉特征建模、装配约束、工程图导出的全流程逻辑。从实际工业场景来看，这类小型轴承座常应用在轻载传动机构、小型自动化输送线的从动辊支撑端、桌面级实验设备的转轴定位部位，不需要承受大吨位冲击载荷，更多是承担径向定位、限制转轴轴向窜动的作用，同时兼顾安装调试的便捷性。

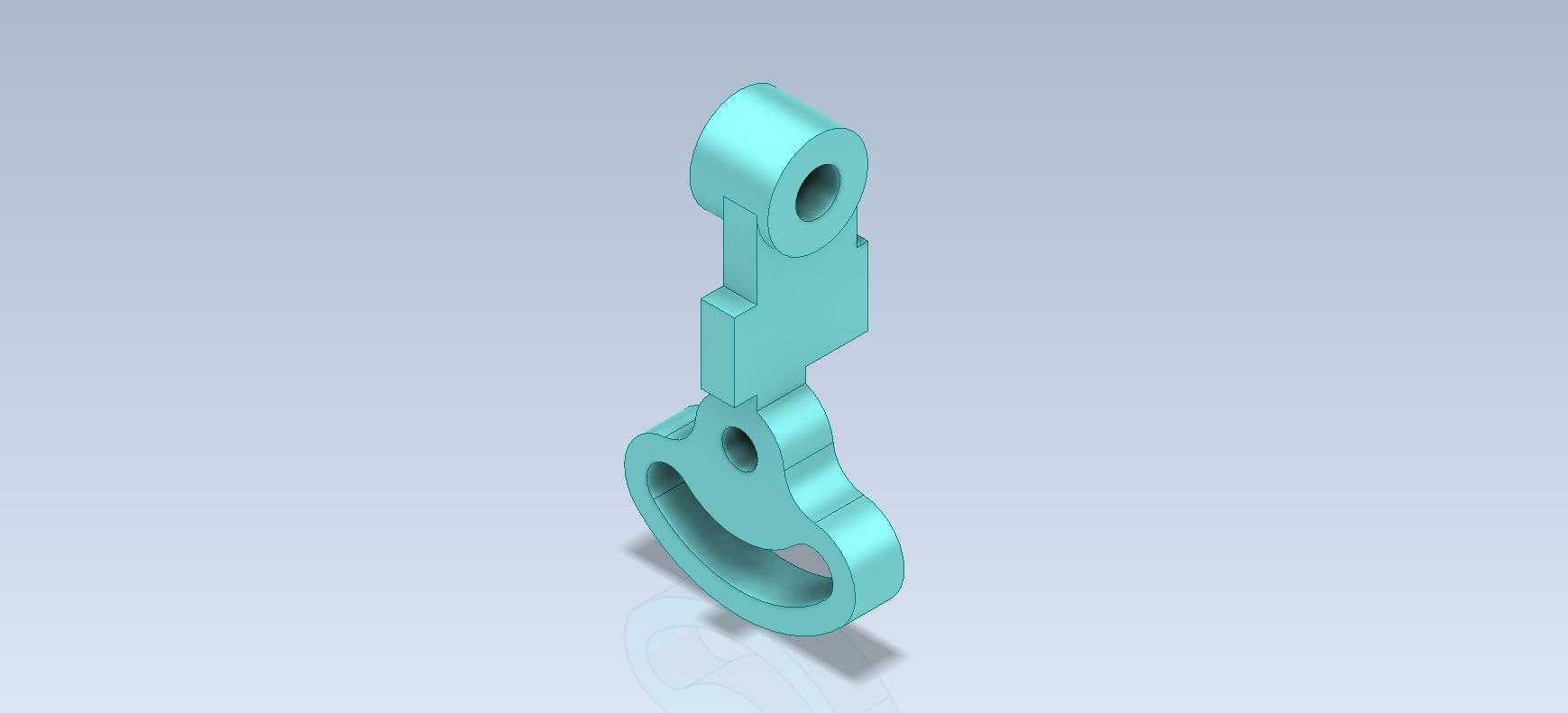

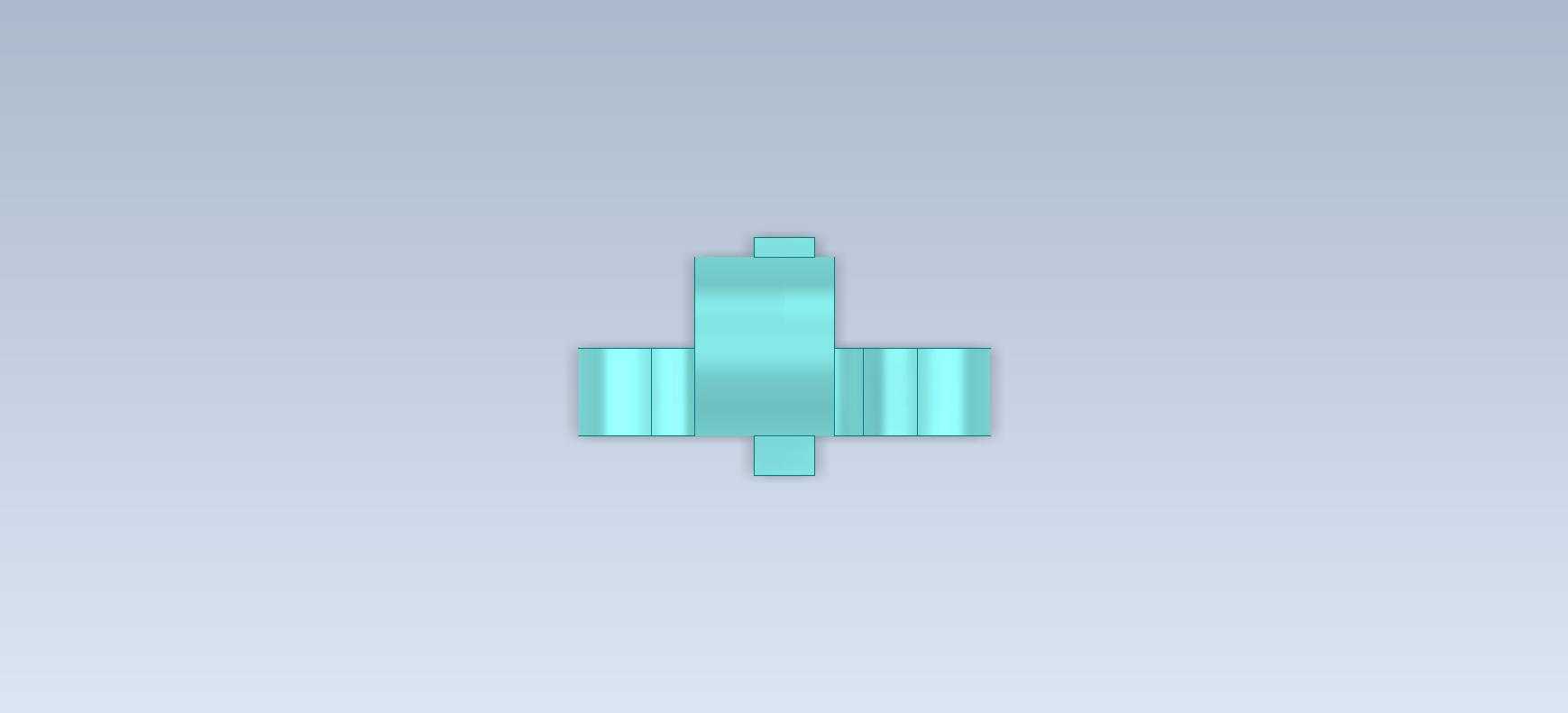

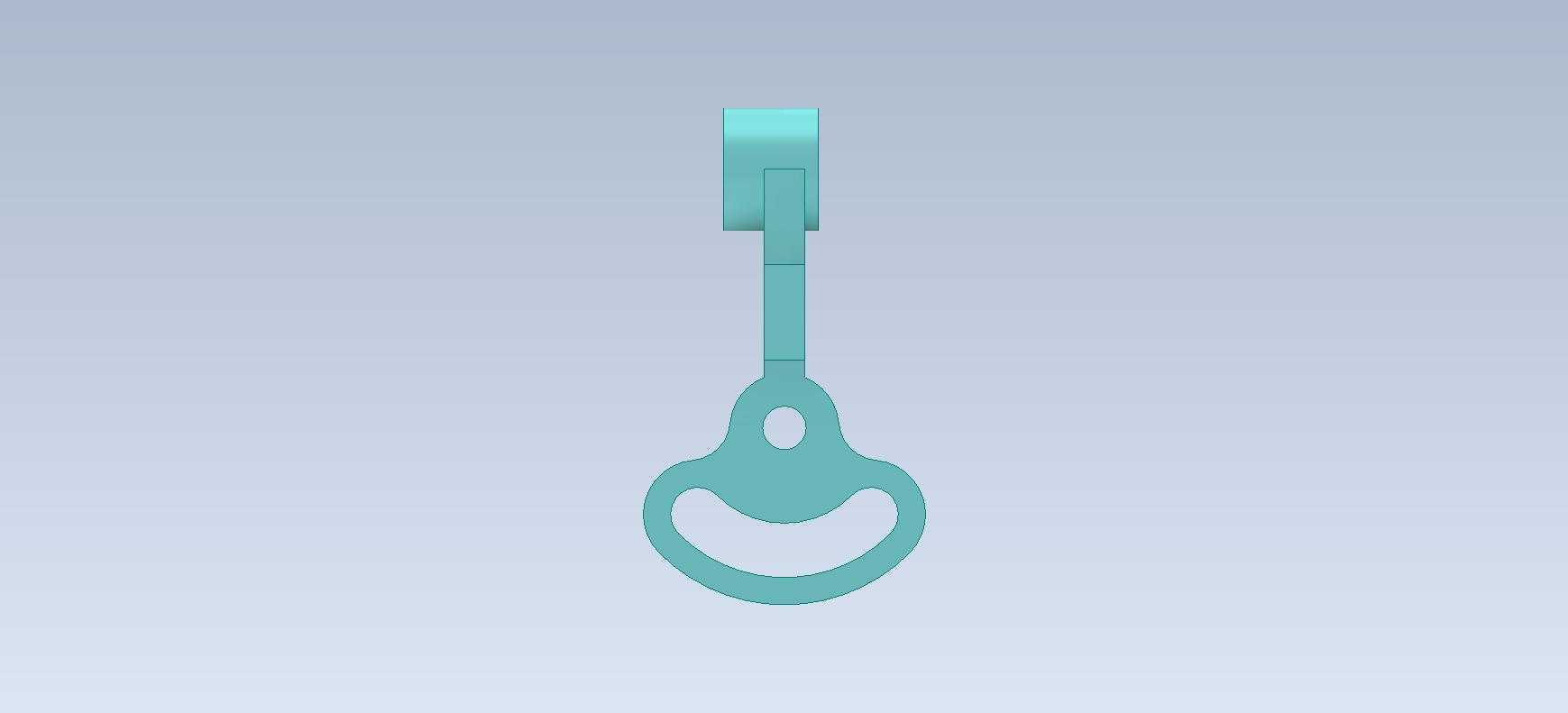

从结构设计思路来看，这个零件采用了一体化铸造成型后机加工的工艺逻辑，主体分为上下两个功能段：下段是带半圆开口的轴承安装位，这个开口的圆弧直径需要和配套轴承的外圈外径做基孔制配合，公差带通常选H7，保证轴承压入后不会出现径向松动，同时开口侧的两个端面需要做铣平处理，后续装配轴承端盖或者压盖的时候，可以保证贴合面的平面度，避免螺栓锁紧后出现应力集中导致轴承外圈变形。上段的带孔凸台是安装固定位，这个通孔的位置精度直接决定整个轴承座的安装同轴度，孔的轴线需要和下段轴承安装位的圆弧轴线保持严格的平行度，公差通常控制在0.02mm以内，否则转轴安装后会出现别劲、转动卡滞的问题，长期运行还会加剧轴承磨损，缩短传动件的使用寿命。

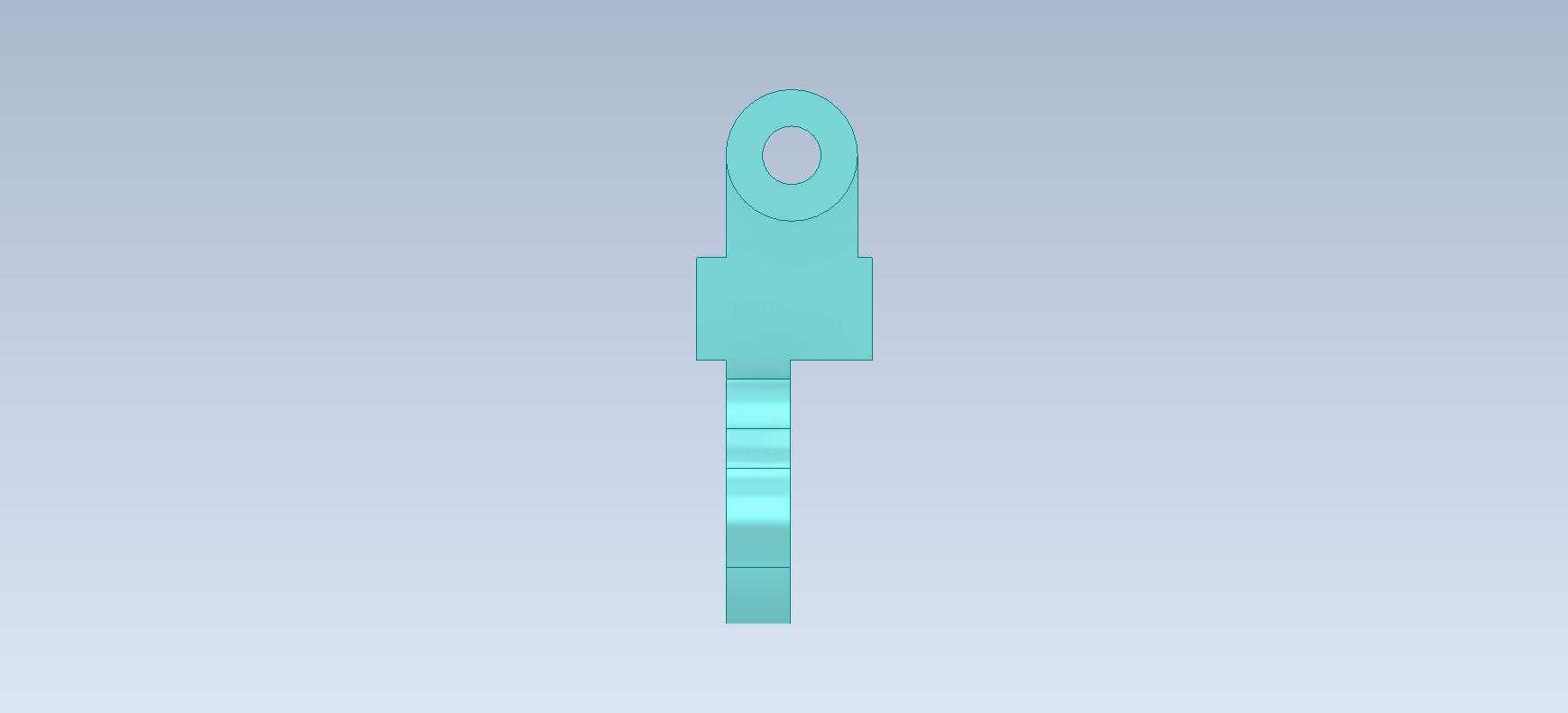

在安装边界的考量上，这类轴承座属于侧面壁挂式安装结构，上段的安装孔通常适配M6或者M8的内六角圆柱头螺栓，安装时需要先把轴承压入下段的圆弧座内，再将整个组件通过上段的孔固定在设备的立板或者型材支架上，安装面需要提前做铣平处理，保证和轴承座的安装基准面完全贴合，不能有焊渣、凸起等异物，否则锁紧螺栓后会导致轴承座发生形变，直接影响轴承的回转精度。零件的整体外形没有多余的冗余结构，所有的转角处都做了R2-R3的铸造圆角，一方面是避免铸造过程中出现应力集中导致的冷隔、裂纹缺陷，另一方面也可以减少机加工过程中的刀具崩损风险，非安装面的粗糙度只需要达到Ra6.3即可，配合面的粗糙度需要达到Ra1.6，满足装配精度要求。

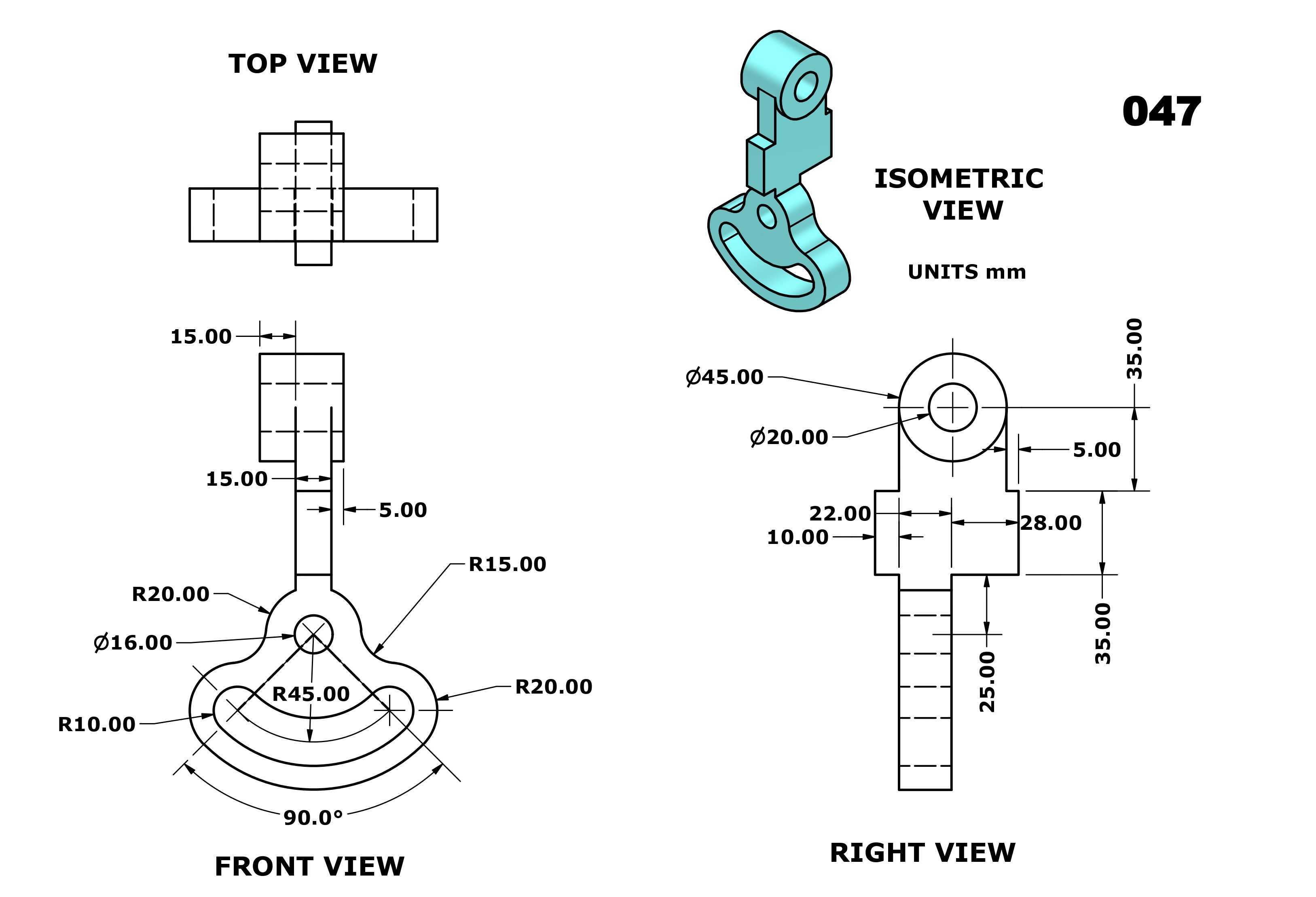

从功能特性上来说，这种结构的轴承座相比分体式剖分轴承座，零件数量更少，装配步骤更简单，成本也更低，适合载荷稳定、不需要频繁拆卸维护的轻载传动场景，但是缺点也很明显，轴承磨损后需要把整个轴承座拆下来才能更换轴承，维护便利性不如剖分式结构，所以在设计选型的时候，需要根据设备的维护周期、载荷大小、安装空间来综合判断是否选用这类结构。在建模练习的过程中，需要重点关注两个安装孔的位置度约束、圆弧安装位的同轴度约束，还有各个加强筋的厚度均匀性，避免出现壁厚突变导致的铸造缺陷，同时还要预留足够的扳手空间，保证安装螺栓的时候可以顺利放入套筒扳手，不会和周边结构发生干涉。很多新手在建模的时候容易忽略安装扳手空间的问题，把凸台位置设计得过于靠近其他结构，导致实际装配的时候螺栓无法锁紧，这也是基础练习里需要重点养成的设计习惯，所有的结构设计都要服务于实际加工、装配、维护的全流程需求，不能只追求外形的相似。
