通用电气轻量化发动机托架结构设计

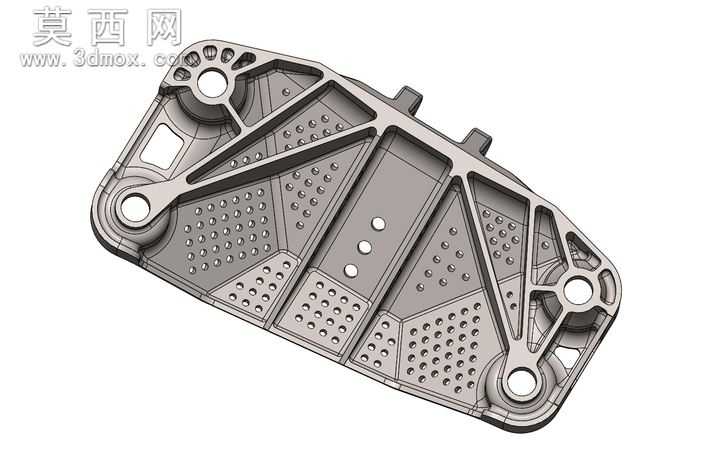

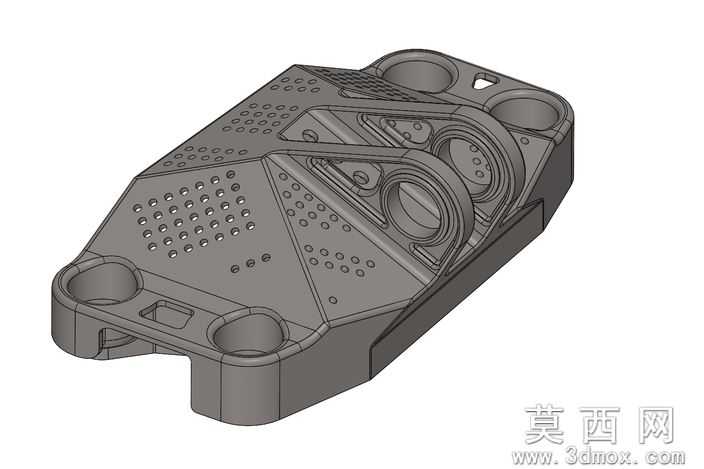

本作品为面向通用电气应用场景的发动机托架三维结构设计，采用三维参数化建模方式完成全流程设计，在建模阶段充分考量发动机安装定位需求、载荷传递路径与装配适配性，对托架的安装孔位、支撑筋位、连接端面均做了精准的参数化定义，确保各结构尺寸可根据实际装配需求快速调整。模型在结构设计阶段融入了轻量化优化思路，对比原始实心结构版本，通过拓扑优化逻辑重构内部筋格布局，在托架非主要承力区域设计了阵列式减重孔与交错式加强筋结构，既保证了整体结构的刚度与强度要求，又大幅降低了零件整体重量，优化后版本重量较原始版本降低超75%，体积缩减幅度显著，可有效降低发动机配套组件的整体自重，提升动力系统的载荷效率。建模过程中对零件的过渡圆角、安装沉孔、定位凸台等细节结构做了精细化处理，避免出现应力集中的尖锐结构，所有承力部位的壁厚均经过受力逻辑推演，确保载荷能够沿着预设的加强筋路径均匀传递至各安装点位，避免局部应力过载导致的结构失效。模型渲染阶段采用哑光金属材质表现托架的金属加工质感，通过线框叠加的展示方式清晰呈现内部筋位的布局逻辑，可直观观察到内部交错的支撑结构如何在减重的同时构建稳定的承力框架，各安装孔的同轴度、连接端面的平面度均在建模阶段做了公差预留设计，可直接对接后续的加工制造流程。整个设计围绕发动机托架的实际使用工况展开，兼顾了结构可靠性、轻量化需求与装配便利性，通过合理的材料分布优化，实现了零件性能与自重的最佳平衡，可直接用于动力系统的装配验证、结构仿真分析与后续加工生产参考。
