手轮驱动透明壳体对位传动装置

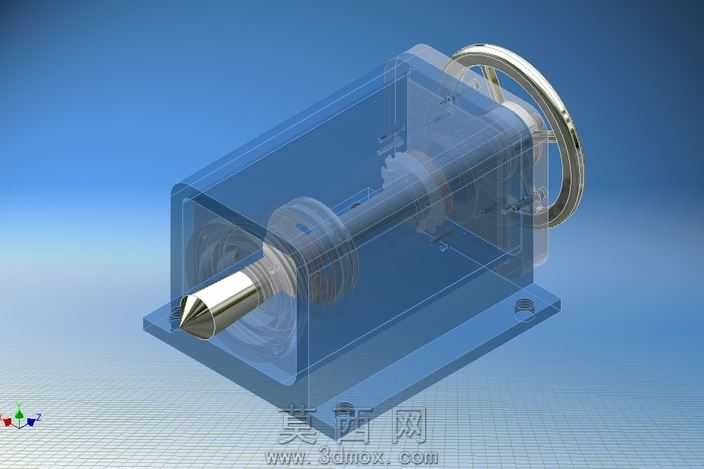

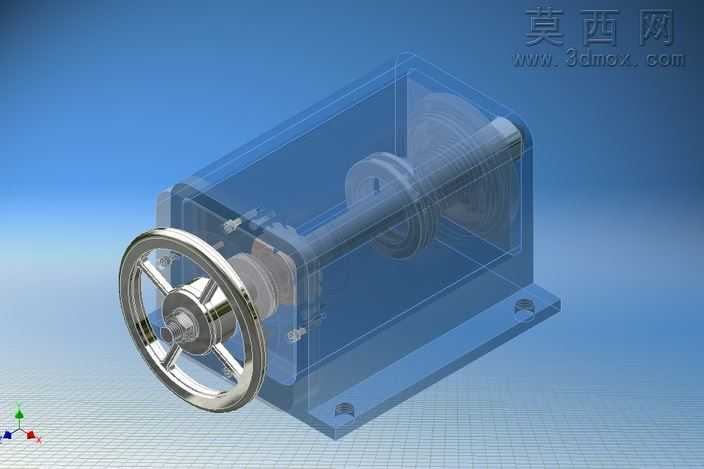

本作品为手动对位传动结构的三维建模设计，整体采用箱式基座承载内部传动组件，前端配置三辐条金属手轮作为动力输入部件，通过轴系将手轮的旋转动作传递至箱体内部的传动轮组，实现精准的对位调节功能。建模过程中首先搭建整体装配基准，以底部安装基座的安装孔位作为全局定位参考，依次完成输入轴、传动轮、支撑轴承、箱体端盖、手轮等零部件的参数化建模，各零件间严格按照实际机械装配的配合关系添加约束，确保轴系的同轴度、手轮与输入轴的连接强度、箱体与基座的贴合精度均符合机械设计规范。渲染环节采用半透明材质制作箱体外壳，既可以清晰展示内部轴系与传动轮的排布结构，又能还原实体箱体的轮廓形态，手轮部分采用抛光金属材质，还原金属表面的高光反射与细腻质感，基座部分采用哑光铸铁材质，搭配安装孔的倒角细节提升真实感，背景采用渐变蓝调配合网格地面，突出机械结构的工业质感。结构设计上，输入轴贯穿箱体前后端盖，通过轴承实现径向支撑与轴向定位，手轮与轴端采用键连接传递扭矩，箱体内部的传动轮与轴采用过盈配合保证传动同步性，基座预留的安装孔可将整个装置固定在工作台面，满足手动对位调节的工况使用需求。设计思路围绕手动对位的操作便捷性与结构直观性展开，采用透明壳体的可视化设计，既方便使用者观察内部传动运行状态，也便于装配调试阶段快速排查卡滞、错位等问题，手轮的辐条造型兼顾握持操作的便利性与结构强度，整体结构紧凑，传动路径简洁，可作为手动调节工位的对位执行机构使用，建模过程中对所有配合面添加了合理的公差预留，确保后续生成工程图或进行实物加工时的装配可行性，各零部件的倒角、退刀槽等工艺细节均完整还原，符合机械加工的工艺要求。
