多缸内燃机曲轴结构三维设计模型

项目分类:通用机械零部件 发布时间:2024-12-26 ID:866938

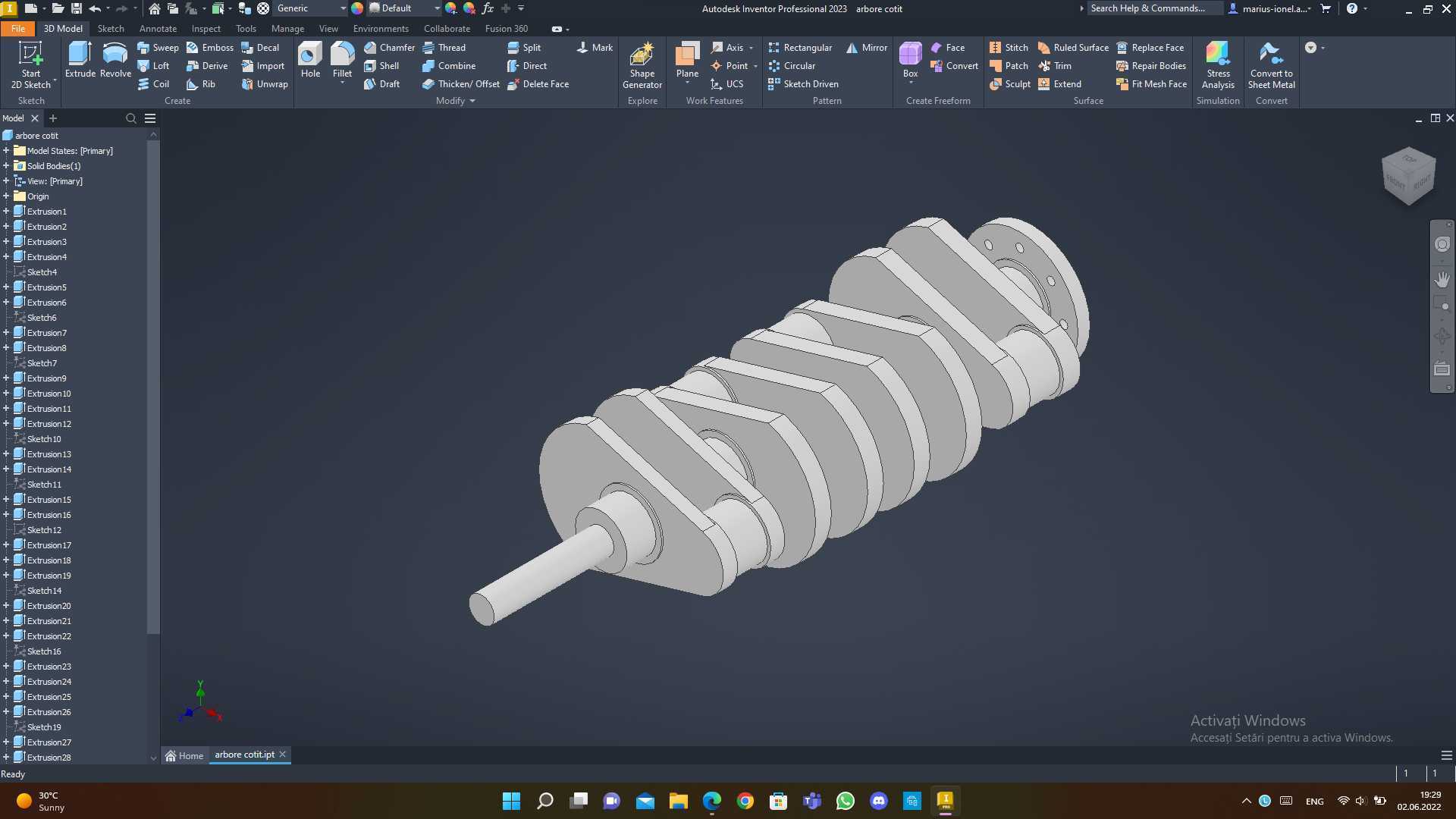

  • 多缸内燃机曲轴结构三维设计模型

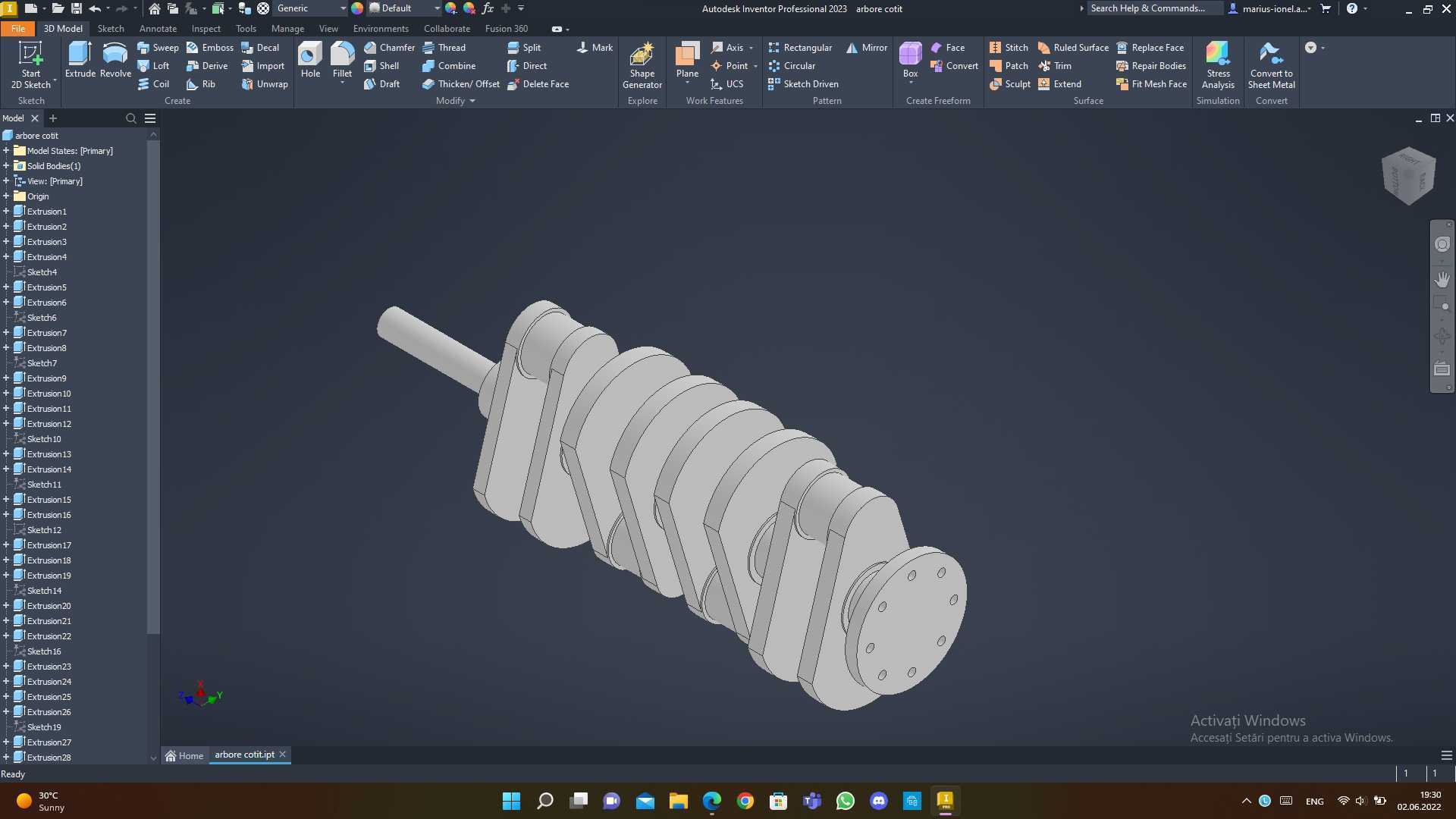

  • 多缸内燃机曲轴结构三维设计模型

在往复式内燃机的动力传递链路里,曲轴是承接活塞往复运动、转化为旋转扭矩输出的核心承载部件,这套三维结构完整还原了直列多缸机型曲轴的全尺寸特征,覆盖从前端动力输出轴段、各缸曲柄销与平衡重组合段、到后端法兰连接段的全部结构细节,可直接用于动力总成的装配干涉校验、运动仿真分析以及零部件加工工艺的前期验证。

从实际应用场景来看,这类结构的曲轴广泛适配小排量直列四缸内燃机型,覆盖乘用车动力单元、小型通用发电机组、轻型工程机械动力端等多个使用场景,不同场景下对曲轴的动平衡等级、轴颈表面硬度、圆角过渡应力水平的要求存在差异,建模过程中针对这些差异化需求做了结构层面的可调整预留:前端轴段的直径、伸出长度可根据皮带轮、正时齿轮的安装尺寸做参数化调整,不需要重构整体模型就能适配不同外围附件的安装边界。

设计过程中首先梳理了曲柄连杆机构的运动匹配关系:每个曲柄销的偏心距直接决定活塞行程,建模时严格按照曲柄半径与活塞行程的2:1对应关系做尺寸约束,相邻缸曲柄销的相位角按照直列四缸机1-3-4-2的点火顺序做180度相位差排布,保证运转过程中各缸往复惯性力能够尽可能相互抵消,降低整机振动水平。平衡重的外形轮廓不是随意绘制的弧形结构,而是根据各缸活塞、连杆组件的往复运动质量、旋转运动质量做配重计算后确定的径向尺寸与扇形角度,确保曲轴在额定转速区间内运转时,主轴承座承受的不平衡惯性力处于设计允许范围内,避免长期运转出现轴瓦偏磨、机体共振的问题。

从安装边界来看,各主轴颈的直径、轴向宽度严格匹配对应机型主轴承盖的安装尺寸,轴颈两端的圆角过渡采用统一的圆角半径设计,避免应力集中导致的曲轴断裂风险;后端法兰的螺栓孔分布圆直径、螺栓孔数量与尺寸完全适配飞轮组件的安装要求,法兰端的油封轴段直径、粗糙度要求对应的结构特征也在模型中做了完整还原,不需要额外补充特征就能直接导入装配环境完成飞轮、油封、后主轴承盖的虚拟装配。前端轴段依次预留了正时齿轮安装位、皮带轮安装键槽、启动爪连接螺纹段的结构,各轴段之间的退刀槽、挡圈槽尺寸都按照通用机械设计标准做了规范约束,不会出现装配时零件无法到位的干涉问题。

从功能特性层面,这套模型的各段轴颈同轴度约束在建模时做了全参数化关联,调整任意一个主轴颈的尺寸时,其余轴颈的同轴基准会自动保持统一,不会出现轴颈错位导致的装配错误;曲柄销与主轴颈之间的润滑油道结构也做了简化但符合实际油路走向的特征还原,能够清晰展示压力润滑油从主油道进入主轴颈、通过曲轴内部斜油道输送到曲柄销表面、润滑连杆轴瓦的完整路径,可用于润滑系统的油路走向验证,也能给工艺人员设计油道加工工序提供直观的结构参考。

实际工程应用中,这类曲轴模型还可用于有限元分析的前处理环节,模型的圆角、轴肩过渡特征没有做过度简化,能够准确反映应力集中区域的实际结构形态,分析得到的应力分布、疲劳寿命结果更贴近实际工况;同时模型的平衡重侧面、曲柄臂上的减重孔结构也按照量产机型的实际设计做了还原,在保证结构强度的前提下尽可能降低曲轴自身的旋转质量,减少发动机运转过程的惯性损耗,提升动力响应速度。需要注意的是,不同排量、不同强化等级的发动机对曲轴的材质、热处理工艺要求不同,这套模型聚焦于结构尺寸与装配关系的准确还原,可作为同类型曲轴设计的基础模板,设计人员可根据具体的工况载荷要求调整轴颈直径、圆角半径、平衡重重量等参数,快速衍生出适配不同动力需求的曲轴结构方案,大幅缩短前期设计的建模周期,减少基础结构绘制过程中出现的尺寸错误、相位错误等低级问题。
