电源变压器用箱体式安装基座结构设计

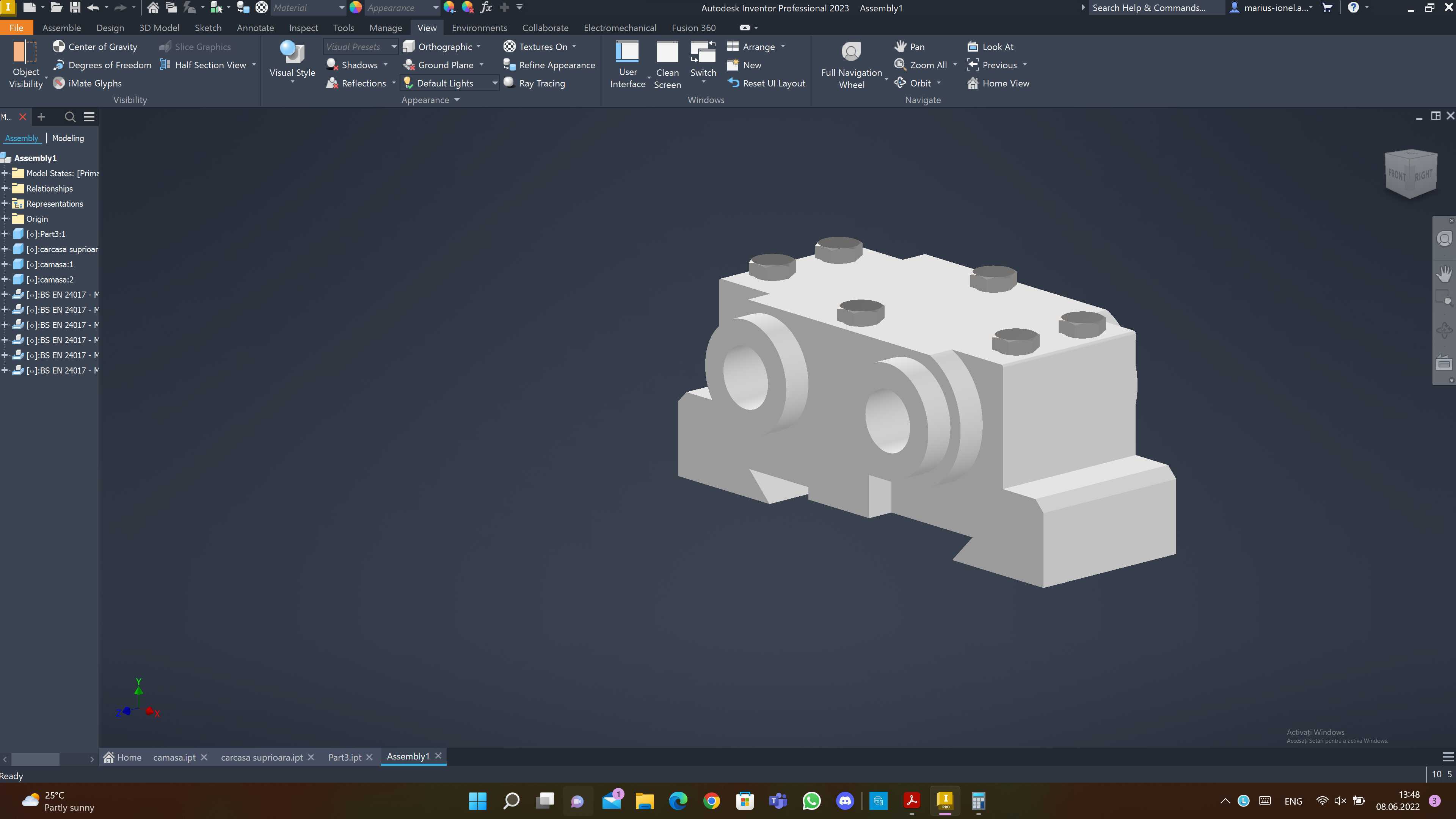

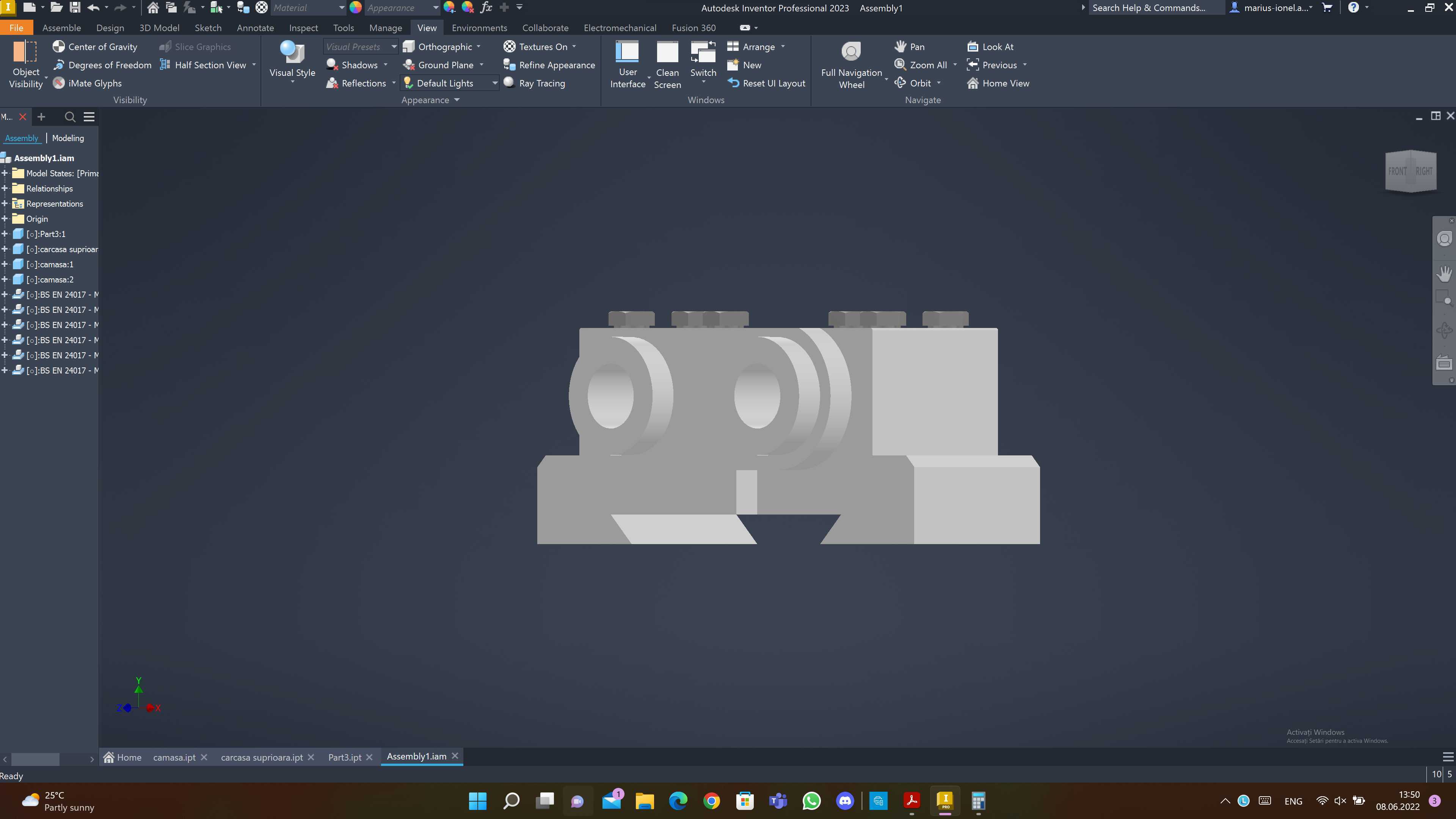

　　从结构设计的逻辑来看，整个基座采用一体化的块状构型，顶部预留了六个均匀分布的圆柱形定位凸台，这些凸台的内孔是用来穿装固定螺栓，将上盖与基座主体锁紧，凸台的高度经过匹配计算，刚好能在上盖压紧后留出均匀的密封胶条安装间隙，不需要额外加装衬套就能保证结合面的压紧力均匀，不会出现局部缝隙过大导致的防护失效问题。基座正面设计了两个同轴的圆形凸台结构，这两个位置是预留的接线端子穿出位，凸台的外径尺寸匹配常规的电缆防水格兰头规格，现场接线时不需要额外扩孔或者加装转接板，直接将格兰头拧在预制的凸台外螺纹上就能完成进线端的密封，两个接线位的间距留足了操作空间，即使是戴绝缘手套的作业人员也能顺利完成电缆锁紧与接线操作，不会出现操作空间不足导致的接线虚接问题。在工业电气配套的电源变压场景里，这类箱体式安装基座是承载变压器核心绕组、接线端子与散热组件的核心承载结构，日常多应用在车间低压配电回路、小型设备内置供电模块、工控机柜内置电源单元等场景，区别于开放式的变压器安装支架，这种一体化的壳体基座能同时兼顾结构承载、接线防护、安装定位三个核心作用，避免裸露的绕组与接线端受车间粉尘、金属切削碎屑的侵入，也能在设备小幅振动的工况下避免内部组件出现位移松脱。

　　基座底部设计了两个对称的带缺口安装脚，安装脚的缺口是用来卡装在机柜的C型安装导轨上，也可以直接通过螺栓穿过安装脚的预制孔固定在设备的安装底板上，两种安装方式兼容的设计，能适配不同的设备安装场景，不需要针对不同安装环境重新设计配套支架。整个基座的壁厚采用均匀化设计，所有转角位置都做了R角过渡，既避免了注塑或者铸造成型时出现壁厚不均导致的缩痕、应力集中问题，也能在承受内部组件重量时让应力均匀分散到整个壳体上，不会出现局部应力过大导致的壳体开裂问题。

　　在安装边界的尺寸控制上，整个基座的宽度方向尺寸控制在常规DIN导轨安装的标准宽度范围内，高度方向不会超出机柜内单层安装位的高度限制，相邻安装的电气组件之间不会出现干涉，顶部的固定凸台高度没有超出上盖安装后的总高度，不会影响上层组件的布置。在实际选型适配时，这类基座可以承载功率在500W以内的小型电源变压器绕组，内部的腔体空间留足了绕组与接线端的安全电气间隙，即使是在长期满负载运行的工况下，腔体内的空气流通间隙也能保证绕组产生的热量通过壳体壁面顺利散出，不会出现局部热量积聚导致的绝缘层加速老化问题。

　　基座侧面的加强筋结构沿着安装受力方向布置，在吊装或者搬运整个变压器组件时，受力点的强度能满足3倍自重的冲击载荷要求，不会出现搬运过程中壳体断裂的问题。和传统的拼接式变压器安装支架相比，这种一体化基座的零件数量更少，现场装配时只需要依次放入绕组组件、接好接线端、扣合上盖锁紧六个固定螺栓就能完成整个变压器组件的装配，装配工序比拼接式结构减少了近四成，也减少了拼接缝隙带来的防护等级下降问题。在三维建模过程中，所有安装孔位、凸台尺寸都严格遵循通用电气安装的标准规范，安装脚的缺口尺寸匹配市面主流的C型导轨规格，接线凸台的螺纹尺寸符合常规电缆格兰头的通用标准，固定凸台的螺栓孔间距统一采用整数尺寸，方便加工时的刀具路径编程，也方便后续维护时的备件更换，不需要定制特殊规格的紧固件就能完成拆装维护。
