带法兰安装位的开槽传动轴结构设计

项目分类:通用机械零部件 发布时间:2024-12-26 ID:866937
  • 带法兰安装位的开槽传动轴结构设计
  • 带法兰安装位的开槽传动轴结构设计
  • 带法兰安装位的开槽传动轴结构设计
  • 带法兰安装位的开槽传动轴结构设计
  • 带法兰安装位的开槽传动轴结构设计
  • 带法兰安装位的开槽传动轴结构设计
  • 带法兰安装位的开槽传动轴结构设计
  • 带法兰安装位的开槽传动轴结构设计
  • 带法兰安装位的开槽传动轴结构设计

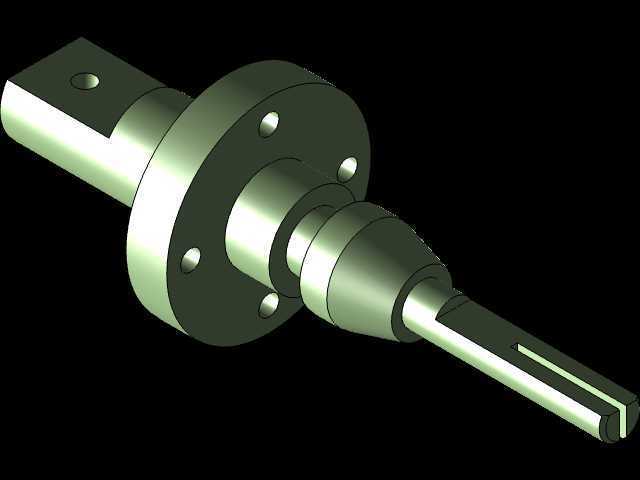

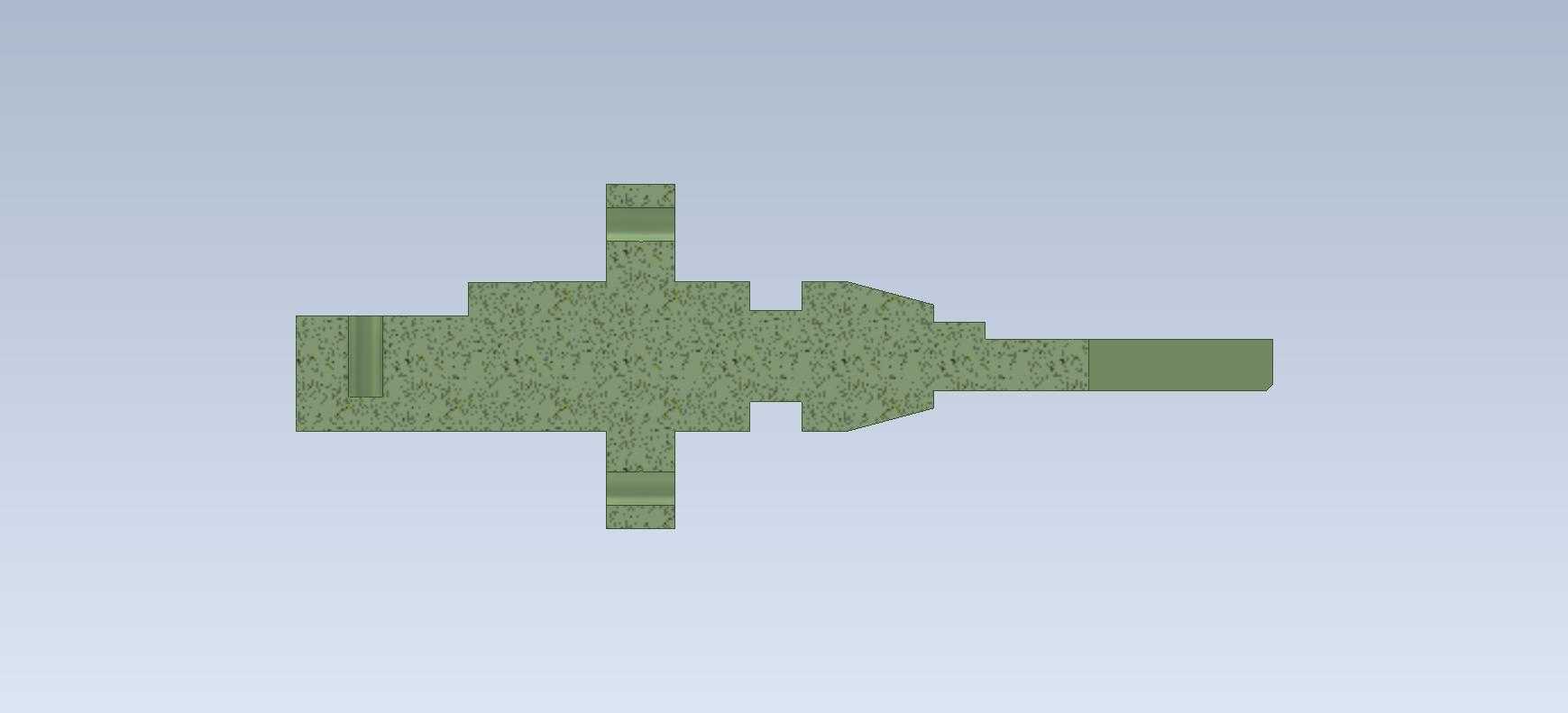

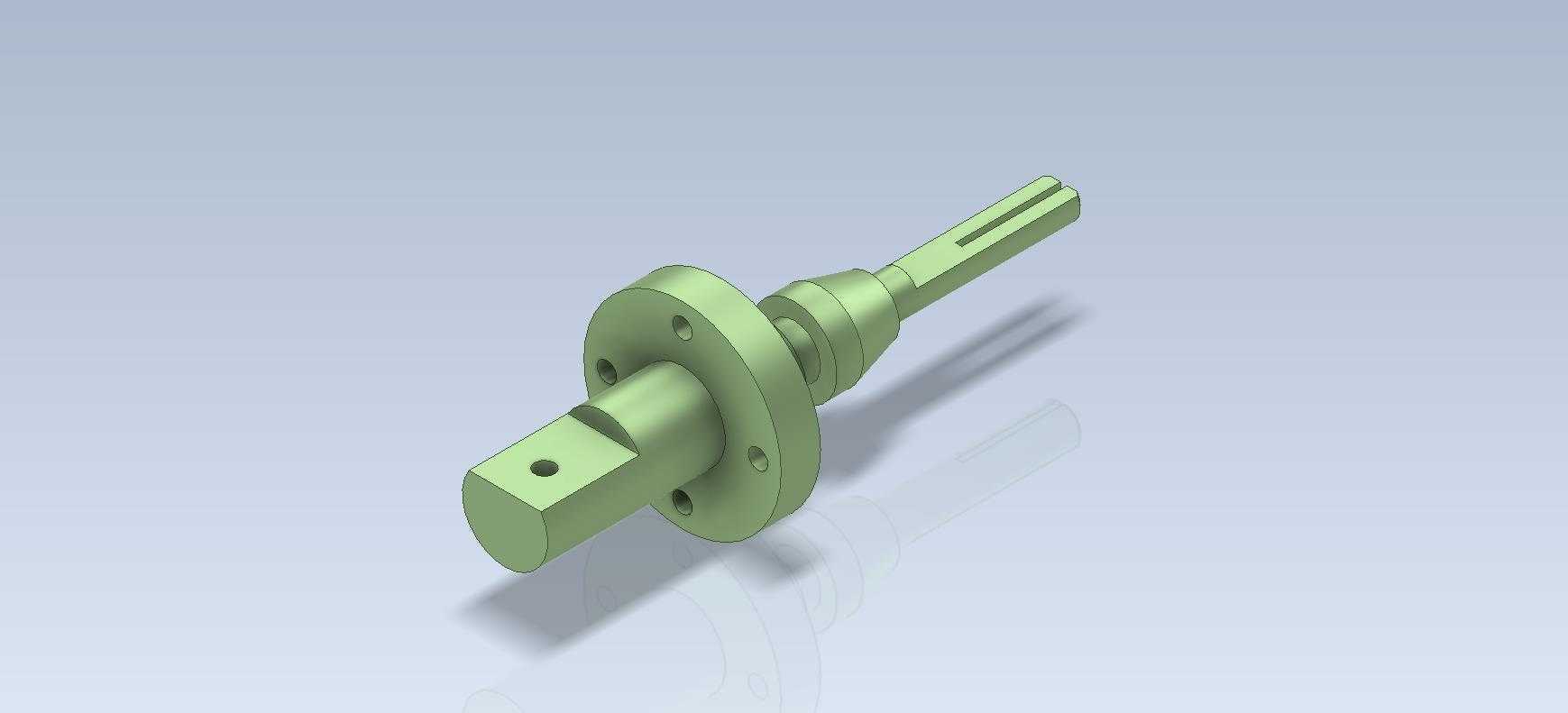

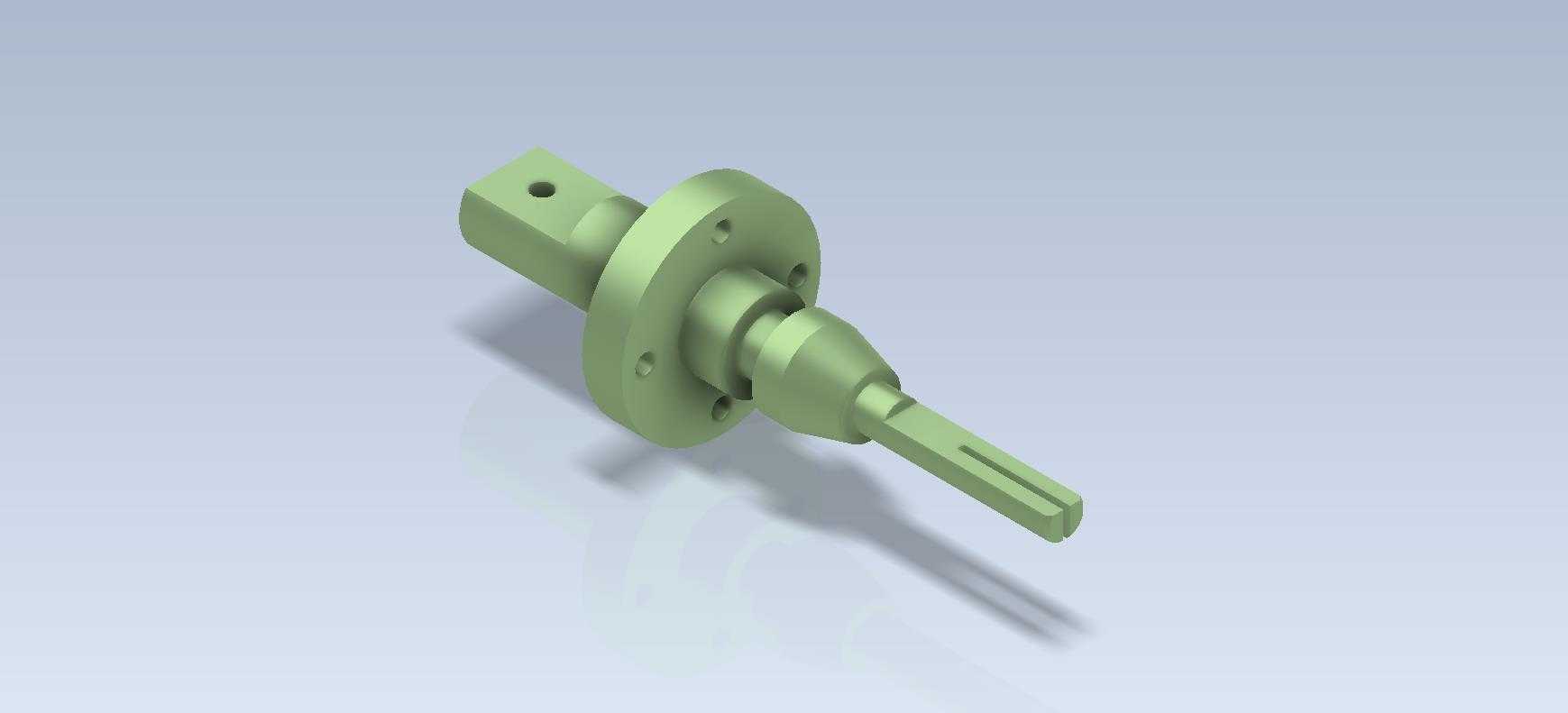

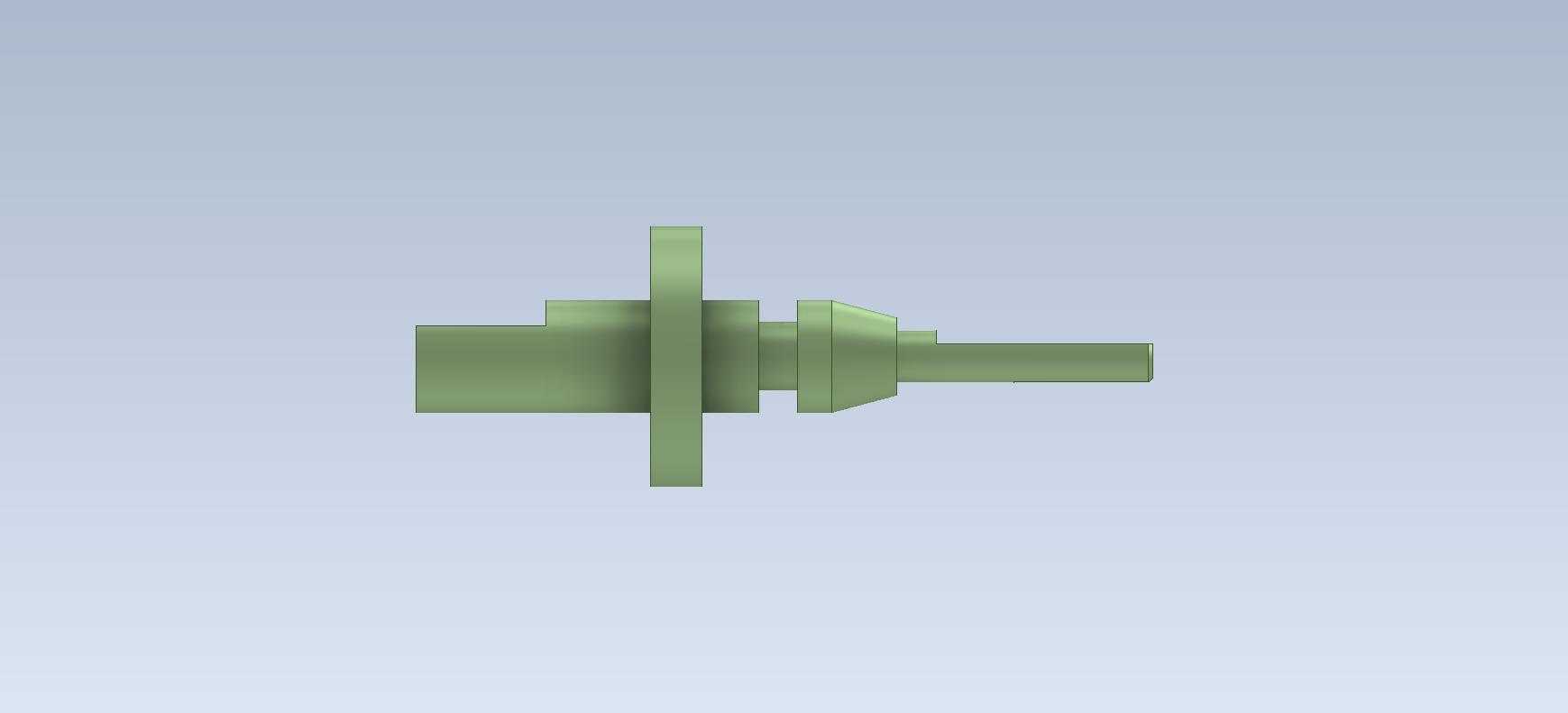

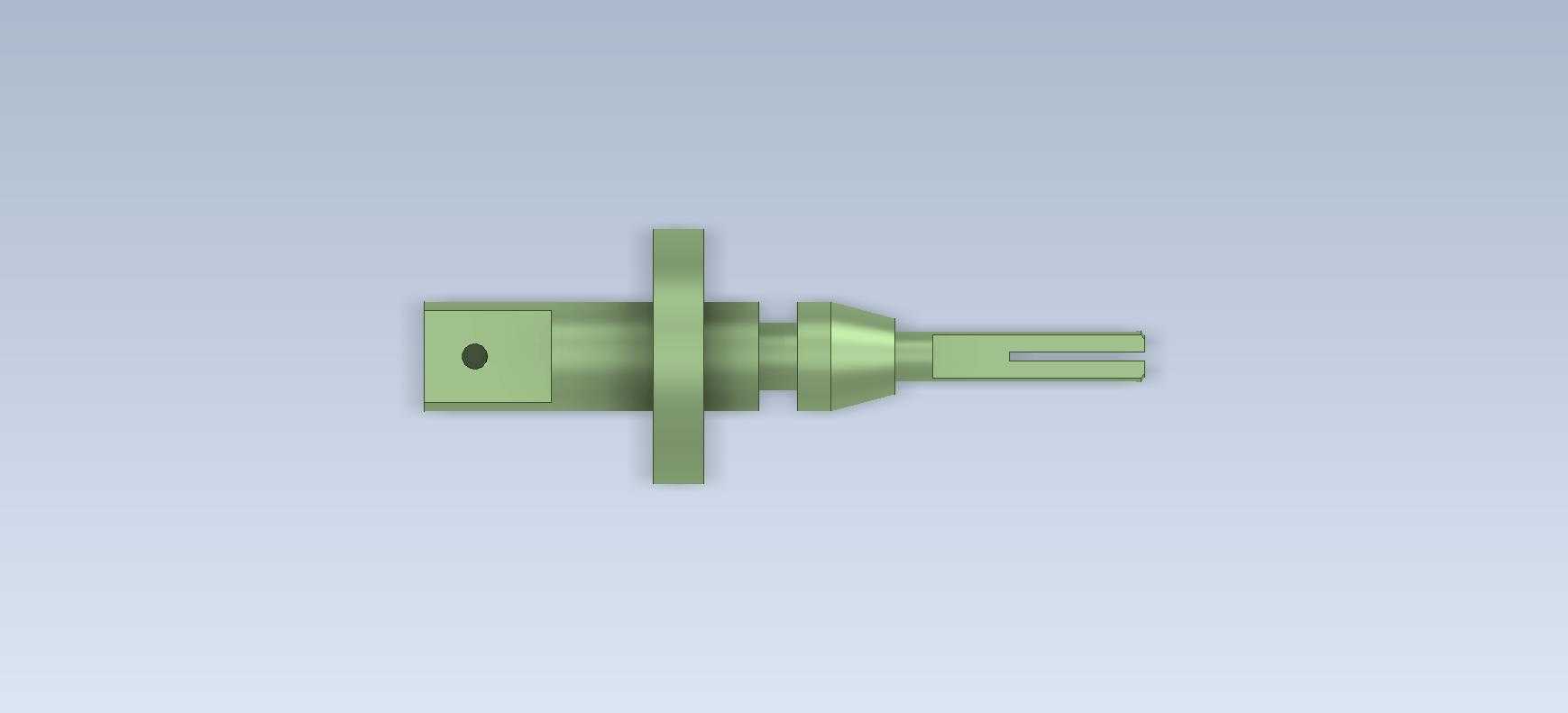

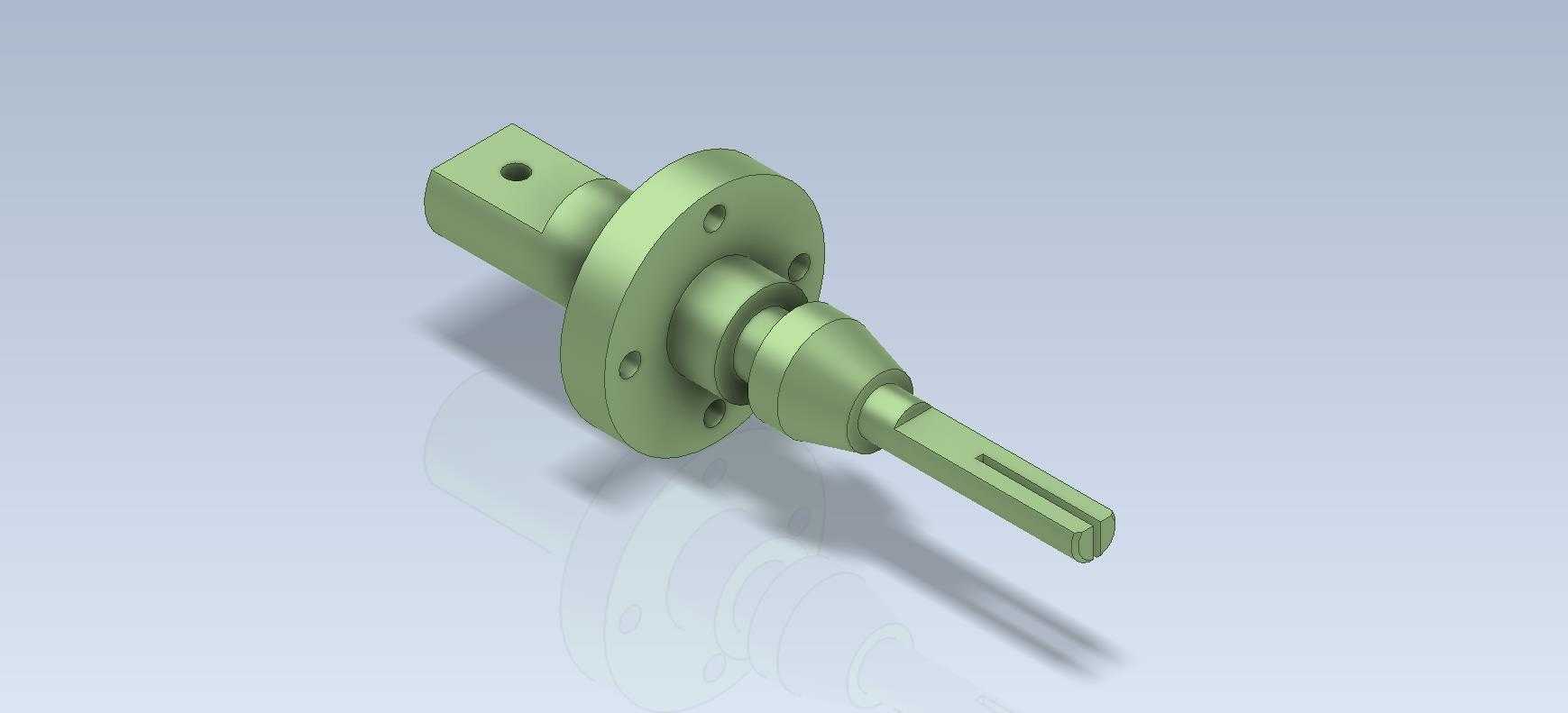

  这类带法兰安装结构的开槽传动轴,在中小型动力传输场景里应用十分广泛,常见于小型减速机构、轻工设备的动力输出端、自动化输送线的从动辊连接部位,还有部分小型机电设备的扭矩传递工位,核心作用是在支撑旋转部件的同时,将输入端的扭矩稳定传递到下游执行构件,同时兼顾轴向定位与安装固定的需求。从结构设计逻辑来看,轴身采用阶梯式变径设计,并非随意做的粗细变化,每一段轴径的尺寸都对应着不同的功能需求:靠近输入端的方头结构,是为了和带方孔的驱动件配合,避免传动过程中出现周向打滑,相比普通平键连接,这种一体式方头在小扭矩工况下能省去键槽加工工序,装配时也无需额外配键,适合批量生产的小型设备使用。

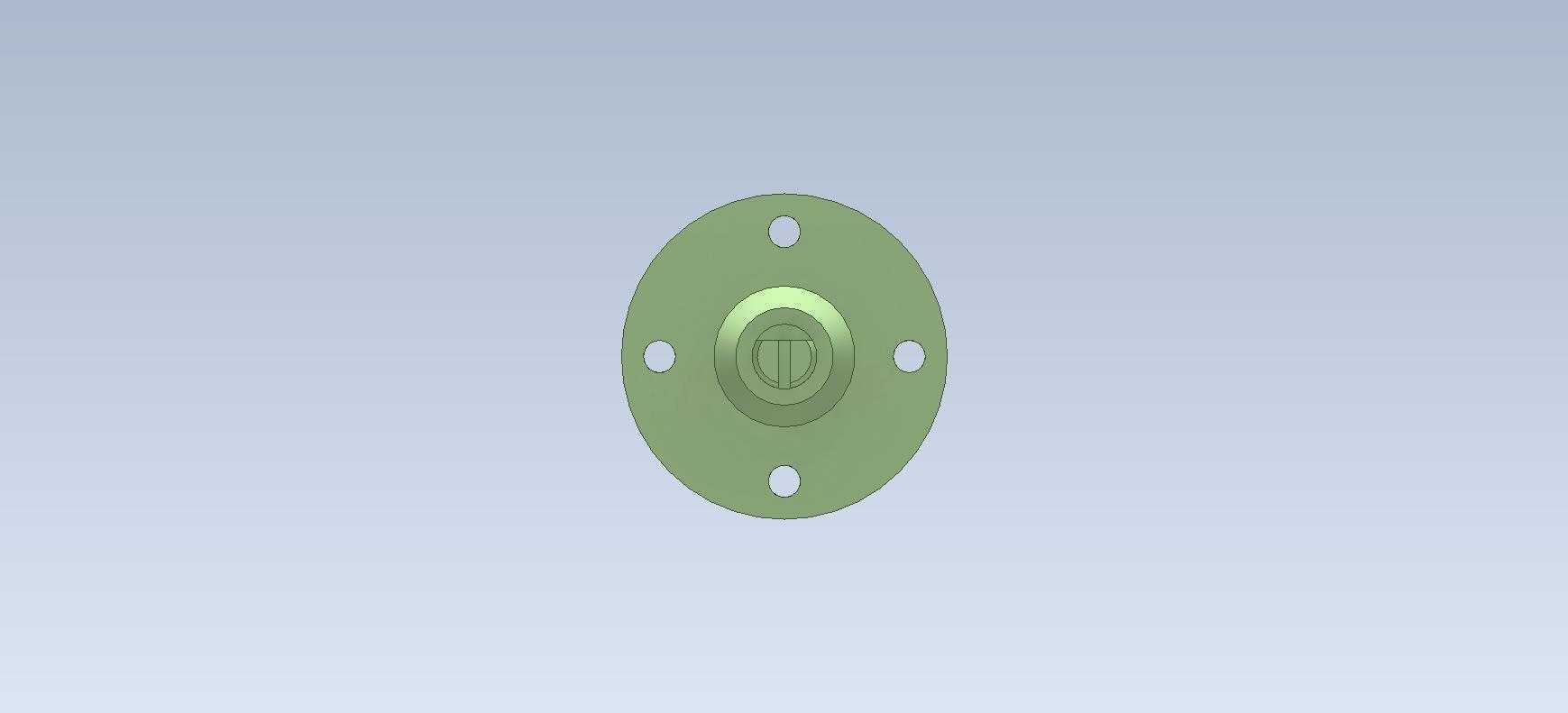

  中间位置的带安装孔法兰盘,是整个轴的轴向定位基准,法兰上均匀分布的三个通孔,用于穿装固定螺栓,安装时可以直接将法兰贴合在设备的墙板或者轴承座端面上,拧紧螺栓就能完成轴的轴向固定,不需要额外加装轴套、锁紧螺母等定位零件,能有效压缩装配空间,降低整机的结构复杂度。法兰往输出端延伸的轴段做了锥度过渡,一方面是为了减少轴径突变带来的应力集中,避免长期交变载荷下轴肩位置出现疲劳断裂,另一方面锥面结构也方便装配时穿过轴承内圈,减少安装过程中对轴承配合面的刮擦损伤。最末端的轴段上开有通长键槽,用于和下游的传动轮、联轴器或者执行辊筒配合,通过平键传递扭矩,键槽的位置和深度都经过配合公差核算,既能保证键连接的接触面积足够,又不会过度削弱轴的截面强度。

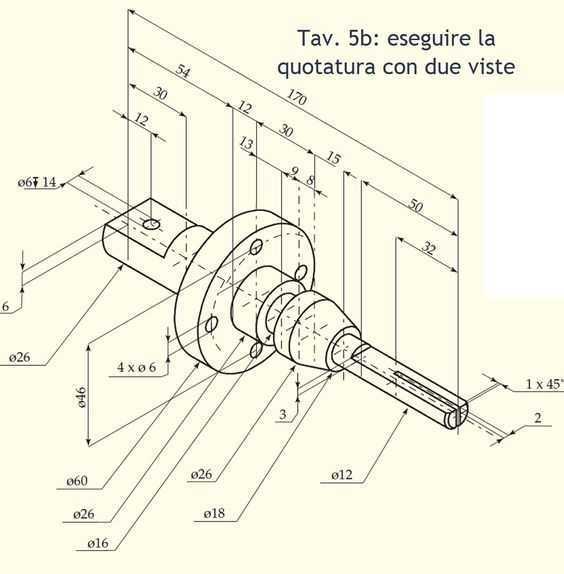

  从安装边界来看,设计时需要重点控制几个关键尺寸:法兰盘的外径要和安装位的沉孔尺寸匹配,保证法兰端面能完全贴合安装基面,不会出现悬空;方头段的对边尺寸公差要控制在合理范围,既要保证和驱动件方孔的配合间隙不会过大导致传动冲击,又不能过紧造成装配困难;末端带键槽的轴段,其同轴度相对于两端轴承配合面的跳动公差需要严格控制,否则轴高速旋转时会出现径向跳动,带动下游部件产生振动噪音,严重时还会导致轴承过早磨损。实际选型应用时,这类轴通常搭配深沟球轴承使用,轴承分别安装在法兰两侧的轴颈位置,法兰本身可以作为轴承内圈的轴向定位面,省去了轴用挡圈的安装空间,对于安装空间局促的小型设备来说,这种结构能大幅缩减传动单元的轴向尺寸。另外轴末端的键槽长度没有延伸到轴端最边缘,预留了一小段光轴位置,是为了装配时给传动件做导向,避免安装时键槽边缘刮伤传动件的内孔表面,同时也能防止平键从键槽端部滑出。在材质选择上,这类中小载荷的传动轴一般选用45号钢调质处理即可,表面硬度控制在HB220-250之间,既能保证足够的强度和韧性,也方便后续的机加工工序,如果是用于有腐蚀环境的工况,也可以更换为不锈钢材质,但需要相应调整配合面的公差,因为不锈钢的热膨胀系数和普通钢材有差异,避免温度变化时出现配合过松或者抱死的问题。

  建模过程中需要特别注意各段轴的过渡圆角处理,所有轴肩位置都不能做成直角尖角,必须保留R0.5到R1的过渡圆角,哪怕图纸上没有明确标注,工艺上也要做这个处理,因为尖角位置是应力集中的高发区,长期受交变扭矩作用很容易从尖角位置萌生裂纹,最终导致轴断裂失效。还有法兰上的安装孔,设计时要做成通孔,不要做螺纹孔,因为法兰是贴合在设备基座上的,螺栓从法兰侧穿入后拧入基座的螺纹孔,这样安装时可以从外侧操作扳手,装配和后期维护拆卸都更方便,如果做成法兰上的螺纹孔,安装时需要在设备内部预留扳手空间,反而会增加设备的结构设计难度。
