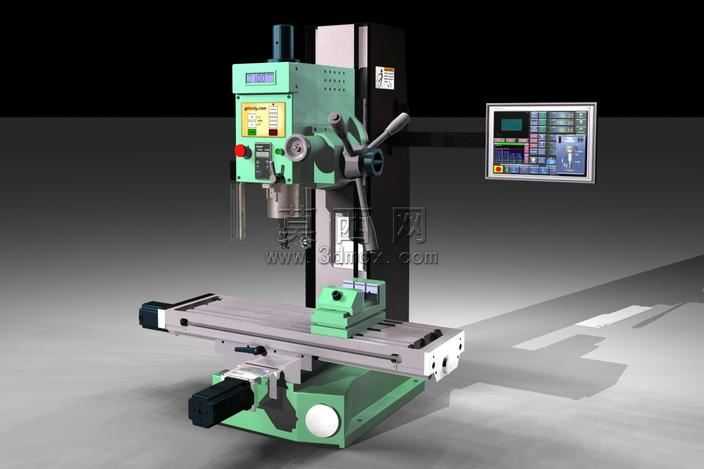

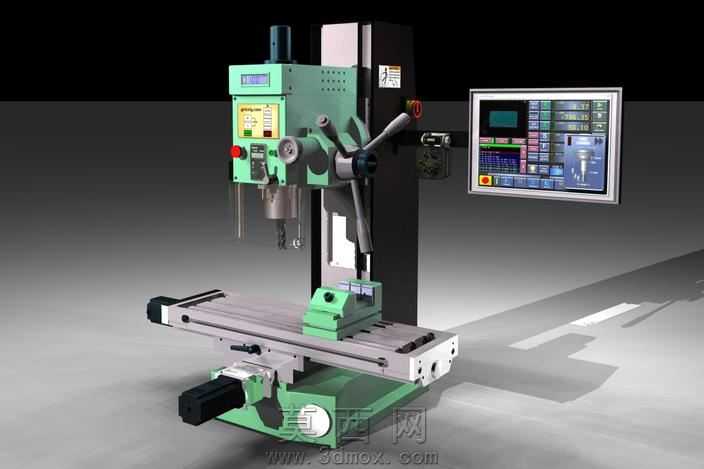

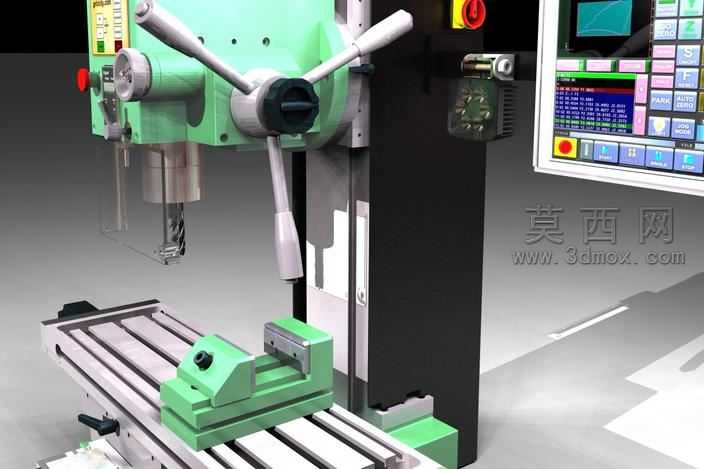

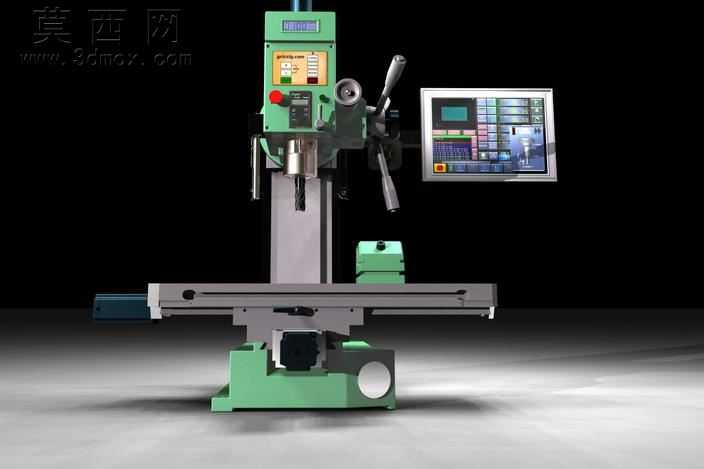

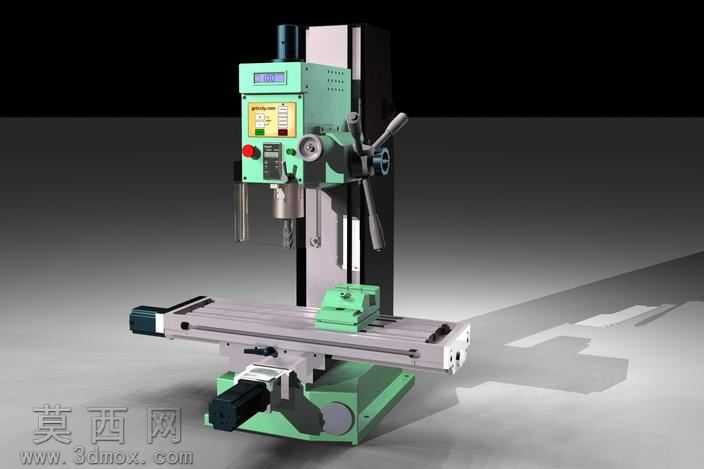

灰熊G0619台式铣床数控改造结构模型

本模型围绕灰熊G0619台式铣床的数控化改造展开三维设计，建模阶段先对原有机床的床身底座、立柱、主轴箱、十字工作台等核心结构进行1:1比例还原，精准复刻原机床的机械传动连接关系，包括主轴进给手轮、工作台纵向横向调节机构的装配位置，确保基础结构与实体设备尺寸完全匹配。在数控改造部分，新增了数控操作显示终端的安装结构，将显示面板通过可调节支架固定在机床立柱侧方，预留了数控系统走线的线槽空间，同时对原有手动操作部件的位置进行合理避让，既保留原机床手动操作的备用功能，又实现数控操作的便捷布局。材质渲染阶段，针对机床不同部件做了区分处理：床身、主轴箱等铸铁部件采用哑光墨绿色金属漆材质，还原工业机床的经典涂装质感；工作台导轨、主轴夹头等加工运动部件做了金属拉丝与轻微磨损做旧效果，模拟设备实际使用的真实质感；操作按钮、急停开关采用醒目的红色塑胶材质，显示屏部分做了玻璃反光与屏幕界面的细节渲染，让数控改造部分的视觉辨识度更高。结构设计上重点优化了数控部件与原有机身的连接刚性，在支架与立柱的连接位置设计了加强筋结构，避免数控终端安装后出现晃动，同时对工作台的进给传动部分预留了伺服电机的安装位，为后续实际改造的传动替换提供结构参考。建模过程中先拆分各个组件为独立零件，完成装配约束后再进行整体场景搭建，通过爆炸视图梳理各部件的装配逻辑，渲染阶段采用影棚级布光，突出机床的结构轮廓与材质细节，清晰展现数控改造后各部件的位置关系与功能布局，完整呈现台式铣床从手动操作到数控化升级的结构改造方案，为同类小型台式铣床的数控改装提供直观的三维结构参考。
