龙门式数控等离子切割设备三维结构

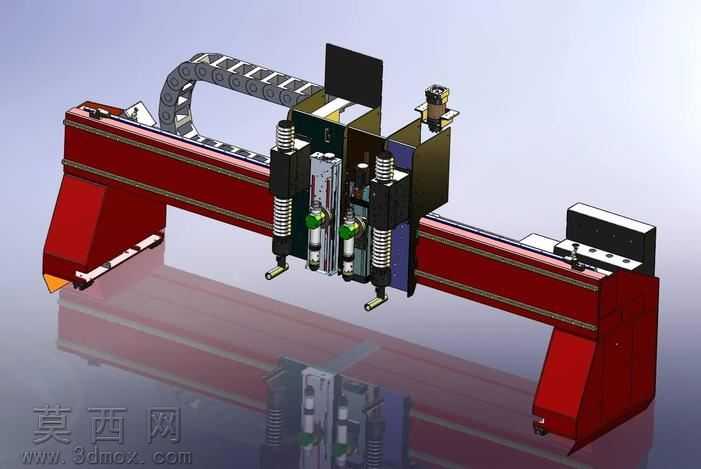

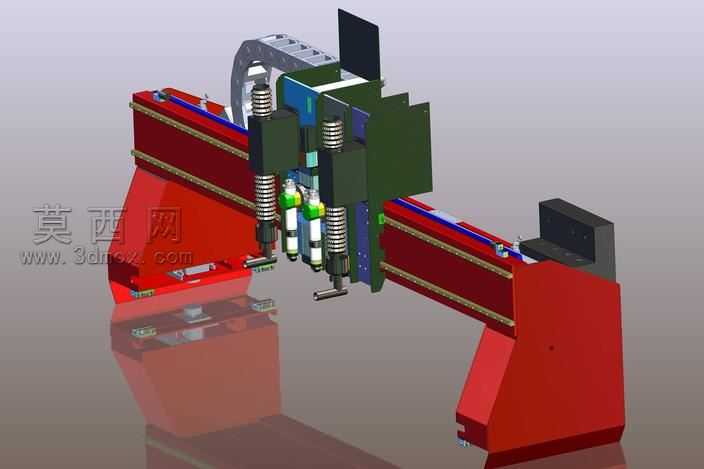

本模型为龙门式数控等离子切割设备的完整三维结构，采用三维建模软件完成全参数化搭建，整体还原了设备的龙门跨距布局、切割执行端、传动导向组件的全部细节。建模过程中先以基准面定位搭建双侧纵向支撑基座，采用对称式结构保证横梁运行的稳定性，基座部分做了加厚支撑脚设计，还原实际设备的承重结构特征；横向横梁部分集成了直线导轨、传动齿条的安装位，建模时严格按照导轨装配公差预留安装间隙，还原真实设备的传动配合关系。切割执行端部分做了多割炬并列的结构设计，每个割炬都搭配了独立的升降导向组件与弹簧缓冲结构，建模时还原了缓冲弹簧的螺旋特征、割炬的气路接口细节、升降滑块与导轨的配合结构，同时在执行端背部设计了拖链安装位，还原设备走线防护的结构设计。材质渲染阶段，对双侧纵向支撑基座赋予哑光红色金属漆材质，模拟实际设备的焊接机架漆面效果；横梁与执行端壳体赋予深绿色哑光工业漆材质，区分不同功能部件；导轨、传动部件赋予亮面金属材质，还原加工件的金属质感；弹簧、割炬端头部分做了镀铬金属材质处理，突出精密部件的质感；拖链部分赋予工程塑料哑光黑材质，还原工程塑料的表面特征。设计思路上围绕数控等离子切割设备的实际运行逻辑搭建结构，纵向双侧导轨保证横梁的大跨度运行平稳性，多割炬并列设计支持同时多工位切割作业，独立缓冲升降结构保证割炬与待加工板材的距离稳定，避免切割过程中碰撞损伤割嘴，整体结构完全匹配工业级数控等离子切割机的实际构造，可用于设备结构展示、装配教学、改造方案验证等场景，建模过程中对每个部件都做了独立的特征分组，方便后续对单个部件进行参数调整与结构优化，所有配合面都做了贴合处理，不存在结构穿模、错位的问题，完整还原了设备的装配关系与运行逻辑。
