适配DMC64v线性铣床的木屑导流漏斗

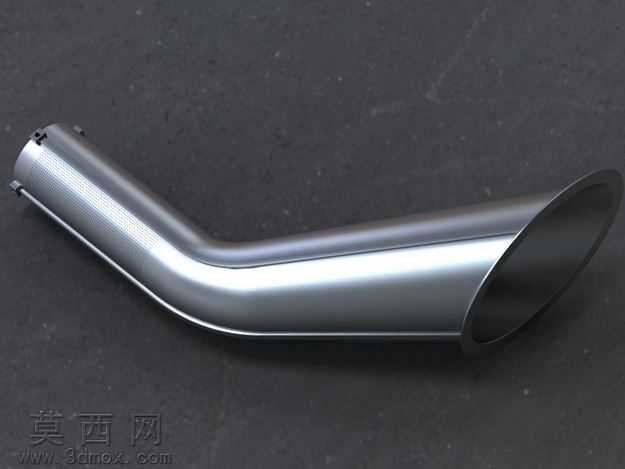

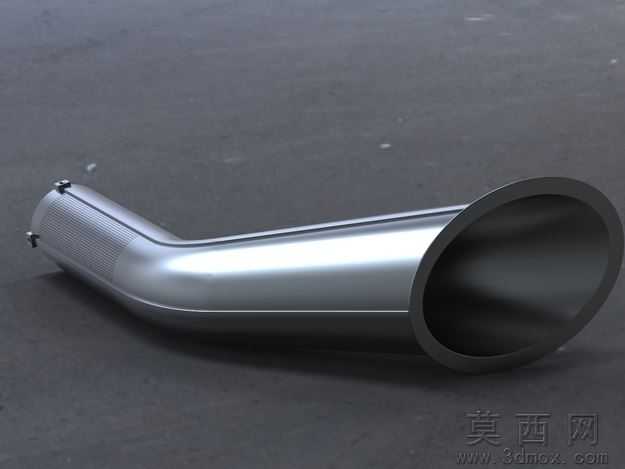

本作品为适配DMC 64v线性数控铣床设计的木屑导流漏斗三维模型，建模阶段采用参数化特征建模方式完成整体结构搭建，首先依据铣床原有螺旋金属切屑输送机的出料端口尺寸，确定漏斗大端的对接口径与安装定位基准，保证安装后可与原有输送端口实现无间隙贴合，避免木屑输送过程中出现撒漏问题。模型主体为平滑过渡的弯管结构，建模过程中对弯管的曲率半径进行反复校核，既保证管路内壁顺滑无突兀折角，让木屑可依靠自重沿管壁顺畅滑落，同时控制弯管整体的空间占位，避免安装后与铣床周边的操作工位、刀具库结构产生运动干涉。材质渲染阶段针对金属加工车间的实用场景，为模型赋予拉丝不锈钢材质效果，通过调整材质的金属度、粗糙度参数，还原工业金属管件的哑光金属质感，同时对管路端口的卷边结构做了高光细节处理，突出端口处的加固结构特征，让渲染效果更贴近实际加工后的金属工件质感。结构设计上，漏斗小端设置了标准的快接接口结构，可直接对接车间通用的废料收集桶或排屑管路，大端边缘预留了安装固定孔位，可通过螺栓直接固定在螺旋输送机的出料端，无需对原有铣床设备做额外改造即可完成安装。设计初衷是解决原有螺旋切屑输送机出料口直接接入小托盘、无法承接大量木屑的问题，通过导流漏斗的导向作用，将铣床加工产生的木屑直接导流至指定的废料收集点位，避免木屑堆积在设备周边影响操作，同时减少人工清理切屑的频次，提升数控铣床加工过程中的排屑效率，模型完整还原了实际工件的壁厚、安装孔位、接口尺寸等细节，可直接用于后续的加工出图或安装模拟验证。
