摄影工作室背景纸辊传动机构设计

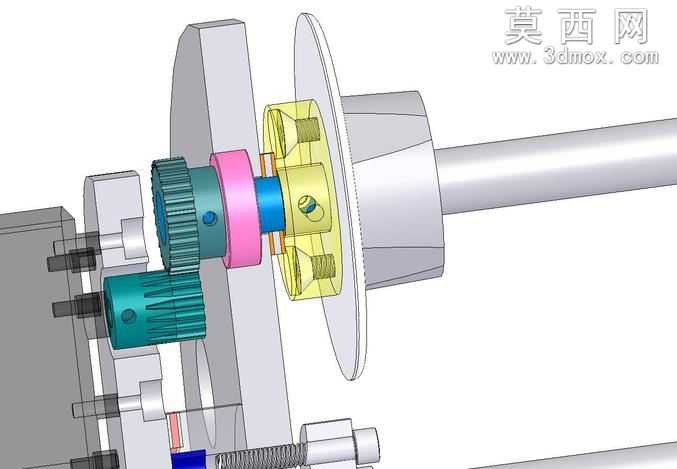

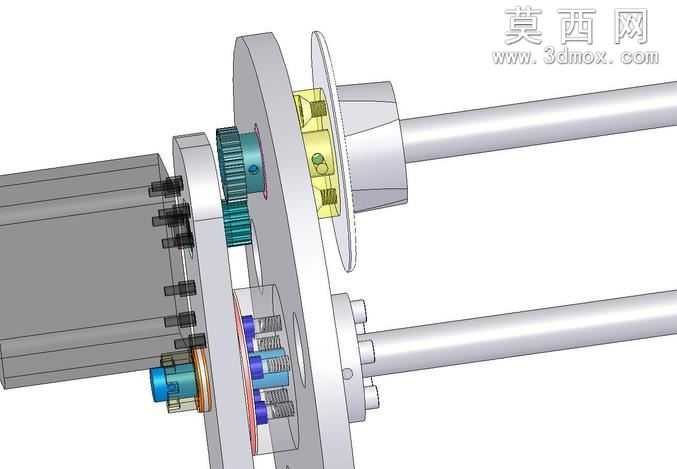

本作品为面向摄影工作室场景设计的背景纸辊传动机构三维模型，整体采用主流三维机械设计软件完成全参数化建模，建模过程严格遵循机械设计公差配合规范，对每一个零部件的尺寸、装配关系都进行了精准定义，确保模型可直接用于后续的工程验证与样机加工。模型采用爆炸视角与半透明剖视结合的渲染方式，清晰展现内部传动链路的布局：动力输入端为小型电动马达，马达输出轴连接主动齿轮，主动齿轮与同轴布置的双层从动齿轮啮合，通过不同齿数比的齿轮组实现减速增扭，匹配30英尺规格大卷背景纸的卷动负载需求。材质表现上，对不同功能部件做了区分化渲染：金属传动轴、机架采用磨砂银灰色金属材质，还原冷轧钢加工件的哑光金属质感；传动齿轮分别赋予青绿色、玫红色工程塑料材质，直观区分不同传动层级的齿轮部件；内部的卡簧塞、阻尼弹簧采用亮黄色半透明材质，清晰展现弹性限位部件的安装位置与结构形态；外侧的背景纸挡盘、纸卷支撑锥座采用浅灰色硬质塑料材质，还原实际工装的材质观感。结构设计上，该机构集成了多重实用功能：支撑轴端采用锥面胀紧结构，可适配不同内径规格的背景纸卷，安装时无需额外紧固件即可实现纸卷的同轴固定；传动链路中设置了阻尼调节结构，通过弹簧预紧力调整齿轮啮合的阻尼感，避免背景纸卷动过程中出现惯性过卷、松垮下垂的问题；机架侧设置了多组安装定位孔，可直接固定在摄影背景架的标准横杆上，适配市面主流的摄影棚背景支撑系统。设计思路围绕摄影工作室的实际使用痛点展开：传统手动背景纸架需要人工拉扯卷动，操作效率低且易出现纸卷偏移、褶皱问题，该电动辊机构可实现每分钟一卷的稳定卷动速度，配合卡簧塞的五档位定位结构，可精准停留在任意背景高度位置，满足不同拍摄场景的背景切换需求；整体结构紧凑，传动部件全部内置在防护壳体内，避免使用过程中卷入杂物、剐蹭背景纸，同时兼顾了拆装维护的便捷性，仅需拆卸侧端盖即可完成齿轮、阻尼部件的更换调整。
